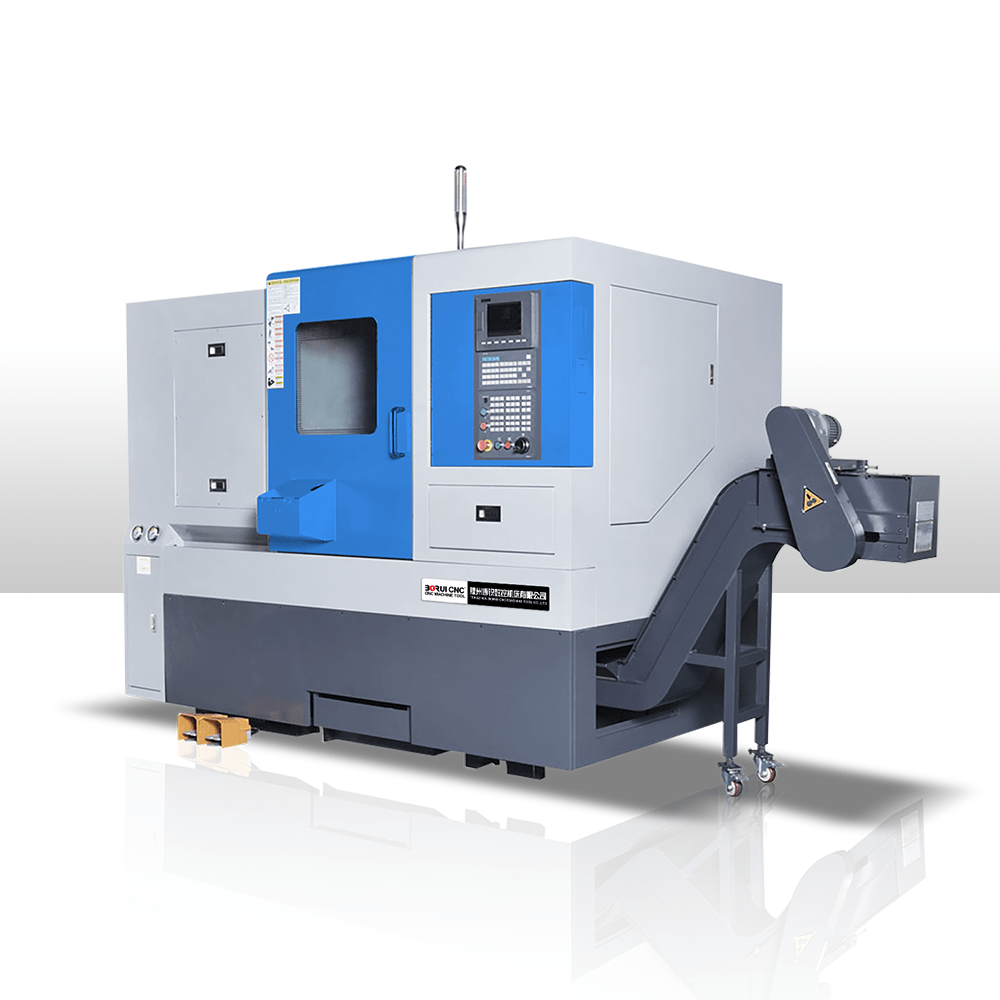

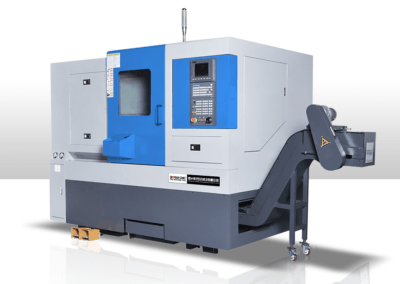

Токарный станок с ЧПУ и линейными направляющими BR-160L с наклонной станиной
Макс.вылет над станиной: 460 мм
Модель: BR-160L
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
BR-160L-CNC-slant-bed-lathe-machine-2
BR-160L-CNC-slant-bed-lathe-machine-6
BR-160L-CNC-slant-bed-lathe-machine-5
BR-160L-CNC-slant-bed-lathe-machine-4
BR-160L-CNC-slant-bed-lathe-machine-3
Характеристики токарного станка с наклонной станиной и линейными направляющими BR-160L с ЧПУ
- 30-градусная встроенная кровать
- 8〞гидравлический полый патрон
- Бесступенчатая регулировка скорости вращения шпинделя
- 8-позиционный инструмент
- 10 и 12 станций являются необязательными
- Скорость вращения шпинделя 4500 об/мин
- Мощность главного двигателя 7,5 кВт
- С полным покрытием
- Гидравлическая задняя бабка
- Шарико-винтовой подшипник
- Рельсовая роликовая линия
- смазка, система охлаждения
- 380в 50гц 3 фазы
- Высокая жесткость конструкции
- Высокая точность и высокая стабильность
- Система ЧПУ Стандарт: GSK, Дополнительно: Siemens, Fanuc, Mitsubishi и другие
Технические параметры токарного станка с наклонной станиной с ЧПУ BR-160L
| ЭЛЕМЕНТ | БР-160Л | БР-160ЛА | БР-160ЛД | БР-160ЛАД | БР-160ЛДЙ | BR-160ЛЕДИ | |
|---|---|---|---|---|---|---|---|
| Основной параметр | Макс. диаметр качания над станиной | Φ460 | Φ460 | Φ500 | |||
| Макс. диаметр обработки | Φ400 | Φ350 | Φ400 | ||||
| Макс. диаметр поворота над поперечным суппортом | Ф200 | Ф200 | Ф200 | ||||
| Макс. длина обработки | 410мм | 390мм | 350мм | 330мм | 370мм | 330мм | |
| Шпиндель и патрон | Тип конца шпинделя | А2-5 | А2-6 | А2-5 | А2-6 | А2-5 (6 дюймов) | А2-6 (8 дюймов) |
| Мощность двигателя шпинделя | 7,5 кВт | 11КВт | 7,5 кВт | 11КВт | 7,5 кВт | 11КВт | |
| Скорость шпинделя | 4500об/мин | 3000об/мин | 4500об/мин | 3000об/мин | 4500об/мин | 3000об/мин | |
| Диаметр сквозного отверстия шпинделя | Ф56 | Ф66 | Ф56 | Ф66 | Ф56 | Ф66 | |
| Через диаметр стержня | Ф46 | Ф52 | Ф45 | Ф52 | Ф45 | Ф52 | |
| Кормить | Спецификация ходового винта оси X/Z | 3210/3210 | 3210/3210 | 3210/3210 | |||
| Спецификация ходового винта оси Y | 2508 | ||||||
| Характеристики линейной направляющей оси X/Z | 35/35 | 35/35 | 35/35 | ||||
| Характеристики линейной направляющей оси Y | 25 | ||||||
| Предельный ход по осям X/Z | 210/475 | 210/475 | 210/475 | ||||
| Предельный ход оси Y | 60(±30) | ||||||
| Крутящий момент двигателя осей X/Z | 11Н.М/11Н.М | 11Н.М/11Н.М | 11Н.М/11Н.М | ||||
| Крутящий момент двигателя оси Y | 7 морских миль | ||||||
| Тип соединения осей X, Z | Прямое подключение | Прямое подключение | Прямое подключение | ||||
| Башня | Башня | 80825 | БМТ45/ЭР20 | ||||
| Вышка станции | 8Т/10Т/12Т | 12Т | 12Т | ||||
| Башня электропередач | Башня электропитания по оси Y | ||||||
| Технические характеристики силовой головки | БМТ40/ЭР20 | ||||||
| Скорость вращения головки двигателя | 4500об/мин | ||||||
| Двигатель силовой головки | 2.5 кВт | ||||||
| Передаточное отношение силовой головки к двигателю | 1∶1 | ||||||
| Размер высоты центра башни | 80мм | 80мм | |||||
| Задняя бабка | Диаметр втулки | 65мм | |||||
| Ход рукава | 80мм | ||||||
| Макс.ход задней бабки | 300мм | ||||||
| Конус втулки задней бабки | МТ4 | ||||||
| Общие размеры | Тип и наклон кровати | Интегрированный/30° | Интегрированный/30° | Интегрированный/30° | |||
| Размер машины (Д * Ш * В) | 1730×1273×1328 | 1730×1273×1328 | 1730×1473×1700 | ||||

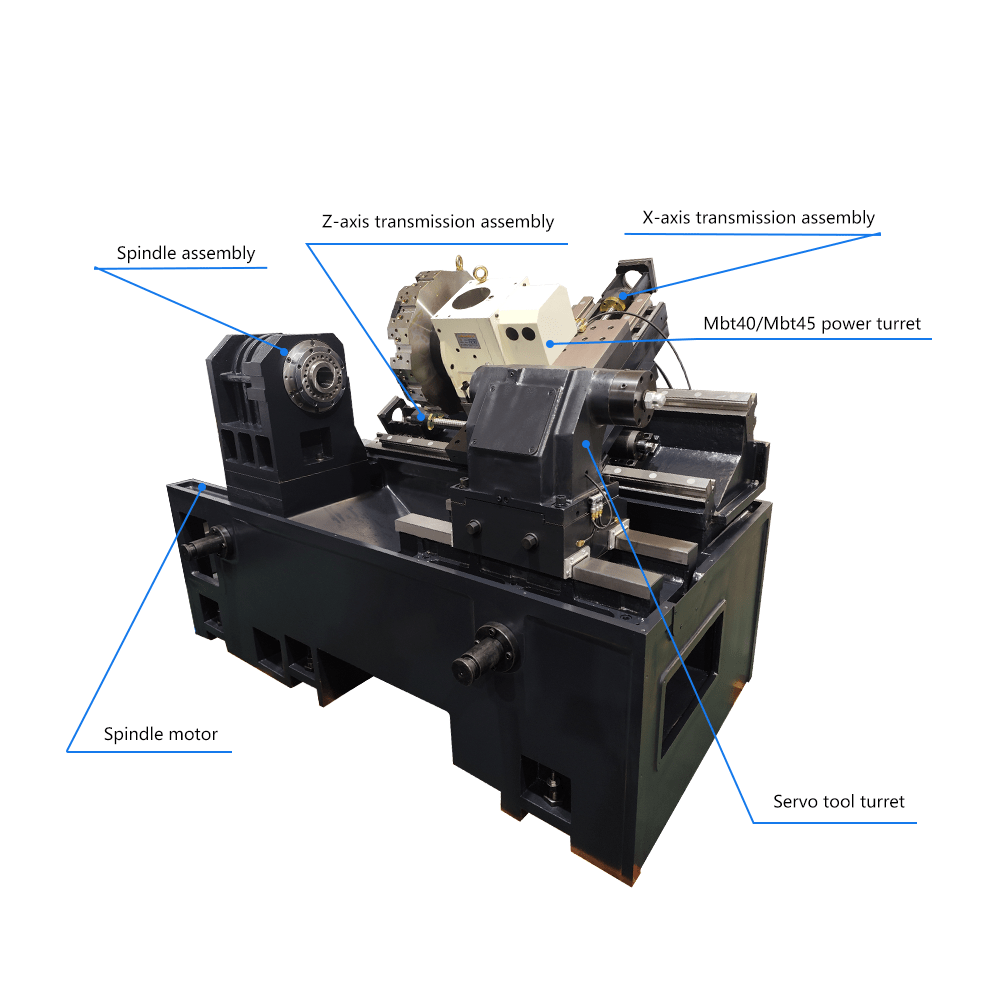

Преимущества токарного станка с ЧПУ и линейными направляющими с наклонной станиной
- Патрон из чугуна высокой жесткости, зажимное крепление заготовки. Имеет длительный срок службы.
- Гидравлическая башня инструмента оснащена серводвигателем с высокой скоростью смены инструмента. Имеет прецизионный механизм замедления с низким уровнем шума и достаточным крутящим моментом нагрузки.

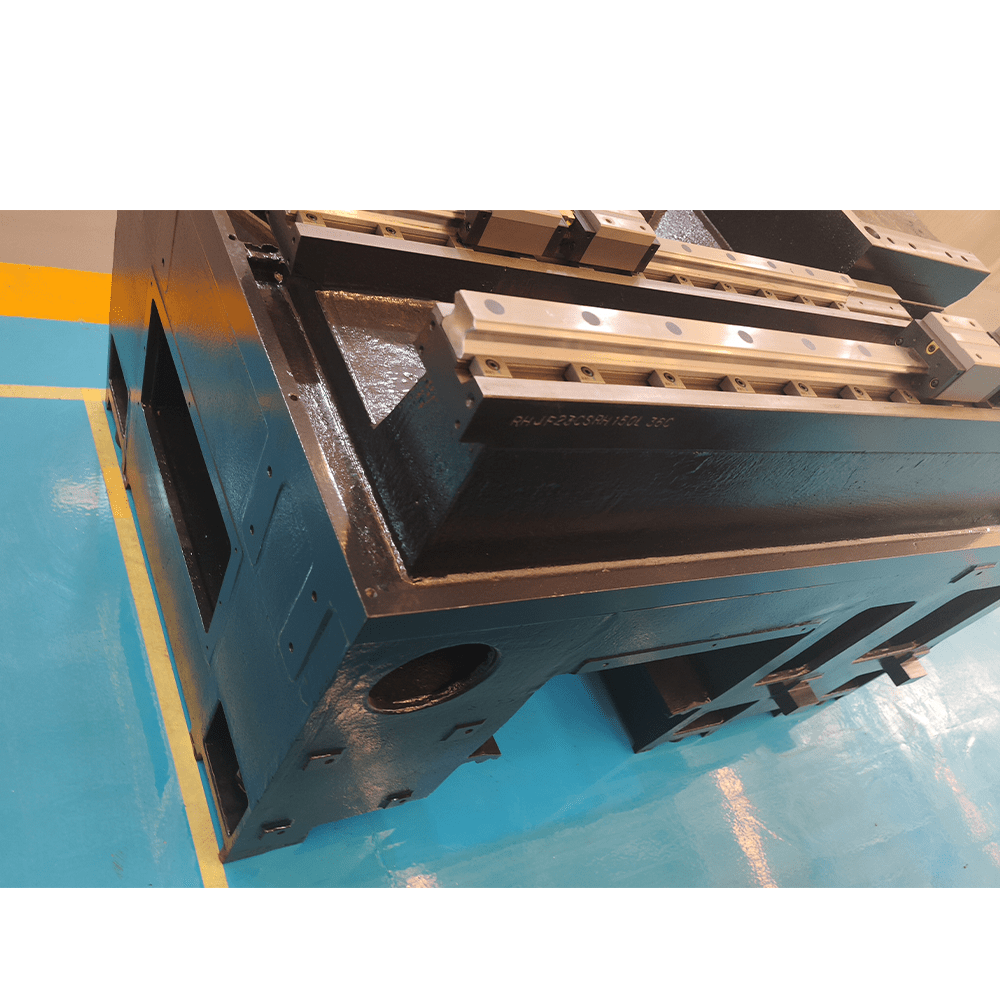

- Вся отливка проходит закалку и естественное старение вибрацией. Это может снизить точность внутреннего напряжения и сохранить ее в течение длительного времени.
- Полностью закрытая внутренняя защита из нержавеющей стали. Токарный станок с наклонной станиной с ЧПУ одновременно красив и практичен.
- Он использует прецизионный шариковый винт и импортную линейную направляющую. Машина имеет высокую точность и долгий срок службы.
- Винтовой подшипник использует импортный радиально-упорный подшипник, который регулируется предварительной вытяжкой. Он может улучшить точность позиционирования холодных и тепловых двигателей.
- В шпиндельном узле используются импортные прецизионные подшипники. Машина отличается высокой точностью, долгим сроком службы и простотой обслуживания.
- Этот токарный станок с наклонной станиной и ЧПУ обеспечивает высокоэффективную и точную обработку деталей валов и дисков.
