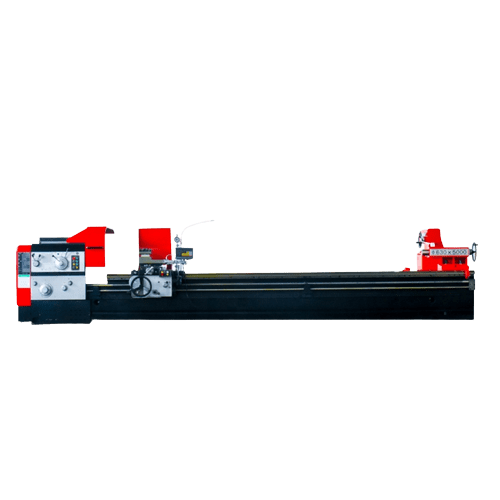

Тяжелый ручной токарный станок серии CW
Ручной тяжелый токарный станок BORUI серии CW, диаметр обрабатываемой поверхности станины 630/800 мм, направляющая высокой твердости, ширина направляющей 600/755 мм, сквозное отверстие шпинделя станка 105 мм, опционально 130 мм. Стандартный трехкулачковый патрон, большой диапазон зажима и высокая скорость зажима.
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
Описание продукта
1. Ручные горизонтальные токарные станки большой мощности серии BORUI CA подходят для обработки цилиндрических, конических и других деталей с вращающейся поверхностью.
2. Ширина направляющей рельса этой серии горизонтальных токарных станков составляет 400 мм, она изготовлена из высокопрочных материалов и долговечна.
3. Принять гуманизированную конструкцию управления одной ручкой.
Технические характеристики
| СПЕЦИФИКАЦИЯ | ЕДИНИЦА | CW6163B CW6163C |
CW6180C | CW6280C | CW61100C | CW62100C | |
|---|---|---|---|---|---|---|---|
| Емкость | Качающаяся кровать | мм | 630 | 800 | 1000 | ||
| Качание над зазором | мм | — | — | 1000 | — | 1200 | |
| Swingovwr поперечный суппорт | мм | 350 | 480 | 680 | |||
| Расстояние между центрами | мм | 1500/2000/3000 | 1500/2000/3000 | 1500/2000/3000 | |||
| Ширина направляющей | мм | 550 | 600 | 600 | |||
| Макс.грузоподъемность | Т | 3 | 4 | 4 | |||
| Шпиндель | Отверстие шпинделя | мм | 104 (С: 130) | 104 | 104 | ||
| Конусность отверстия шпинделя | — | Метрический φ120/MT5 (C: φ140) | Метрический φ120/MT5 | Метрический φ120/MT5 | |||
| Тип шпиндельного конца | — | А2-11 | А2-11 | А2-11 | |||
| Шаги скорости шпинделя | — | ВПЕРЕД.18 шагов | ВПЕРЕД.18 шагов | ВПЕРЕД.18 шагов | |||
| Диапазон скоростей шпинделя | об/мин | 7,5-1000 (С: 8,5-800) | 5.4-720 | 5.4-720 | |||
| Чак | мм | φ315 3-кулачковый ручной | /φ400 3-кулачковый ручной | /φ400 3-кулачковый ручной | |||
| Башня | Револьверная головка/резцедержатель | — | Ручная револьверная головка 4 позиции | Ручная револьверная головка 4 позиции | Ручная револьверная головка 4 положения | ||
| Размер хвостовика инструмента | мм | 30×30 | 32×32 | 32×32 | |||
| Кормить | Перемещение по оси Y | мм | 320 | 420 | 420 | ||
| Перемещение по оси Z | мм | 1350/1850/2850 | 1350/1850/2850 | 1350/1850/2850 | |||
| Диапазон/класс подачи по оси X | мм/р | 64/0,05-0,912 | 64/0,05-0,912 | 64/0,05-0,912 | |||
| Диапазон/класс подачи по оси Z | мм/р | 64/0,1-24,3 | 64/0,1-24,3 | 64/0,1-24,3 | |||
| Ускоренный ход по оси X | мм/мин | 2300 | 2300 | 2300 | |||
| Ускоренный ход по оси Z | мм/мин | 4000 | 4000 | 4000 | |||
| Метрическая резьба, класс/диапазон | мм | 50/1-240 | 50/1-240 | 50/1-240 | |||
| Класс/диапазон дюймовой резьбы | ТПИ | 26/14-1 | 26/14-1 | 26/14-1 | |||
| Класс/диапазон резьбы модуля | мм | 53/0,5-120 | 53/0 5-120 | 53/0,5-120 | |||
| Класс/диапазон резьбы DP | ДП | 24/28-1 | 24/28-1 | 24/28-1 | |||
| Задняя бабка | Диаметр пиноли тейлстока | мм | φ100 | φ100 | φ100 | ||
| Конус пиноли Tailstosk | мм | МТ5 | МТ5 | МТ5 | |||
| Ход пиноли задней бабки | мм | 250 | 250 | 250 | |||
| Мотор | Главный одинарный двигатель | кВт | 11 | 11 | 11 | ||
| Двигатель быстрого перемещения | кВт | 1.1 | 1.1 | 1.1 | |||
| Двигатель насоса охлаждающей жидкости | кВт | 0,125 | 0,125 | 0,125 | |||
| Размерность | Ширина х Высота | мм | 1400×1450 | 1550×1650 | 1750×1750 | ||
| Длина | мм | 3800/4300/5300 | 4000/4500/5500 | 4000/4500/5500 | |||
| Масса | Вес нетто | Т | 3.8/4.2/4.9 | 5.0/5.4/6. | 5.3/5.7/64 | ||
УСТРОЙСТВО БЫСТРОГО ПЕРЕМЕЩЕНИЯ
Быстрое устройство, простое в использовании, всегда под рукой.
ТРЕХКУЛАЧКОВЫЙ ПАТРОН
Стандарт:Ручная задняя бабка
Опционально: гидравлическая или пневматическая задняя бабка.
УСТОЙЧИВЫЙ ОТДЫХ И ПОСЛЕДУЮЩИЙ ОТДЫХ
Фиксированная обработка позволяет обрабатывать относительно длинные заготовки.
ИНСТРУМЕНТАЛЬНЫЙ ДЕРЖАТЕЛЬ/РЕВЕЛЬНАЯ ГОЛОВКА
В стандартную комплектацию входит 4-позиционный электрический резцедержатель, опционально доступна 6-позиционная электрическая револьверная головка.
ЗАКАЛЕННЫЙ РЕЛЬС
Направляющий рельс имеет глубокий закаленный слой, твердость HRC-55, высокую стойкость к повреждениям, среднечастотную закалку.
ДИСПЛЕЙ 2 ОСЕЙ
DRO, 2-х осевой цифровой вывод, требуются дополнительные расходы
