Портальный фрезерный станок с ЧПУ BR1312
Стол: 1 4 00x 1050 мм
Модель: BR1312
Литье смоляных песчаных форм
Линейный направляющий
Вертикальная компоновка рамы
Системы могут быть выбраны в соответствии с требованиями заказчика.
СИСТЕМА ЧПУ УПРАВЛЕНИЯ
SIEMENS, KND, FANUC, MITSUBISHl, GSK и другие операционные
Полная защита
Литые станины высокой твердости
24-дисковый АТС
Скорость вращения шпинделя 8000
Шпиндель имеет бесступенчатый диапазон скоростей.
Трехосная система смазки
Отдельный маховик
Освещение станка рабочее освещение
Случайный технологический документ
Воздух для очистки конуса шпинделя
Охлаждение и теплообменник электрического шкафа
Чистящий воздушный пистолет
Резервуар для хранения стружки
Сервотрансформатор
Фундаментная железная подушка и регулировочный болт
Преимущества портального фрезерного станка с ЧПУ BR1312:
- Интерфейс панели управления прост и понятен, удобен в использовании, прост в эксплуатации, прост в использовании, экономит время и усилия.
- Устройство схемы простое и понятное, эксплуатация простая и удобная, управление интеллектуальное.
-
Скорость стола плавная, хорошая износостойкость, высокая устойчивость.
- Рабочий стол машины для очистки струей высокого давления, очистка заготовки, очистка отходов производства для обеспечения чистоты и порядка.
- Основные крупные детали станка: основание, верстак, колонна, балка, ползун, ползун изготовлены из высококачественного литьевого формовочного полимерного, высокопрочного высококачественного чугуна.
- Регулярная количественная принудительная смазка, функция аварийной защиты от потери и недостатка масла для обеспечения бесперебойной смазки станков.
- Подшипник с низким коэффициентом трения, высокой скоростью, точностью и долговечностью при высокотемпературной деформации.
- В оборудовании ходового винта используется конструкция предварительной сборки с натяжением, которая эффективно снижает тепловое расширение до низкого уровня.
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.

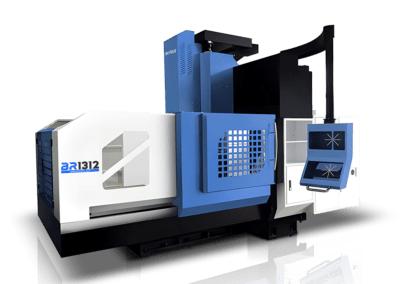

BR1312-CNC-gantry-machining-center-2
BR3018_CNC_Gantry_Milling_Machine_six
BR3018-CNC-Gantry-Milling-Machine-2
BR3018-CNC-Gantry-Milling-Machine-4
Преимущества портального фрезерного станка с ЧПУ BR1312:
- Интерфейс панели управления прост и понятен, удобен в использовании, прост в эксплуатации, прост в использовании, экономит время и усилия.
- Устройство схемы простое и понятное, эксплуатация простая и удобная, управление интеллектуальное.
-
Скорость стола плавная, хорошая износостойкость, высокая устойчивость.
- Рабочий стол машины для очистки струей высокого давления, очистка заготовки, очистка отходов производства для обеспечения чистоты и порядка.
- Основные крупные детали станка: основание, верстак, колонна, балка, ползун, ползун изготовлены из высококачественного литьевого формовочного полимерного, высокопрочного высококачественного чугуна.
- Регулярная количественная принудительная смазка, функция аварийной защиты от потери и недостатка масла для обеспечения бесперебойной смазки станков.
- Подшипник с низким коэффициентом трения, высокой скоростью, точностью и долговечностью при высокотемпературной деформации.
- В оборудовании ходового винта используется конструкция предварительной сборки с натяжением, которая эффективно снижает тепловое расширение до низкого уровня.
Технические параметры портального фрезерного станка с ЧПУ BR1312:
| СПЕЦИФИКАЦИИ | БР-1312 | |
|---|---|---|
| Система управления | ||
| Программное обеспечение: AICC2/R660/nano smooth/точка перегиба дуги/зеркальная обработка | FANUC 0I МФ ПЛЮС | |
| Монитор: двойной экран с поддержкой китайского и английского языков | 10,4″цветной экран/10″цветной экран | |
| Интерфейс CF-карты, портативная операционная система | ||
| Рабочие поездки | ||
| ось x | 1300 | мм |
| ось Y | 1250 | мм |
| ось z | 600 | мм |
| От торца шпинделя до стола | 150~750 | мм |
| Рабочий стол | ||
| Размер стола | 1400X1050 | мм |
| Макс. грузоподъемность | 2 | Т |
| Размер Т-образного паза | 22x140x7 | мм |
| Шпиндель | ||
| Скорость шпинделя | 8000об/мин | об/мин |
| Конус шпинделя | БТ40-160 | |
| Двигатель шпинделя | 15/18.5 | кВт |
| Крутящий момент шпинделя | 236 | Нм |
| Слайд-путь | ||
| направляющая оси x 2 | 45×2 каток класса P | мм |
| направляющая оси Y 2 | 45×2 роликовый класс P | мм |
| Т-образный плунжер оси Z | 45*2+35*3 | мм |
| Приводной винт | ||
| Точность шарико-винтовой передачи | класс C3 | |
| Диаметр шарикового винта xyz | 50/40/40 | мм |
| Трехосевой свинец | 10/12 | мм |
| Подключение двигателя | Прямой | |
| Количество подшипников на обоих концах | 6/6/5 | шт. |
| Трехосный двигатель | ||
| двигатель оси x z | Бис30/2000 | Нм |
| двигатель оси y z | Бис30/2000 | Нм |
| двигатель z-оси (баланс азота) | 2000 (Тормоз) | Нм |
| Скорость подачи | ||
| скорость быстрой подачи по оси x | 15000 | мм/мин |
| Скорость быстрой подачи по оси Y | 15000 | мм/мин |
| Скорость быстрой подачи по оси Z | 12000 | мм/мин |
| Скорость подачи при резке по трем осям | 0-10000 | мм/мин |
| Инструмент (необязательно) | ||
| Макс. длина инструмента | 300 | мм |
| Макс. диаметр инструмента | Ø200 | мм |
| Макс. вес инструмента | 15 | кг |
| Спецификация инструмента | БТ50 | |
| Время смены инструмента | 4 | второй |
| Заводская точность | ||
| Позиционирование | 0.010／1000 | мм |
| Повторить позиционирование | 0.006／1000 | мм |
| Наименьший прирост входного сигнала | 0,001 | мм |
| Другой | ||
| Мощность Мощность | 45 | КВА |
| Вес нетто | 9.5 | т |
| Размеры упаковки (Д x Ш x В) | 4000x2800x3000 | мм |
