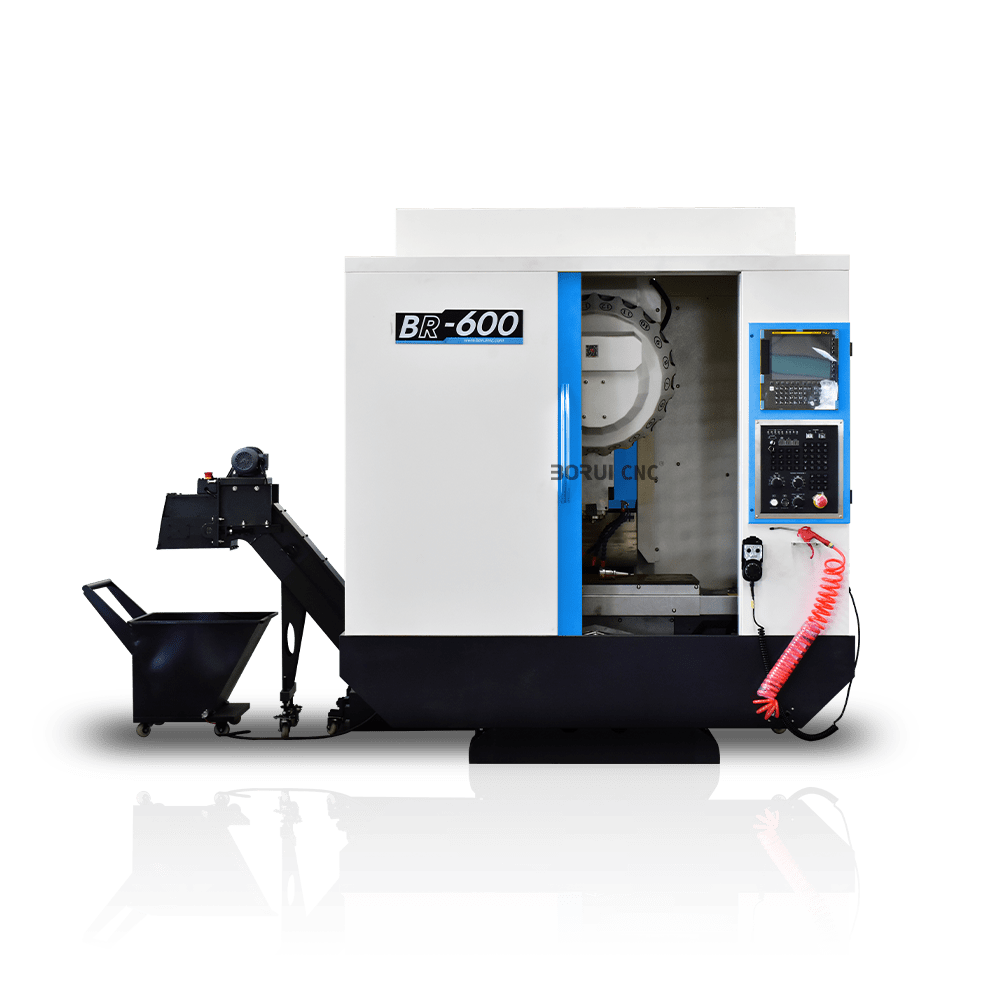

Сверлильно-резьбонарезной центр с ЧПУ BR600
Центр сверления и нарезания резьбы Borui может также стать центром сверления и фрезерования резьбы, центром сверления и фрезерования и центром сверления и нарезания резьбы. Это высокоточный и высокоэффективный станок, который может резать, нарезать резьбу и сверлить.
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
Технические параметры сверлильно-резьбонарезного обрабатывающего центра с ЧПУ BR600
| НАИМЕНОВАНИЕ ПРОДУКТА | ЦЕНТР СВЕРЛЕНИЯ И НАРЕЗКИ РЕЗЬБЫ | |||
|---|---|---|---|---|
| Модель | Условия | БР—600 | БР—700 | |
| Перемещение по оси X | мм | 600 | 700 | |
| Перемещение по оси Y | мм | 400 | 400 | |
| Емкость | Перемещение по оси Z | мм | 350 | 350 |
| Расстояние от торца шпинделя до поверхности стола | мм | 135-485 | 135-485 | |
| Шпиндель | Скорость шпинделя | об/мин | 20000/2400 | 20000/2400 |
| Емкость для хранения инструментов | ПКС | 16/21 | 16/21 | |
| Макс. диаметр инструмента (соседние инструменты) | мм | 50(120) | 50(120) | |
| УВД | Макс. длина инструмента | мм | 250 | 250 |
| Макс. вес инструмента | кг | 3 | 25 | |
| Время смены инструмента (TT) | сек | 1.6 | 1.6 | |
| Мотор | Мощность шпинделя (30-минутная покадровая съемка) | кВт | 3.7/5.5 | 5.5/7.5 |
| Мощность двигателя осей X/Y/Z | кВт | 1.5/1.5/3.0 | 1.5/1.5/3.0 | |
| Рабочий стол | Размер стола | мм | 700x420 | 700x420 |
| Размер паза стола T (кол-во - ширина) | мм | 3*14*125 | 3---18 | |
| Рабочий стол-загрузка | кг | 300 | 300 | |
| Быстро, быстро | Ось X быстро быстро | м/мин | 48 | 48 |
| Ось Y быстро быстро | м/мин | 48 | 48 | |
| Ось Z быстро быстро | м/мин | 48 | 48 | |
| Скорость подачи резания | Мм/мин | 5-20000 | 5-20000 | |
| Точность | Точность позиционирования | мм | ±0,003/300 | ±0,003/300 |
| Повторяемость, точность позиционирования | мм | ±0,005/300 | ±0,005/300 | |
| Размер машины | Масса | кг | 3500 | 4500 |
| Потребность в энергии | КВА | 20 | 20 | |
| Общий размер | мм | 2220X1900X2300 | 2320X1900X2300 | |
| Емкость бака | Л | 210 | 210 | |
| Сжатый воздух | Кг/м2 | 6--8 | 6--8 | |
Характеристики сверлильно-резьбонарезного обрабатывающего центра с ЧПУ BR600
1. Система ЧПУ FANUC-31I с наивысшей производительностью
Система ЧПУ ANUC-31I отличается высокой производительностью, стабильностью и эффективностью. В процессе трехмерной обработки, если точность единицы установлена на 0,001 мм, производительность программы обработки будет в несколько раз выше производительности исходной программы. Это возможно только с высокопроизводительной и высокоскоростной системой ЧПУ. Большинство сверлильно-фрезерных центров на рынке по-прежнему используют низкоуровневую систему ЧПУ FANUC-0iMC. Мы неизбежно не сможем обрабатывать данные. Система ЧПУ FANUC относительно популярна на рынке.
2. Шпиндель высокой жесткости
- Будь то шпиндель на 10000 об/мин или 24000 об/мин, он составляет 11 кВт/3,7 кВт (номинальная мощность 1 балл/непрерывная номинальная мощность). Шпиндель станка FANUC может выполнять жесткие операции обработки за короткое время. Такие как черновое фрезерование и расточка. Это вне досягаемости других обрабатывающих центров японских брендов! Шпиндели других брендов обычно имеют мощность 5,5 кВт/3,5 кВт.2)
- Это структура прямого соединения между двигателем и шпинделем. Это шпиндель с прямым соединением.3)
- В BR600 используются подшипники с консистентной смазкой. Он может использоваться в течение длительного времени и не требует частого обслуживания.
- Высокоскоростной шпиндель оснащен высокоскоростными и высокоточными подшипниками с низким тепловыделением.
- Это шпиндель с высокими характеристиками крутящего момента. Крутящий момент в области низких скоростей увеличивается на 32%, с 53 Нм до 70 Нм.
3. Позиционирование с высоким ускорением
Высокоскоростное управление, оптимальное ускорение крутящего момента и управление замедлением. Все три оси могут достигать высокого ускорения 1,3G. Чем выше ускорение, тем выше скорость реакции станка. Отрегулируйте направление движения, чтобы переместиться на более короткое время.
4. Высокая точность и высокая стабильность
- Импульсный энкодер сверхвысокого разрешения выполняет интерполяцию и обратную связь в нанометрах. Минимальная единица точности может быть установлена на 0,0005 мм.
- Нано-интерполяция, AI Contour Control II (опция), Shock Control (опция), NURBS-интерполяция (опция), Nano Smoothing (опция), Fast Data Server (опция).
- Он имеет высоконадежную механическую структуру. Большинство клиентов станков FANUC работают 30 дней в месяц × 24 часа в течение длительного времени. Станок может поддерживать стабильную точность, а частота отказов мизерна!
5. Функция компенсации теплового смещения AI
Стандартная конфигурация функции компенсации теплового смещения AI по трем осям. Компенсирует тепловое смещение, вызванное движением главного вала и оси подачи. Может обеспечить высокую точность обработки.
6. AI Contour Control II, контроль HRV
С помощью AI Contour Control II можно добиться исключительно гладких обработанных поверхностей. Он строг в обработке бытовой электроники!
7. Роботизированная автоматизированная производственная линия
FANUC также выпускает манипуляторную продукцию. Система числового программного управления использует систему FANUC. Нет никаких проблем с совместимостью продукции. Будь то небольшой обрабатывающий блок или крупномасштабная сборочная линия, с ними легче быть совместимыми и удобными.
8. Одновременная 4-х/5-осевая обработка
FANUC small machining center — один из производителей с технологией обработки с четырьмя/пятью осями на рынке. Большинство других конкурирующих марок сверлильных и фрезерных центров — это поддельные четырех/пятиосевые станки. Им нужна помощь, чтобы достичь четырех/пяти осей.
