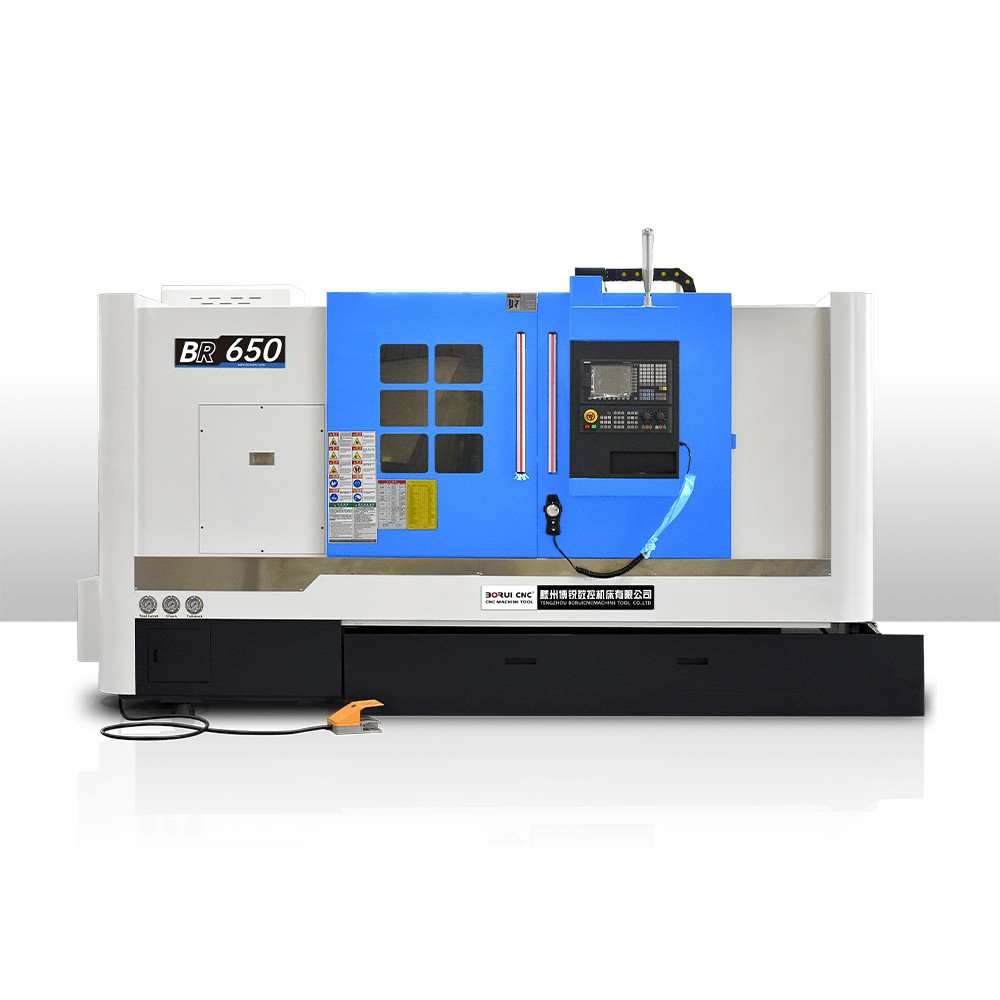

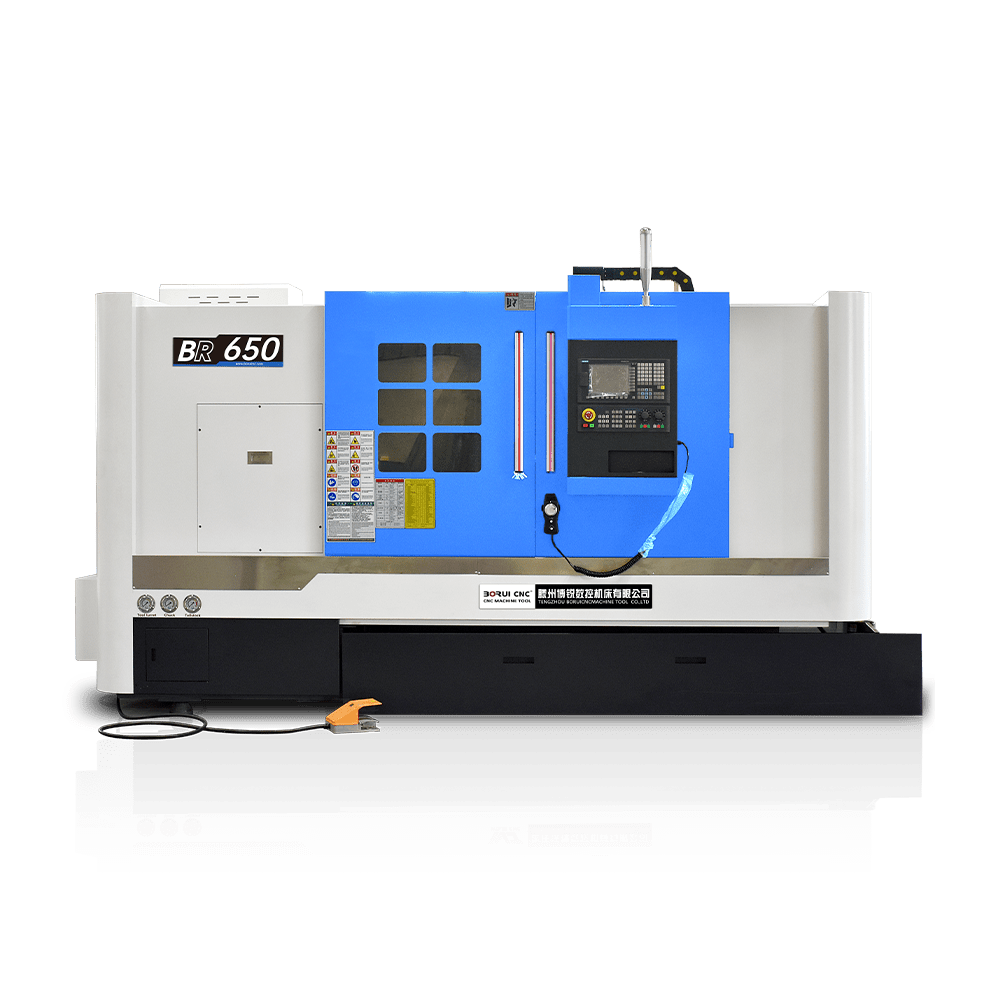

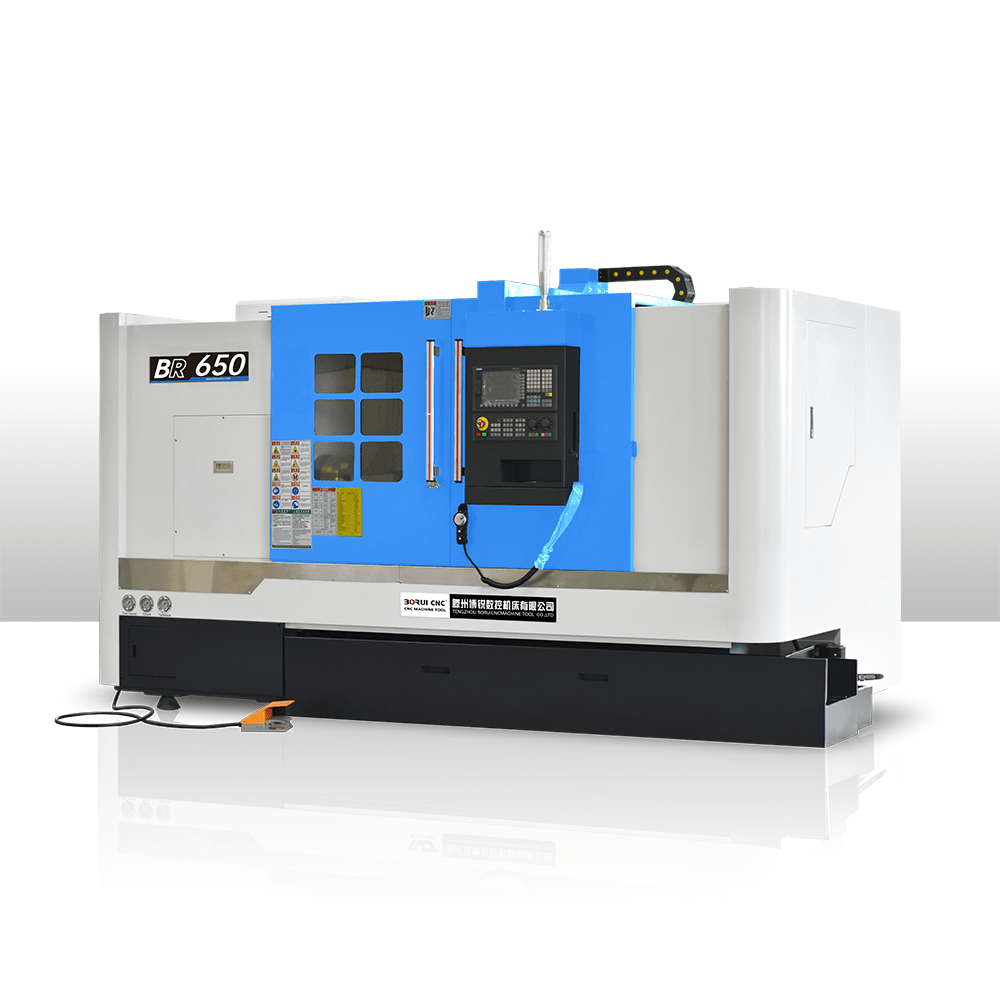

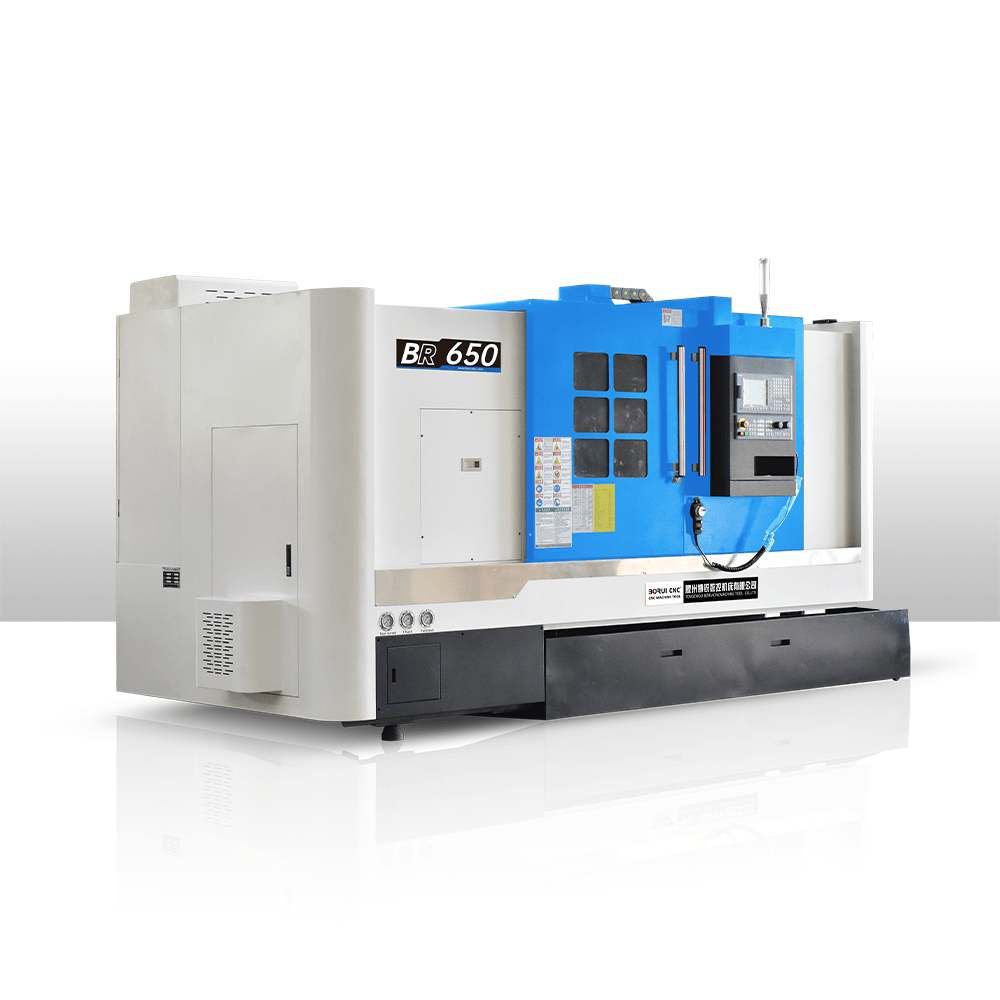

Токарный станок с наклонной станиной с ЧПУ BR-650
Макс. диаметр поворота над станиной: 650 мм (с осью Y и приводным инструментом) Модель: BR-650
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
cnc-slant-bed-machine-BR-650-4
cnc-slant-bed-machine-BR-650-2
cnc-slant-bed-machine-BR-650-3
cnc-slant-bed-machine-BR-650-7
cnc-slant-bed-machine-BR-650-6
cnc-slant-bed-machine-BR-650-5
Характеристики токарного станка с наклонной станиной с ЧПУ BR-650
- Общий наклон кровати 45°
- Знаменитое веретено Тайвы
- Независимый шпиндель втулки

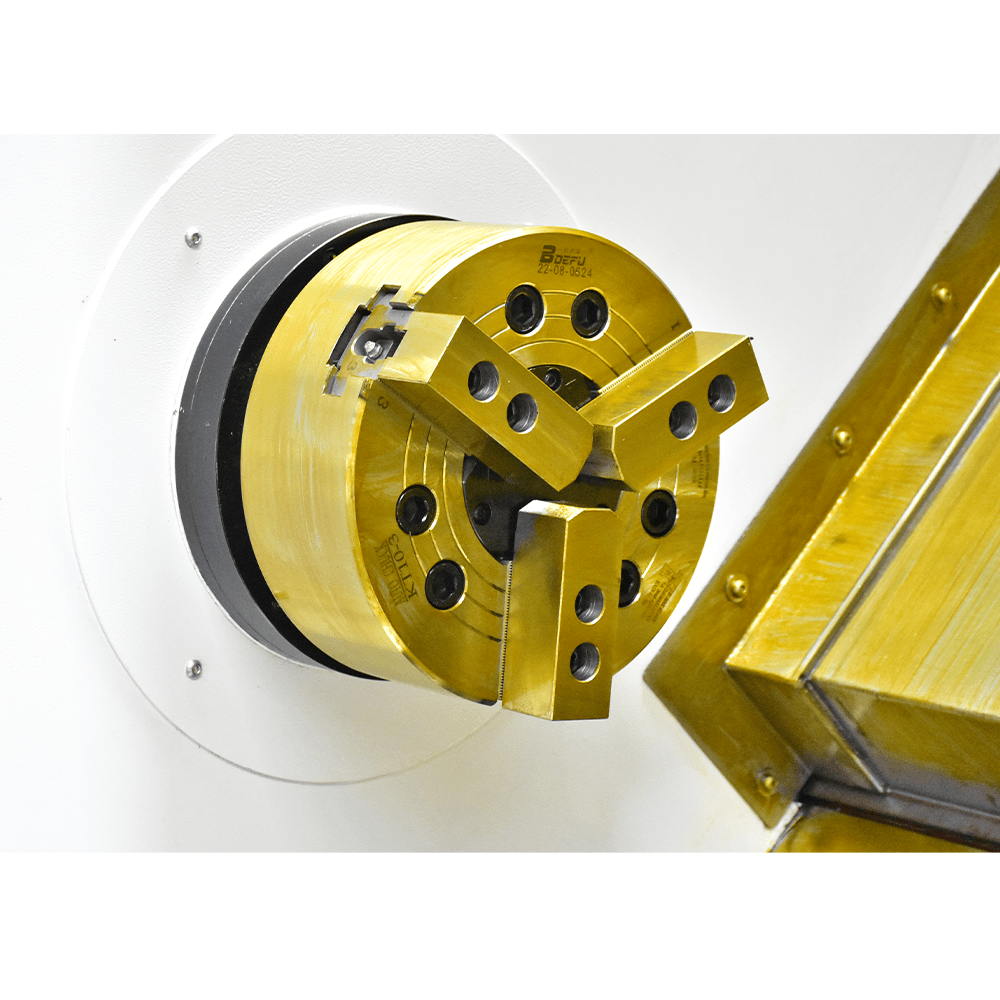

- 3-х кулачковый гидравлический патрон
- Автоматическая смазка
- Гидравлическая башня
- Гидравлическая задняя бабка
- Трехцветный предупредительный световой сигнал
- Руководство по эксплуатации и комплект инструментов
- Полностью закрытый кожух направляющих осей X/Z
- Цепной транспортер стружки
- Сервопривод шпинделя
- Тайваньский винтовой рельс
- Стандартная гидравлическая башня, опциональная силовая башня
- Система ЧПУ Стандарт: GSK, Опционально: Siemens, Fanuc, Mitsubishi и другие.
Технические параметры токарного станка с наклонной станиной с ЧПУ BR-650
| МОДЕЛЬ МАШИНЫ | МОДЕЛЬ | BR650-1500 | BR650-2000 |
|---|---|---|---|
| Основной параметр | Максимальный диаметр обработки на станине | Φ650 | Φ650 |
| максимальный диаметр обработки | Φ630 (зависит от башни) | Φ630 (зависит от башни) | |
| Максимальный диаметр обработки на держателе инструмента | Φ360 | Φ360 | |
| Максимальная длина обработки | 1500(10″) (зависит от башни) | 2000(10″) (зависит от башни) | |
| Параметры шпинделя и патрона | Форма головки шпинделя (дополнительный патрон) | A2-8 (в собранном виде) | A2-8 (в собранном виде) |
| Рекомендуемая мощность двигателя шпинделя | 15-18,5 кВт | 15-18,5 кВт | |
| Скорость шпинделя | 2600 об/мин | 2600 об/мин | |
| Диаметр отверстия шпинделя | Ф87 | Ф87 | |
| Диаметр прутка | Ф72 | Ф72 | |

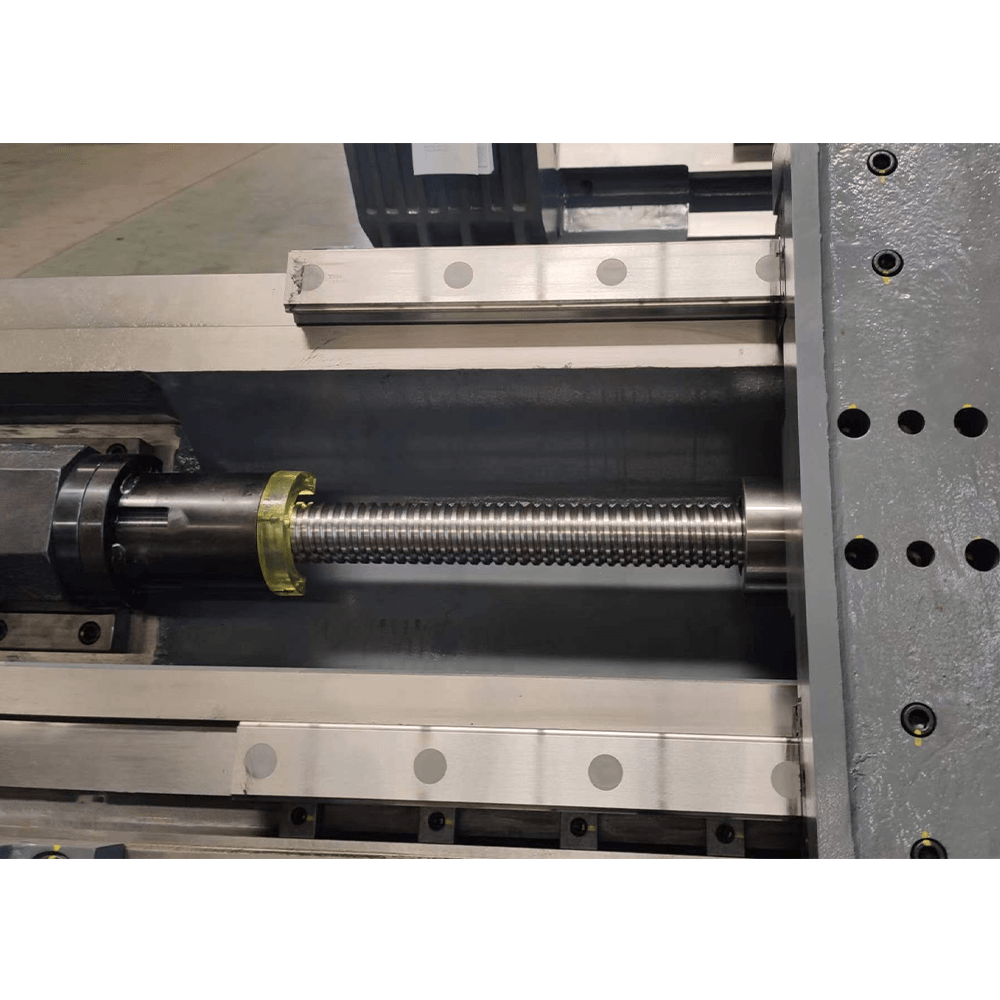

| Параметры секции подачи | Характеристики винта оси X/Z | 4010/5512 | 4010/5512 |
| Предельный ход по оси X | 350 | 350 | |
| Рекомендуемый крутящий момент двигателя оси X | 21Н.М | 21Н.М | |
| Характеристики рельсов осей X/Z | 55/55 | 55/55 | |
| Предельный ход оси Z | 1620 | 2120 | |
| Рекомендуемый крутящий момент двигателя оси Z | 21Н.М | 21Н.М | |
| Режим соединения осей X, Z | Прямой | Прямой | |
| Башня или Банда | Дополнительная башня (специальная конфигурация) | 12T (противоположная сторона режущей головки не менее 400) | 12T (противоположная сторона режущей головки не менее 400) |
| Рекомендуемый размер высоты центра револьверной головки | 125мм | 125мм | |
| Задняя бабка | Диаметр гнезда | 140(поворотная задняя бабка) | 140(поворотная задняя бабка) |
| Ход гнезда | 140 | 140 | |
| Максимальный ход задней бабки | 1560 | 1560 | |
| Коническое отверстие втулки задней бабки | МТ5# | МТ5# | |
| Общие размеры | Тип и наклон кровати | Интегрированный/30° | Интегрированный/30° |
| Размер машины (Д * Ш * В) | 3800×1720×1560 | 3800×1720×1560 | |
| Масса | Вес (приблизительный вес) | 5100кг | 5600кг |
Преимущества токарного станка с наклонной станиной с ЧПУ

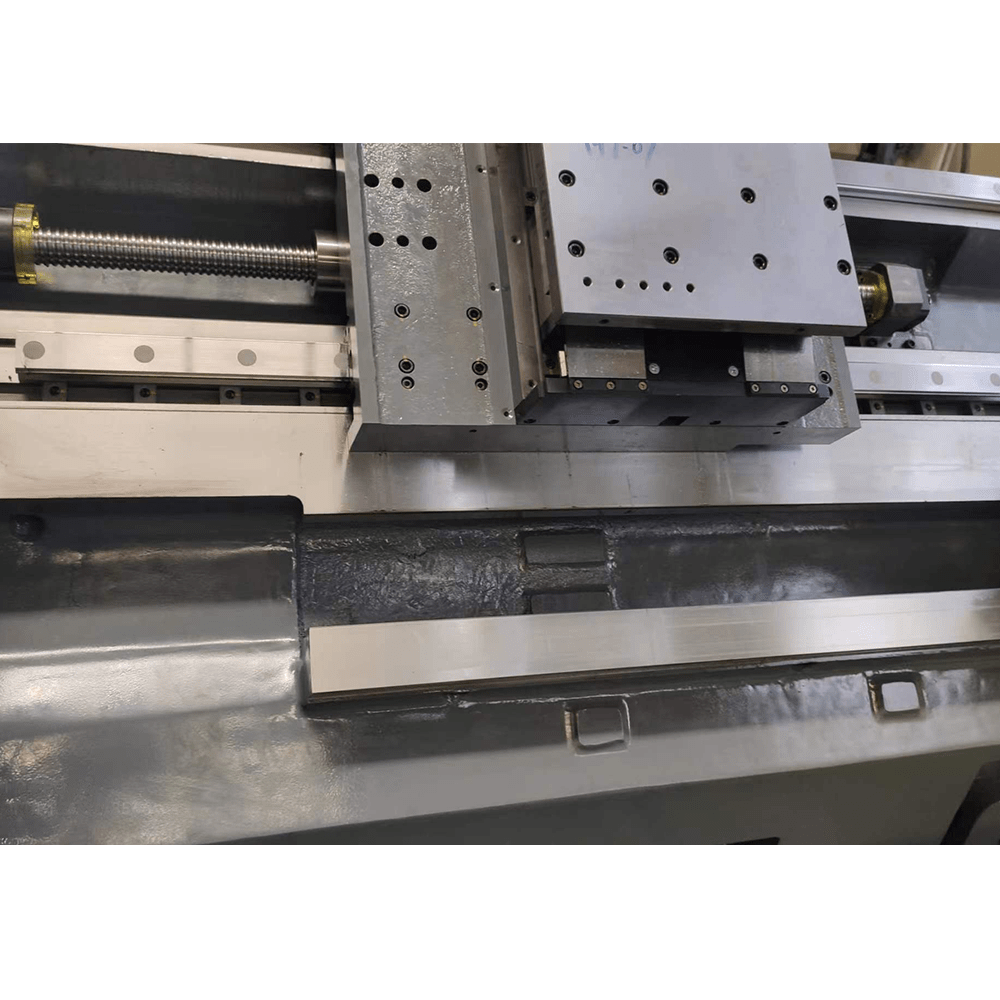

- Линейная направляющая качения отвечает требованиям высокой скорости. Она может снизить сопротивление трения и деформацию повышения температуры.
- Токарный станок с наклонной станиной с ЧПУ может повысить точность обработки. Он может обеспечить долгосрочную стабильность точности резки.
- Сокращает время установки при смене инструмента. Также может автоматически компенсировать износ наконечника инструмента.
- Этот полнофункциональный токарный станок с наклонной станиной с ЧПУ отличается высокой жесткостью, точностью и хорошим сохранением точности.
- Токарный станок с ЧПУ и наклонной станиной оснащен отечественными или импортными горизонтальными револьверными резцедержателями высокой жесткости.
- Высокая точность позиционирования и малая деформация при интенсивной резке.
- Токарный станок с ЧПУ с наклонной станиной использует общую конструкцию наклонной станины. Он может по-прежнему поддерживать стабильность точности станка во время тяжелой резки.
- Оба конца машины закреплены винтами. Это повышает жесткость опорного основания.
