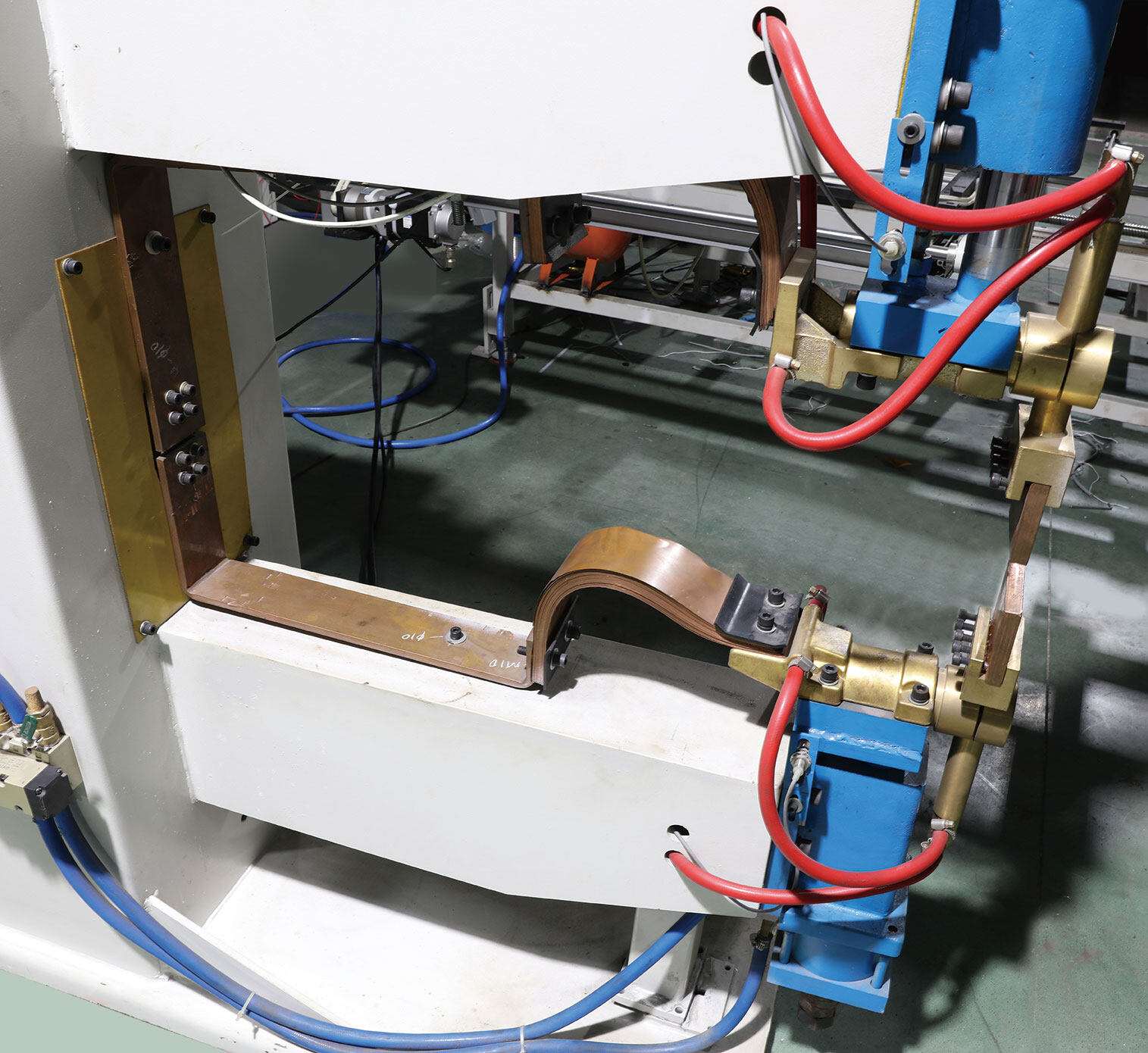

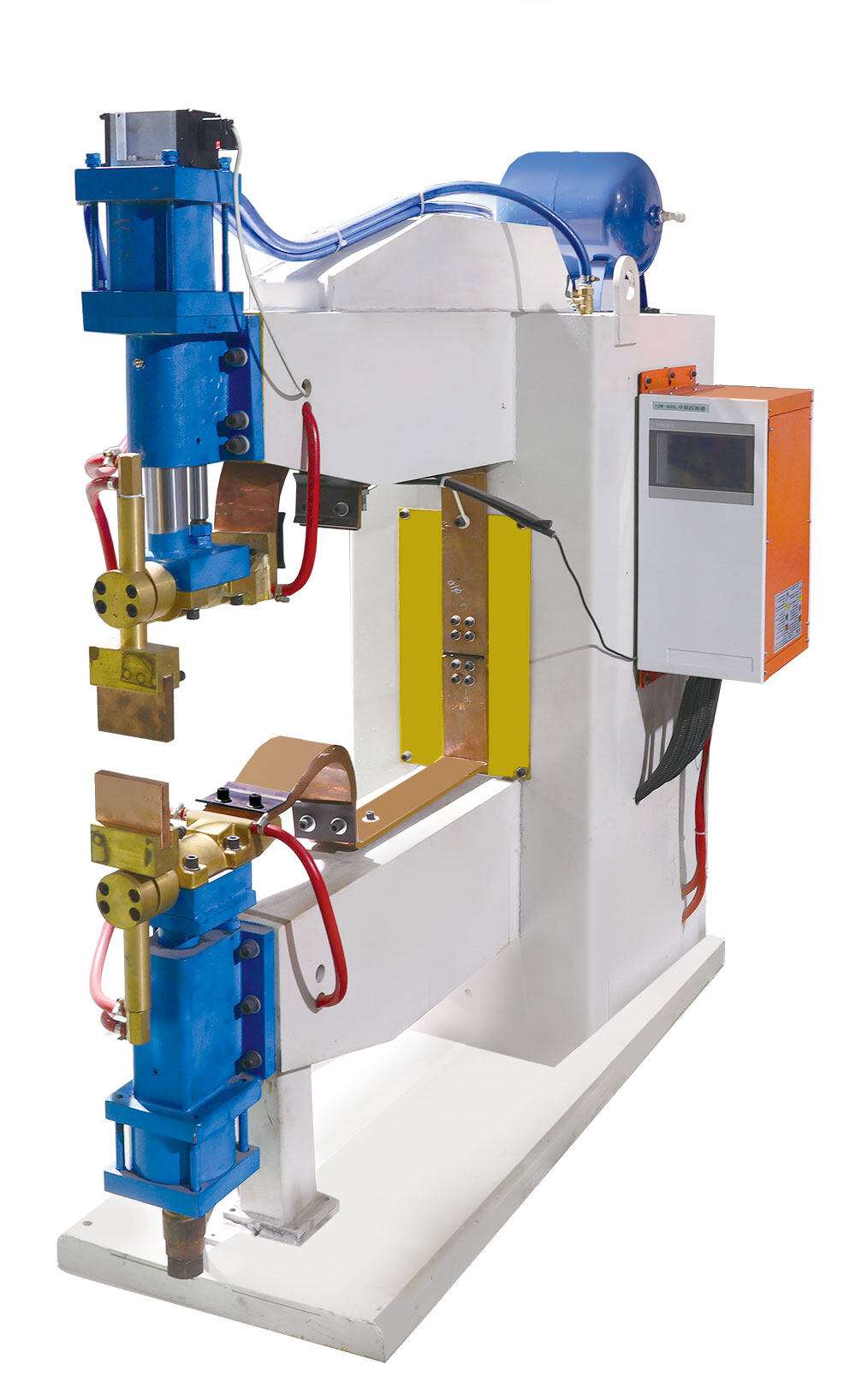

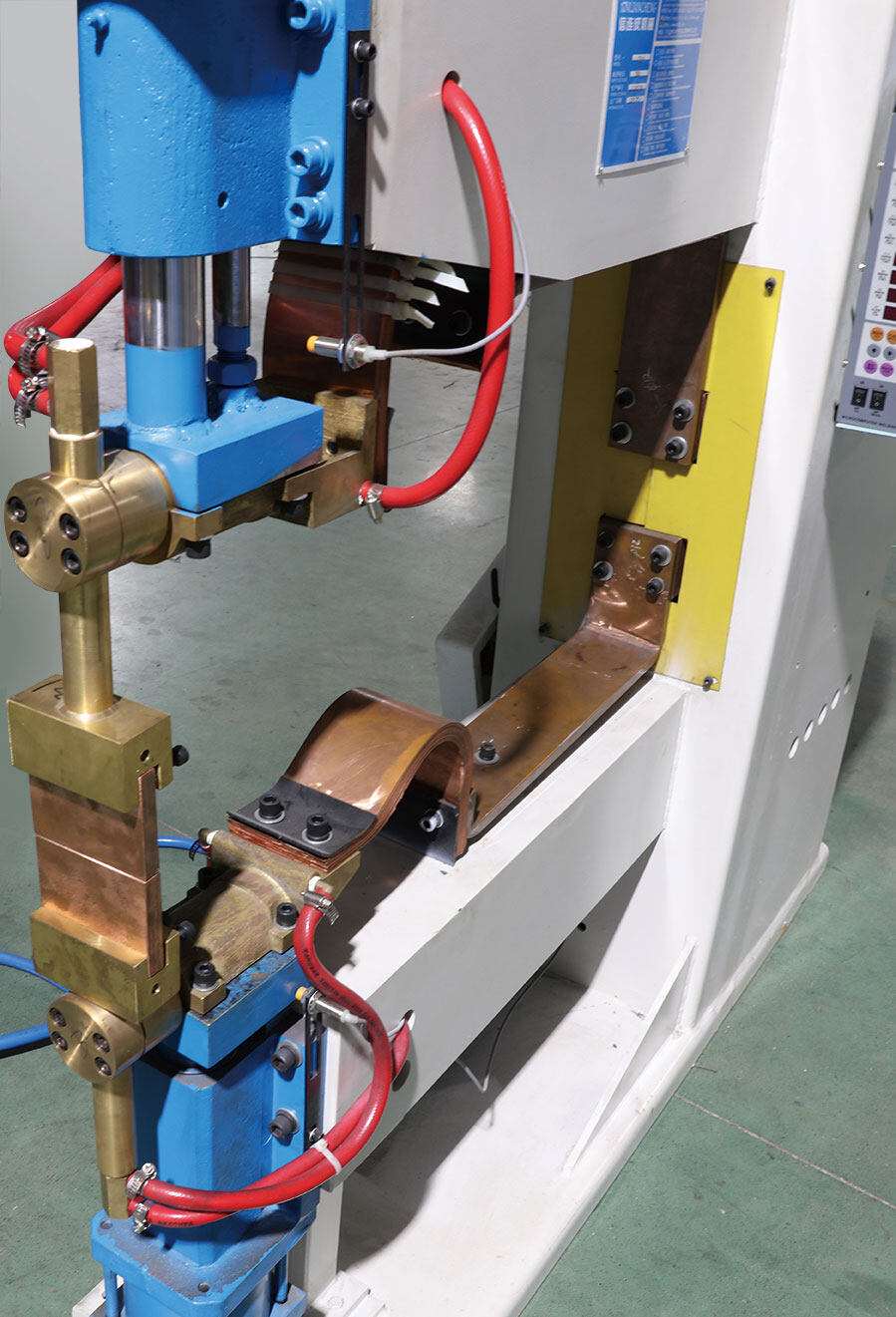

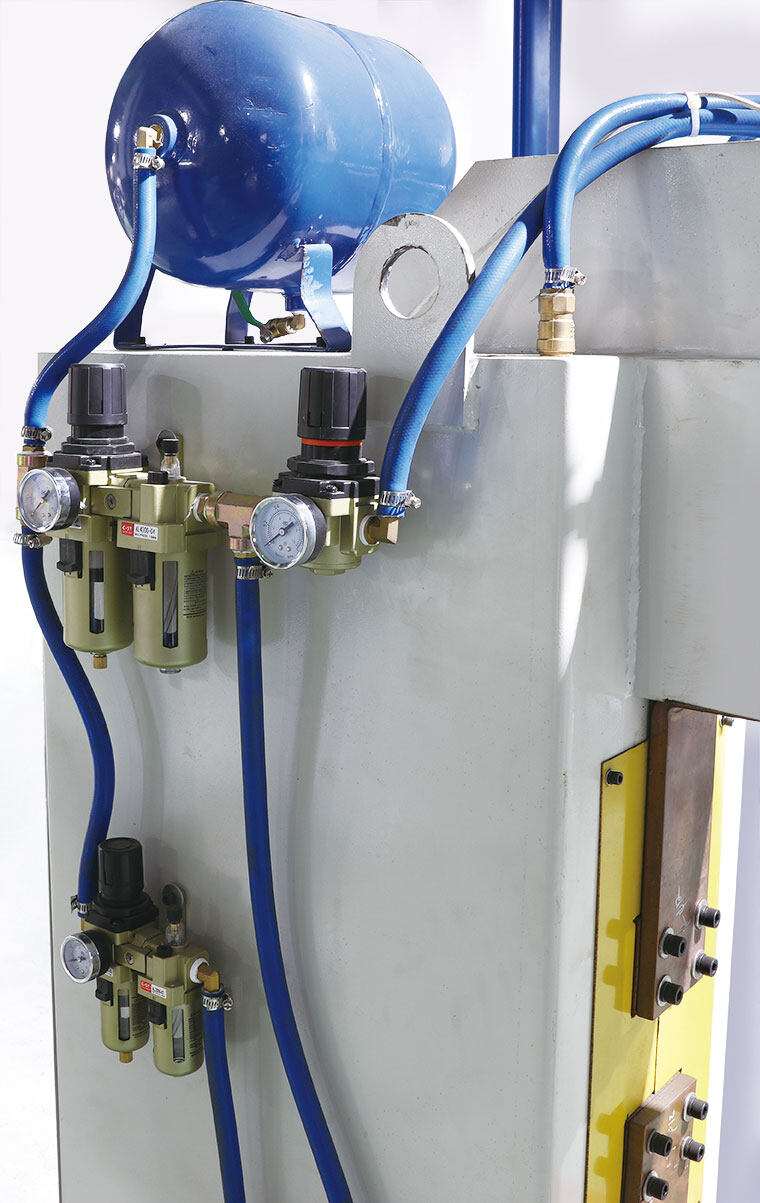

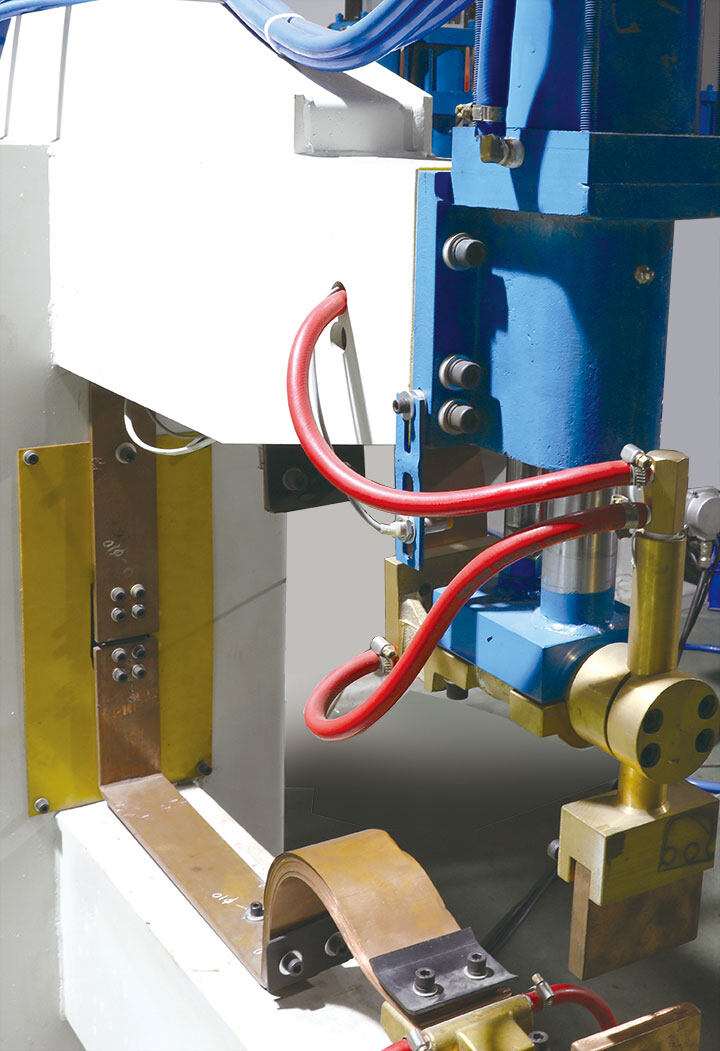

Инверторный сварочный аппарат

Принцип работы инверторного сварочного аппарата

"Инверсия" и "выпрямление" — это два противоположных понятия. Выпрямление — это процесс преобразования переменного тока в постоянный, а инверсия — это процесс преобразования постоянного тока в переменный. Источник питания для дуговой сварки, использующий инверторную технологию, называется "инверторным сварочным аппаратом".

Рабочий процесс инверторного сварочного и режущего оборудования заключается в выпрямлении и фильтрации трехфазного или однофазного переменного тока частотой 50 Гц для получения относительно плавного постоянного тока. Схема инвертора, состоящая из IGBT или полевого транзистора, преобразует постоянный ток в переменный ток частотой 15-100 кГц. После того, как напряжение понижается основным трансформатором промежуточной частоты, инвертор снова выпрямляет и фильтрует для получения стабильного выходного постоянного тока сварки (или снова выводится переменный ток требуемой частоты). Схема управления инверторного сварочного и режущего оборудования состоит из заданной схемы и схемы управления. Обрабатывая обратную связь сигналов напряжения и тока, реализуется управление циклом всей машины. Технология управления широтно-импульсной модуляцией (ШИМ) принята в качестве ядра для получения постоянных токовых характеристик быстрой широтно-импульсной модуляции и превосходных эффектов процесса сварки и резки.

Процесс инвертора требует мощных электронных коммутационных устройств. Инверторный сварочный аппарат, использующий биполярный транзистор с изолированным затвором (IGBT) в качестве коммутационного устройства, называется инверторным сварочным аппаратом IGBT. При сварке цепь замкнута. Именно потому, что цепь замкнута, ток во всей замкнутой цепи везде одинаков; Поскольку сопротивление везде разное, особенно сопротивление на незакрепленном контакте самое большое, это сопротивление в физике называется контактным сопротивлением. Согласно закону теплового действия тока (также известному как закон Джоуля), q = i2rt, если ток одинаков, часть с большим сопротивлением будет выделять больше тепла. При сварке контактное сопротивление между контактом электрода и свариваемым металлическим телом самое большое, и тепло, выделяемое в этой части, естественно, будет самым большим. Электрод также является сплавом с низкой температурой плавления, который будет быстро плавиться. Расплавленный сплав сердечника электрода будет прилипать к свариваемому объекту, а затем охлаждаться, свариваемый объект будет связан вместе.

Поскольку инверторный сварочный аппарат представляет собой типичный импульсный источник питания (с большими выходными характеристиками), выходная мощность велика, а рабочая среда сильно меняется, поэтому качество компонентов и деталей должно быть высоким, чтобы обеспечить стабильную работу и длительный срок службы.

В чем разница между инверторным сварочным аппаратом и сварочным аппаратом постоянного тока?

Самое большое различие между инверторным сварочным аппаратом и сложным сварочным аппаратом постоянного тока заключается в разных режимах выходного тока.

1. Модель сварочного аппарата постоянного тока и сварочного аппарата переменного тока — BX. Внутренняя структура — сверхбольшой силовой частотный трансформатор. Модель сварочного аппарата постоянного тока обычно начинается с ZX. В настоящее время основным сварочным аппаратом постоянного тока является инверторный сварочный аппарат постоянного тока ZX7.

2. Инверторный источник питания для дуговой сварки, также известный как инвертор для дуговой сварки, является новым типом источника питания для сварки. Этот источник питания обычно преобразует трехфазное напряжение сети переменного тока промышленной частоты (50 Гц) в постоянное после выпрямления и фильтрации входным выпрямителем, а затем инвертирует его в переменное напряжение промежуточной частоты от нескольких кГц до нескольких десятков кГц посредством чередующегося переключения мощных коммутационных электронных компонентов (тиристор SCR, транзистор GTR, полевой транзистор MOSFET или IGBT), и в то же время снижает его до нескольких десятков вольт, подходящих для сварки через трансформатор, а затем снова выпрямляется и выдает относительно стабильный постоянный сварочный ток посредством фильтрации реактивного сопротивления.

3. Инверторный сварочный аппарат имеет хороший сварочный эффект. Главное отличие заключается в весе. Вес составляет одну треть от веса сварочного аппарата переменного тока или даже легче. Он удобен в перемещении и подходит для нужд времени. Во время сварки инверторный сварочный аппарат имеет функцию зажигания горячей дуги, что более удобно для зажигания дуги. Более того, потребляемая мощность сварочного аппарата переменного тока намного больше, чем у сварочного аппарата постоянного тока. Поэтому энергосбережение является основной особенностью сварочного аппарата постоянного тока.
