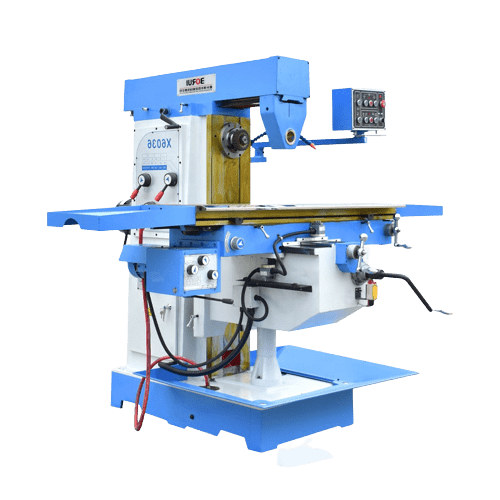

X6036 Подъемный стол Ручной горизонтально-фрезерный станок
Это ручной горизонтальный фрезерный станок. Основная поверхность направляющей закалена. Поверхность направляющей имеет высокую твердость и длительный срок службы. Вертикальная направляющая имеет вогнутую и выпуклую конструкцию. Она имеет хорошую жесткость и подходит для мощного высокоскоростного фрезерования.
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
Технические параметры горизонтального ручного фрезерного станка X6036
| СПЕЦИФИКАЦИИ | ЕДИНИЦЫ | X6128 | X6032 | X6036 |
|---|---|---|---|---|
| Размер стола | мм | 1200*280 | 1500*320 | 1500*360 |
| Перемещение стола | мм | 680/280/400 | 1000/300/400 | 1000/320/450 |
| Т-образный паз (число-ширина*шаг) | 3-14*50 | 3-16*70 | 3-18*80 | |
| Конус шпинделя | ИСО40 7:24 | IS0407:24 | ISO507:24 ISO40 7:24 | |
| Диапазон скоростей вращения шпинделя (шаги) | об/мин | 40-1300(12) | 40-1300(12) | 60-1800(12) |
| Расстояние между осью шпинделя и поверхностью стола | мм | 0-400 | 0-400 | 0-450 |
| Мощность главного двигателя | кВт | 3 | 3 | 4 |
| Вес машины | кг | 1300 | 2050 | 2400 |
| Габаритные размеры | мм | 1725*1450*1750 | 2070*1900*1850 | 2220*1790*1860 |
Характеристики горизонтально-фрезерного станка с подъемным столом X6036
- Угол горизонтального поворота рабочего стола составляет ±45°. Это может расширить диапазон обработки станка. Основная трансмиссия рабочего стола и часть подачи рабочего стола используют конструкцию с переключением передач. Он имеет широкий диапазон регулирования скорости, удобен и быстр.
- Главный вал подшипника станка представляет собой конический роликовый подшипник. Главный вал горизонтального универсального подъемного стола фрезерного станка X6036 имеет трехопорную конструкцию. Главный вал имеет хорошую жесткость системы и большую грузоподъемность. Главный вал использует энергоемкое торможение, которое имеет достаточный тормозной момент и быстро останавливается.
- Направление X/Y/Z рабочего стола имеет три типа: ручная подача, моторизованная подача и быстрая подача. Скорость подачи горизонтально-фрезерного станка X6036 может соответствовать различным требованиям обработки. Быстрая подача позволяет заготовке быстро достичь позиции обработки. Обработка выполняется удобно и быстро.
- Пара направляющих рельсов трех направлений X, Y и Z обработана сверхчастотной закалкой, прецизионной шлифовкой и шабрением и работает совместно с принудительной смазкой. Это может повысить точность и продлить срок службы станка.
- Ручное смазочное устройство может принудительно смазывать ходовой винт и направляющую.
- Направления X и Y горизонтального универсального фрезерного станка с подъемным столом X6036 приводятся в движение шариковыми винтами.
- Основание, корпус, рабочий стол, середина и подъемный суппорт отлиты из высокопрочных материалов. Они обработаны искусственным старением. Это может обеспечить устойчивость станка для длительного использования.
- Поворотный стол может быть сконфигурирован по мере необходимости. Также могут быть сконфигурированы принадлежности фрезерного станка. Например, индексирующая головка, для реализации вертикальной обработки зубчатых колес, спиральных канавок и т. д.
X6036 Горизонтальный универсальный подъемный стол фрезерный станок три движения формы
- Основное движение: Основное движение фрезерного станка — это вращательное движение фрезы, приводимой в движение шпинделем.
- Движение подачи: Движение подачи фрезерного станка представляет собой линейное перемещение рабочего стола для перемещения заготовки в трех взаимно перпендикулярных направлениях.
- Вспомогательное движение: Вспомогательное движение фрезерного станка представляет собой быстрое перемещение заготовки в трех взаимно перпендикулярных направлениях по рабочему столу.
Общие принадлежности ручного горизонтально-фрезерного станка X6036
- Маховик фрезерного станка (тяжелый)
- Однорычажная противовесная рукоятка (трехшарнирная рукоятка)
- Круглый маховик
- Индексная пластина
- Большая ручка
- Рифлёный маховик сзади
- Внутренний гофрированный маховик
- Маховик с двумя спицами и складной ручкой
ГОРИЗОНТАЛЬНОЕ ФРЕЗЕРОВАНИЕ
Конус шпинделя 7: 24 ISO50
Скорость вращения шпинделя: 60-1800 (12 шагов)
оборудование с ЧПУ
РАБОЧИЙ СТОЛ
Ультразвуковое руководство по закалке, прецизионному шлифованию и шабрению.
производство станков с ЧПУ
АВТОМАТИЧЕСКАЯ ПОДАЧА ПО ОСЯМ XY
Электрический подъем по оси Z сокращает время обработки.
3-осевой вертикальный обрабатывающий центр с ЧПУ
3-осевой цифровой датчик
3-осевой цифровой индикатор
необязательно, требуются дополнительные расходы
производитель станков с ЧПУ в Китае
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Стандартно используются электрические компоненты китайских марок: Schneider и Siemens.
