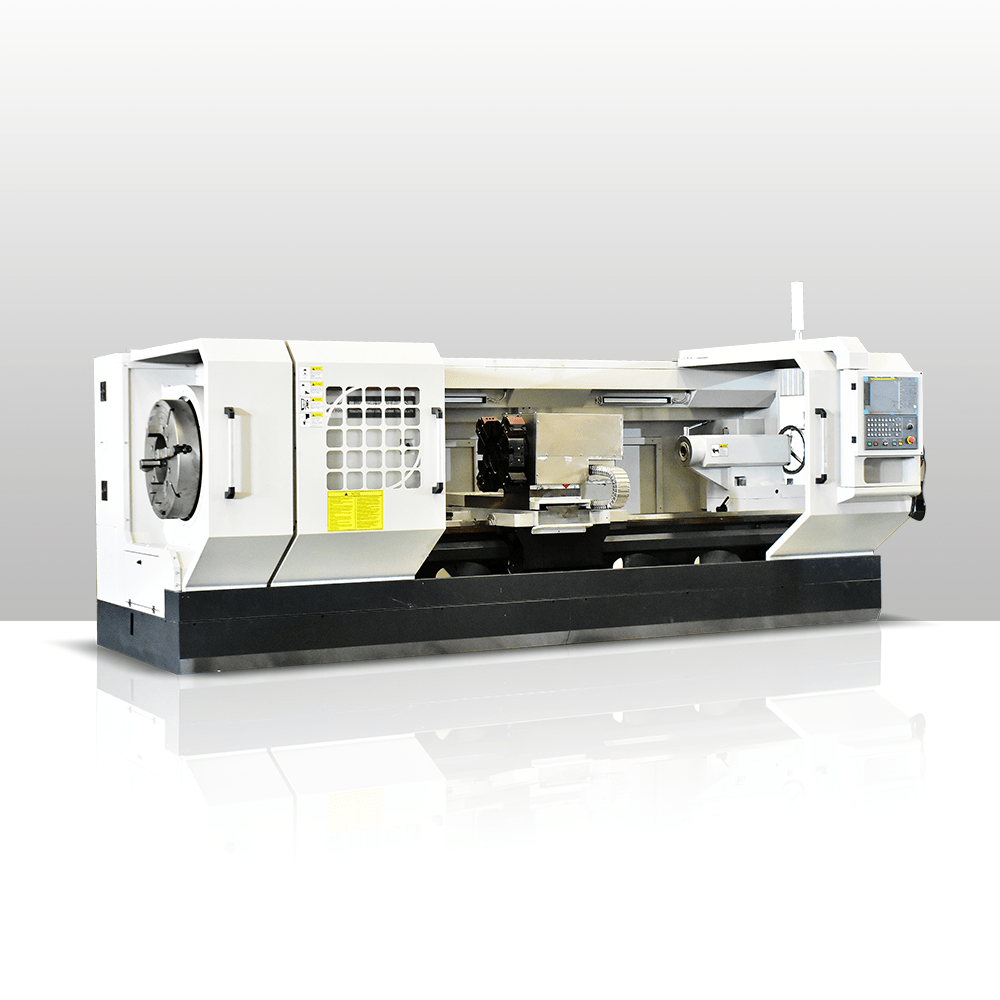

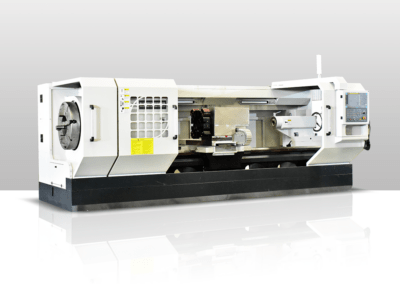

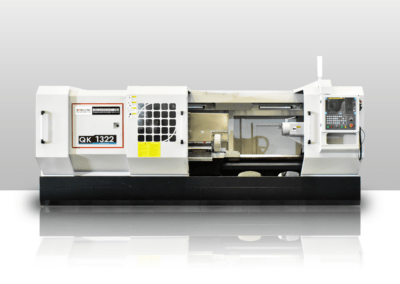

Токарно-винторезный станок с ЧПУ QK1322
Макс.вылет над станиной: 630/800 мм
Модель: QK1322
Большое отверстие шпинделя
Полная защита
Полная система охлаждения
Идеальная система смазки
Светодиодный рабочий свет

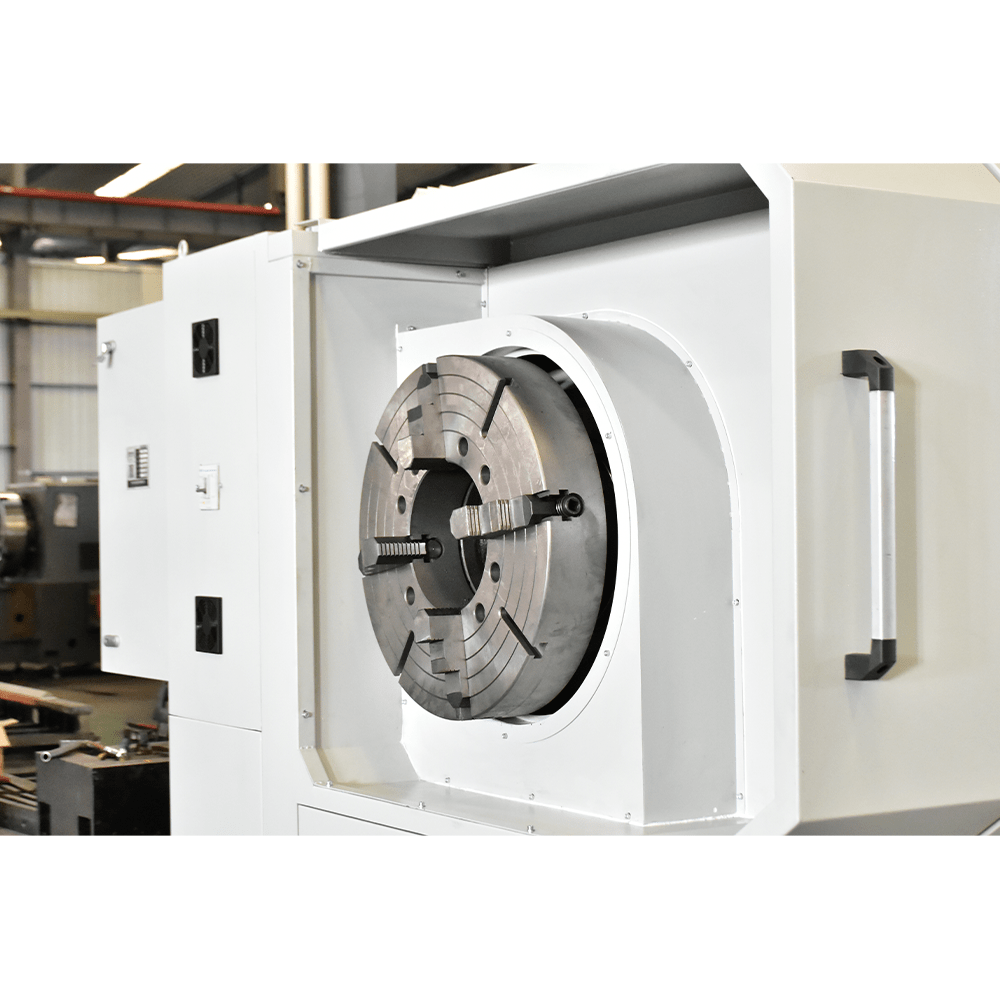

3-х кулачковый ручной патрон

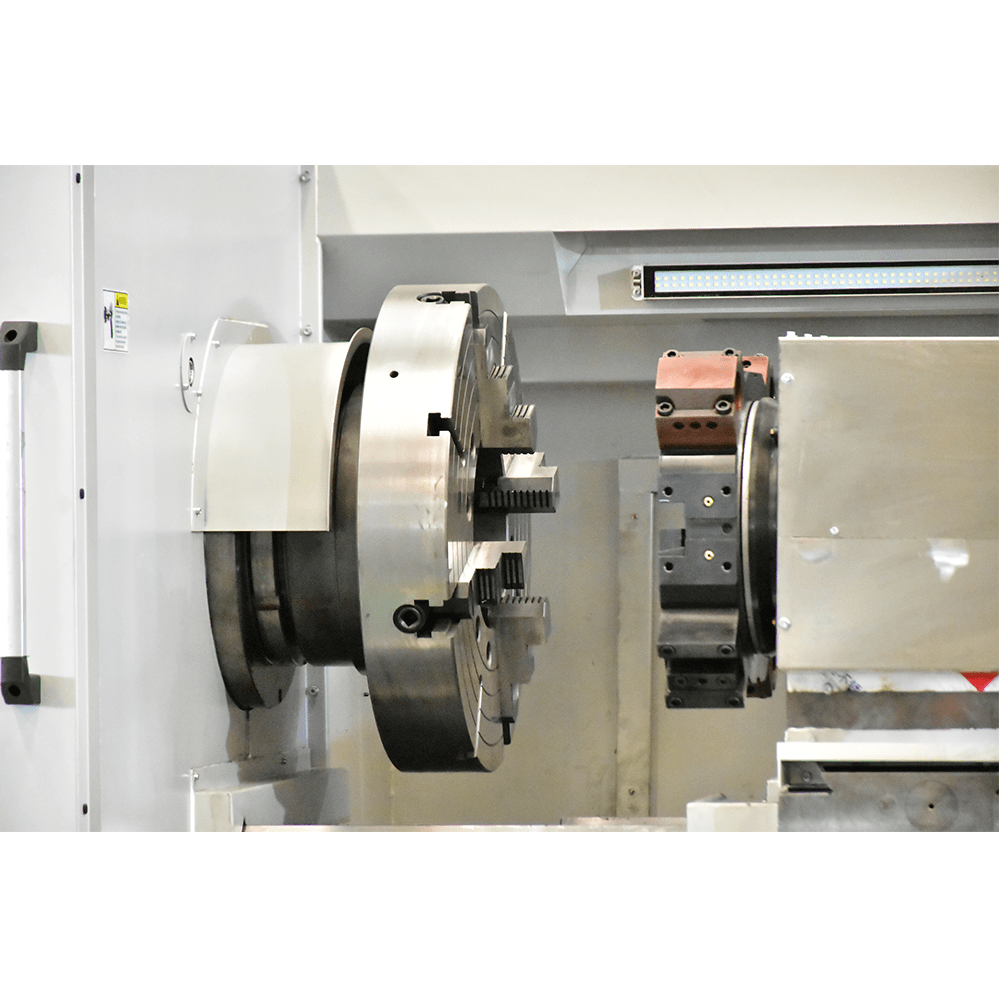

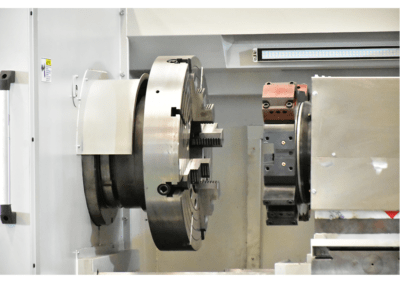

Револьверная головка с ЧПУ 4-позиционная

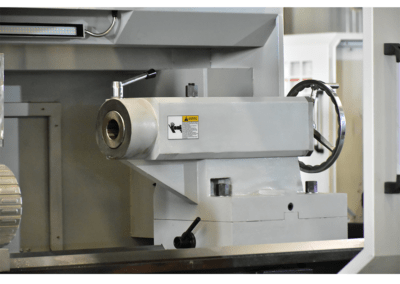

Ручная задняя бабка
Ящик для инструментов и инструменты
Задний кронштейн
Система охлаждения вращения
Руководство по задней бабке
Двойной патрон
Система освещения
3 фазы 380В 50Гц
Система ЧПУ Стандарт: GSK, Дополнительно: Siemens, Fanuc, Mitsubishi и другие
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
CNC-Pipe-Threading-Lathe-Machine-QK1322-2
CNC-Pipe-Threading-Lathe-Machine-QK1322-7 (1)
CNC-Pipe-Threading-Lathe-Machine-QK1322-6

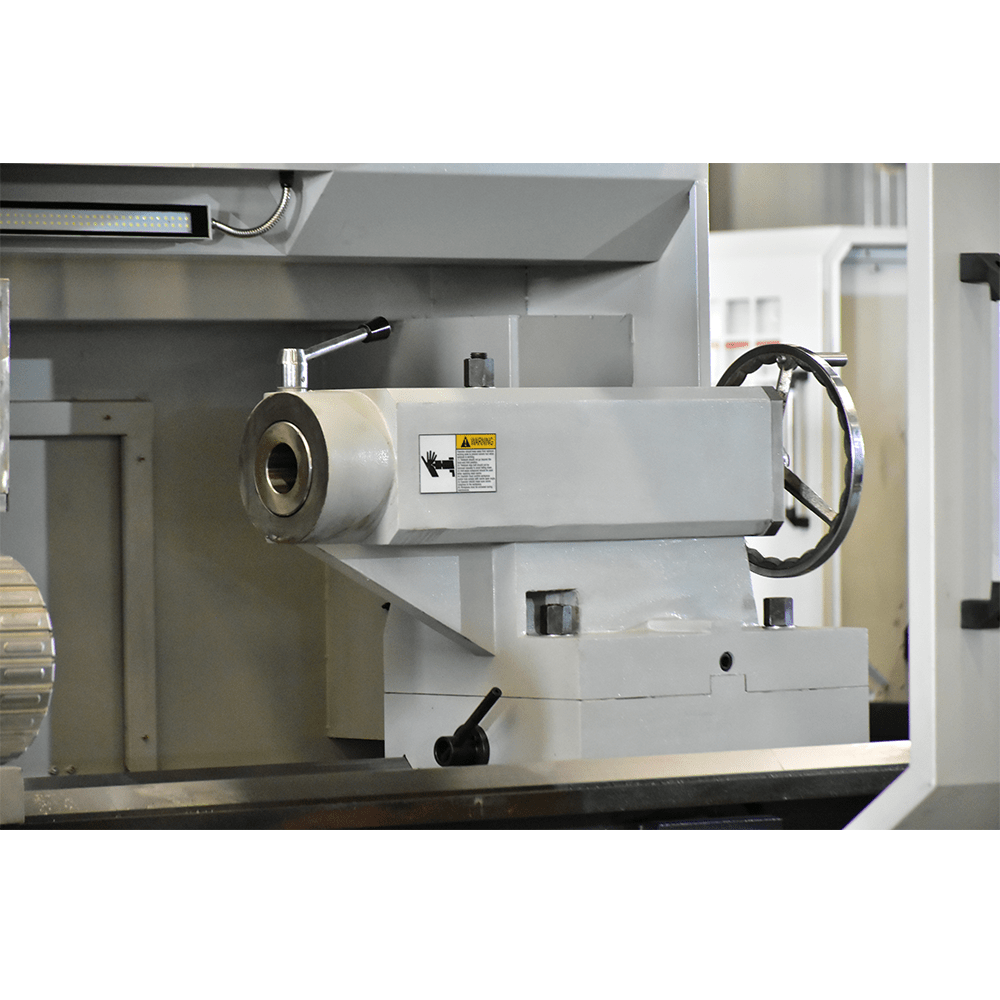

CNC-Pipe-Threading-Lathe-Machine-QK1322-5
CNC-Pipe-Threading-Lathe-Machine-QK1322-4 (1)
CNC-Pipe-Threading-Lathe-Machine-QK1322-3
Токарно-винторезный станок с ЧПУ：
- Главный вал оснащен высокоточными подшипниками качения, а высокоточная вращающаяся пластина оснащена высокоточной шарико-винтовой передачей.

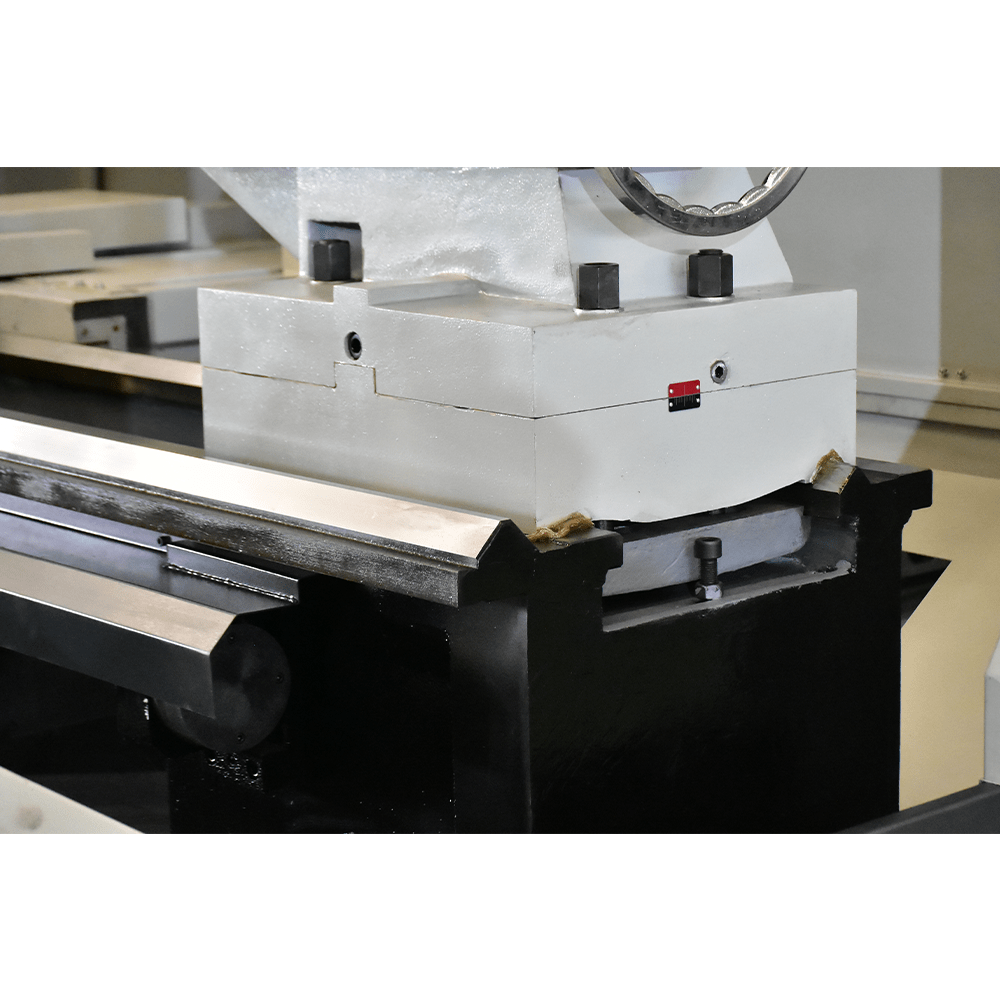

- После этого направляющая станка изготавливается из износостойкого чугуна и подвергается закалке на тонких частотах.
- QK1322 особенно подходит для резьбонарезания в условиях массового производства.
- QK1322Этот станок также может обрабатывать вращающиеся детали.
- Он отличается высокой степенью автоматизации, простотой программирования и высокой точностью обработки.
- Две оси управления рычажным механизмом станка, полузамкнутый контур управления, ось Z и ось X используют шарико-винтовую передачу.
- Основные компоненты, такие как основание кровати, сама кровать и изголовье, отлиты из высокопрочных материалов, что обеспечивает длительный срок службы станка.
- Добавьте серводвигатель переменного тока для реализации вертикального и горизонтального перемещения.
Добавьте здесь текст заголовка
| СПЕЦИФИКАЦИЯ | QK1322 | |
|---|---|---|
| Качели над кроватью | мм | 630/800 |
| Качание над поперечным суппортом | мм | 340/520 |
| Расстояние между центрами | мм | 1000-6000 |
| Диапазон трубной резьбы | мм | 50-220 |
| Ширина направляющей | мм | 550 |
| Макс.грузоподъемность | Т | 3 |
| Отверстие шпинделя | мм | 225 |
| Ступени скорости вращения шпинделя | — | VF.4 шага |
| Диапазон скоростей шпинделя | об/мин | 20-600 |
| Чак | мм | Φ500/3-кулачковый ручной |
| Револьверная головка/резцедержатель | — | Револьверная головка с ЧПУ, 4 позиции |
| Размер хвостовика инструмента | мм | 32×32 |
| Перемещение по оси Y | мм | 320/420 |
| Перемещение по оси Z | мм | 1000-6000 |
| Ускоренный ход по оси X | мм/мин | 4000 |
| Ускоренный ход по оси Z | мм/мин | 6000 |
| Диаметр пиноли тейлстока | мм | φ100 |
| Конус пиноли Tailstosk | мм | МТ5/МТ6 |
| Ход пиноли задней бабки | мм | 250 |
| Главный шпиндельный двигатель | кВт | 11 |
| Двигатель насоса охлаждающей жидкости | кВт | 0,25 |
| Ширина х Высота | мм | 1880×1850 |
| Длина | мм | 3000/8300 |
| Вес нетто | Т | 4.7-8.7 |
