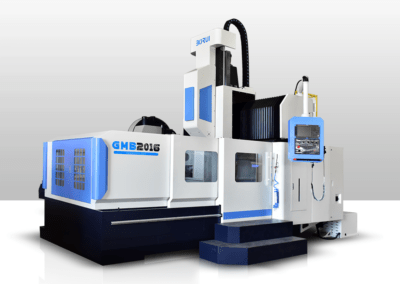

Портальный фрезерный станок GMB2016
Тяжелый портальный обрабатывающий центр BORUI серии LM, рабочий стол может быть выбран размером 3000*1800 или 4000*2070, используется шпиндель BT50 производства Тайваня.
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
GMB2016-Gantry-CNC-Milling-Machine-3
GMB2016-Gantry-CNC-Milling-Machine-5
GMB2016-Gantry-CNC-Milling-Machine-6 (1)
GMB2016-gantry-machining-center-2
BR3018-CNC-Gantry-Milling-Machine-2
Описание продукта
1. Станок изготовлен из высококачественного чугуна, а обработка старением устраняет напряжение, эффективно подавляя деформацию и вибрацию станка, вызванные силой резания, а компоновка является разумной.
2. Станок имеет конструкцию с подвижной колонной и порталом, а большой ход занимает небольшую площадь, что экономит площадь цеха для клиентов;
3. Обработка ключевых деталей станка осуществляется на передовом оборудовании. Первоклассное обрабатывающее оборудование обеспечивает высокую точность обработки деталей станка и является важным показателем для обеспечения технических характеристик станков.
4. Усовершенствованная конструкция конструкции и совершенные технологические параметры гарантируют, что станок будет иметь высокую точность обработки и долговременное сохранение точности, а станок будет иметь хорошую однородность обрабатываемых деталей.
5. Благодаря использованию магазина инструментов известного тайваньского бренда смена инструмента становится стабильной и долговечной.
6. Опционально SIEMENS, KND, FANUC, MITSUBISHI, GSK и другие отечественные и зарубежные операционные системы.
7. Рабочий стол станины, включая колонны, балки, седла, шпиндельные коробки и другие крупные детали, упомянутые ниже, отлиты из высокопрочных чугунных материалов и технологии смоляного песка. Эти крупные детали спроектированы с помощью компьютерного трехмерного программного обеспечения, а расположение реберных пластин является разумным для повышения жесткости крупных деталей.
8. Станок имеет мехатронную конструкцию, общая компоновка компактна и разумна, эксплуатация дешева, а централизованная панель управления станком проста в обслуживании.
Основной компонент: Контроллер
Система: GSK/KND/SIEMENS/FANUC/MITSUBISHI
Смена инструмента: OKADA (Тайвань)/DETA/HDW
Шпиндельный узел: Тайвань Поса/ Тайвань VOLIS/ Roral
ШАРИКОВИНТ X/Y/Z：Hiwin/PMI
Пневматический элемент: Air TAC (Тайвань)
Разжимной цилиндр: Hao cheng (Тайвань)
Автоматический масляный лубрикатор: Hu run (Тайвань)/японский HERG
Подшипник винта: TPI (тайваньский бренд)/NSK/SKF
Трехосевой двигатель: блок с ЧПУ-контроллером
Охлаждение насоса: PMY-25-5
Система смазки: однопроводное демпфирование
Дополнительные аксессуары:
1.Делительная головка

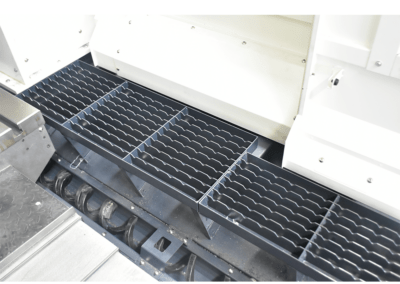

2.Автоматический транспортер стружки
3. Комплекты зажимов
4.Плоские тиски
5. Скорость вращения шпинделя выше 12000 об/мин (прямой контакт шпинделя)
6.Центрирование 65мм +отдельная игла
7. Индикатор оси Z
8.Шпиндель сам выводит воду +сепаратор масляно-водяной
9.Шпиндель 10000 об/мин
Технические характеристики
| СПЕЦИФИКАЦИИ | ЕДИНИЦЫ | LM3020 | ЛМ4024 |
|---|---|---|---|
| Размер стола | мм | 3000×1800 | 4000×2070 |
| Перемещение по оси X | мм | 3000 | 4000 |
| Перемещение по оси Y | мм | 2200 | 2400 |
| Перемещение по оси Z | мм | 1000 | 1000 |
| Т-образный паз (номер паза*ширина*шаг) | мм | 9-22-180 | 9-28-220 |
| Расстояние между столбцами | мм | 2200 | 2400 |
| От торца шпинделя до стола | мм | 200-1200 | 200-1200 |
| Конус шпинделя | БТ50 | БТ50 | |
| Скорость подачи (X/Y) | мм/мин | 8000 | 8000 |
| Скорость подачи (Z) | мм/мин | 6000 | 6000 |
| Быстрое перемещение (X/Y) | мм/мин | 15000 | 15000 |
| Ускоренный ход (Z) | мм/мин | 12000 | 12000 |
| Скорость шпинделя | об/мин | 30-6000 | 30-6000 |
| Мощность шпинделя | кВт | 18 | 22 |
| Точность позиционирования | мм | 0,022 | 0,022 |
| Точность повторения | мм | 0,012 | 0,012 |
| Размеры | мм | 8800*4000 | 9300*4300 |
| Вес машины | кг | 30000 | 38000 |
ТАЙВАНЬ ШПИНДЕЛЬ
Знаменитый тайваньский шпиндель. Высокая скорость, высокая точность, хорошая отделка поверхности.
СТЕНДА КОЛОННА
24 Арм УВД
ВЕРСТАК
Изготовлен из материалов высокой плотности, высокой жесткости, высокой прочности и хорошей износостойкости.
СИСТЕМА УПРАВЛЕНИЯ ЧПУ
Дополнительно: GSK/KND/SIEMENS/FANUC/MITSUBISHI
ЦИЛИНДР БАЛАНСА АЗОТА
Серводвигатель шпиндельной головки движется вверх и вниз
Вес плоской и горизонтальной головки шпинделя
Реализовать высокоскоростную и высокоточную обработку
