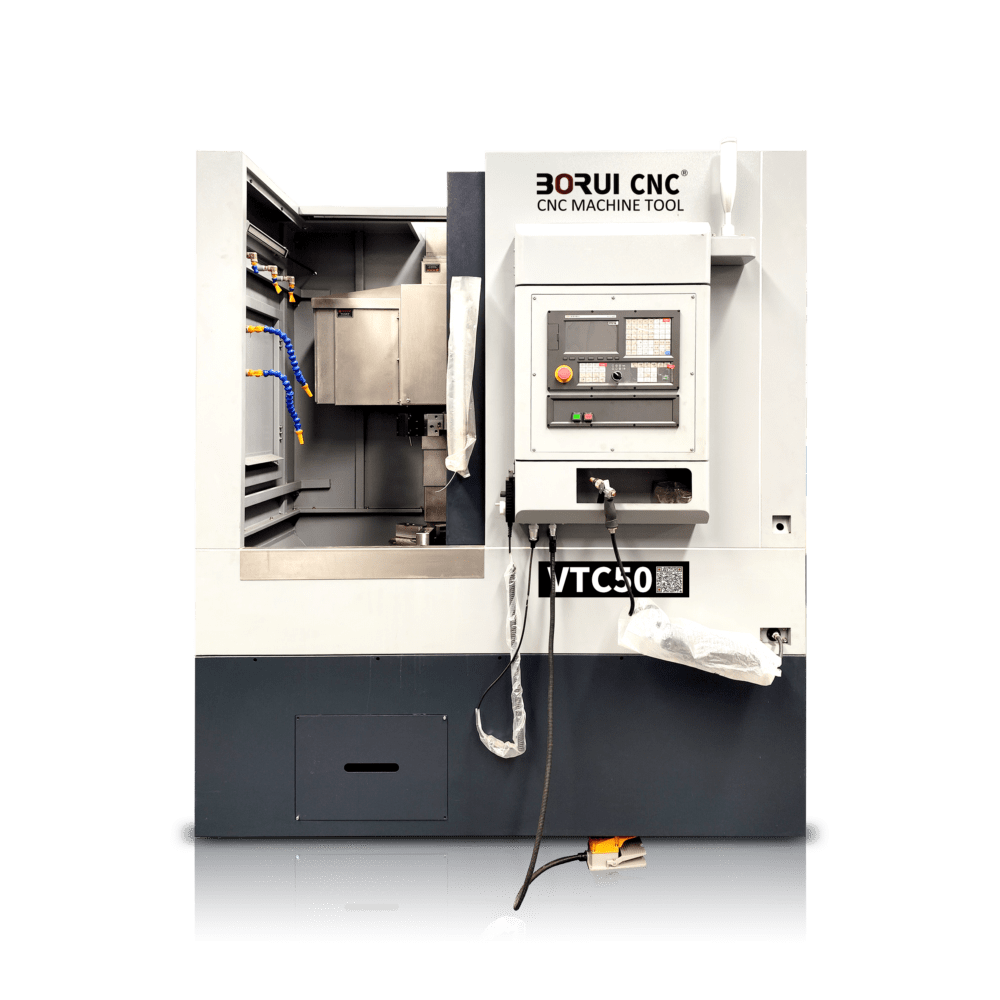

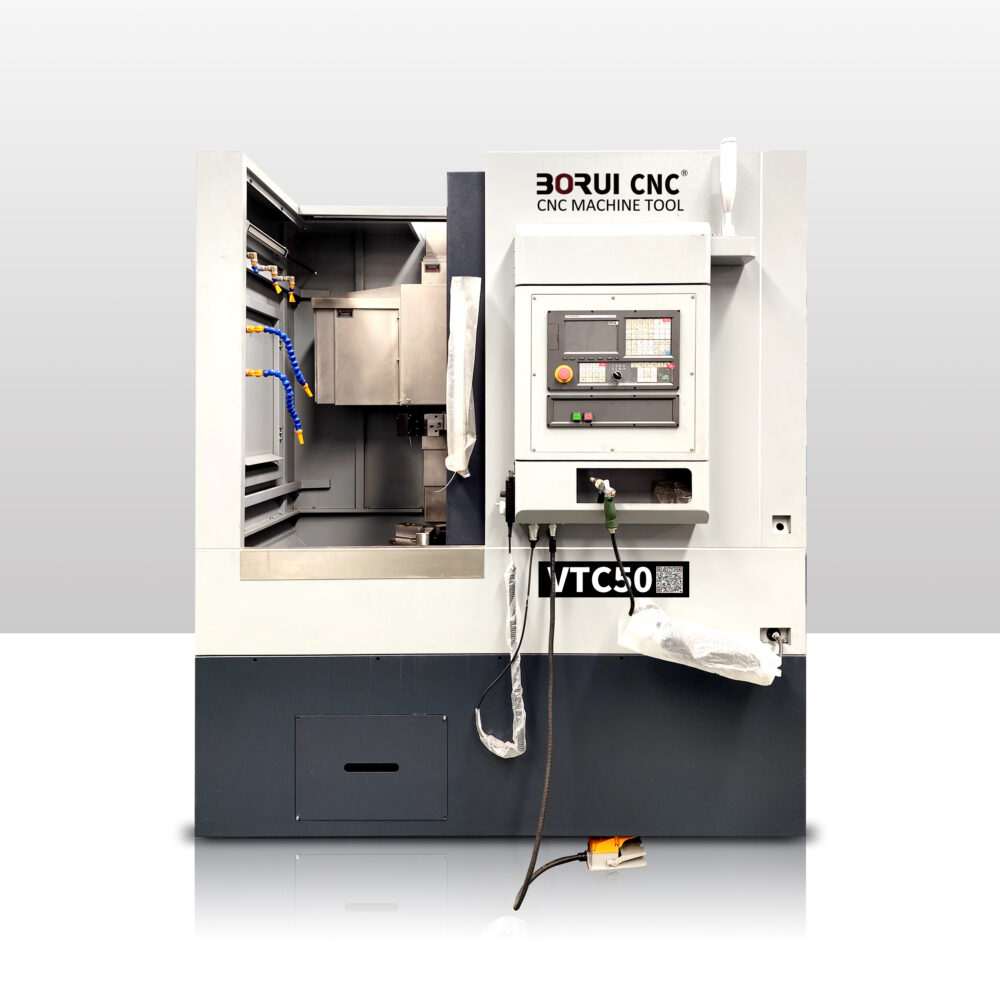

Вертикальный токарный станок с ЧПУ VTC
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
VTC50-Vertical-CNC-Lathe-Machine-1000×1000
VTC50-Vertical-CNC-Lathe-Machine-2-1000×1000
VTC50-Vertical-CNC-Lathe-Machine-3-1000×1000
Vertical-CNC-Lathe-Machine-2-1000×1000
Vertical-CNC-Lathe-Machine-3-1000×1000
Vertical-CNC-Lathe-Machine-1000×1000
Характеристики вертикального токарного станка с ЧПУ VTC
- Полная защита
- Трехкулачковый патрон
- Ножной переключатель
- Гидравлический блок
- Автоматическая система смазки
- Рабочая лампа
- Трехцветный предупреждающий свет
- Счетчик заготовок
- Система промывки охлаждения
- Электрический блок кондиционера
- Ящик для инструментов
- Конвейер для стружки
- Тележка для железных опилок
- Руководство по эксплуатации
- Система ЧПУ Стандарт: GSK, Дополнительно: Siemens, Fanuc, Mitsubishi и другие
Технические параметры вертикального токарного станка с ЧПУ VTC
|
СПЕЦИФИКАЦИИ
|
ЕДИНИЦЫ
|
ВТС50
|
ВТС60
|
ВТС70
|
VTC100A
|
|
Перемещение по оси X
|
мм
|
-350
|
-675
|
-700
|
-870
|
|
Перемещение по оси Z
|
мм
|
120-620
|
65-715
|
130-830
|
60-1110
|
|
Макс. диаметр качания
|
мм
|
650
|
650
|
800
|
1200
|
|
Макс. диаметр поворота
|
мм
|
500
|
600
|
700
|
1000
|
|
Максимальная высота среза
|
мм
|
500
|
600
|
700
|
1000
|
|
Диапазон скоростей шпинделя
|
об/мин
|
100-1000
|
100-1000
|
100-800
|
100-800
|
|
Двигатель шпинделя
|
кВт
|
15
|
18.5
|
22
|
37
|
|
Внешний диаметр шпинделя
|
мм
|
130
|
160
|
160
|
200
|
|
Тип и диаметр патрона
|
Дюйм
|
Гидравлический патрон 15”
|
Гидравлический патрон 18”
|
Гидравлический патрон 21”
|
Гидравлический патрон 32”
|
|
Тип башни
|
4-станционный, 8-станционный (опционально)
|
4-станционный, 8-станционный (опционально)
|
4-станционный, 8-станционный (опционально)
|
4-станционный, 8-станционный (опционально)
|
|
|
Двигатель охлаждающей жидкости
|
ж
|
450+450
|
450+450
|
450+750
|
750+750
|
|
Производительность насоса
|
М3/ч
|
2м³/ч
|
2м³/ч
|
4м³/ч
|
4м³/ч
|
|
Точность позиционирования
|
мм
|
±0,005
|
±0,005
|
±0,005
|
±0,008
|
|
Точность повторного позиционирования
|
мм
|
±0,01
|
±0,01
|
±0,01
|
±0,01
|
|
Габаритные размеры
|
мм
|
2100x2500x2750
|
1710x2050x2910
|
2400x1800x3200
|
2800x2400x3870
|
|
Вес машины
|
кг
|
5500
|
7500
|
8000
|
11000
|
Преимущества вертикального токарного станка с ЧПУ

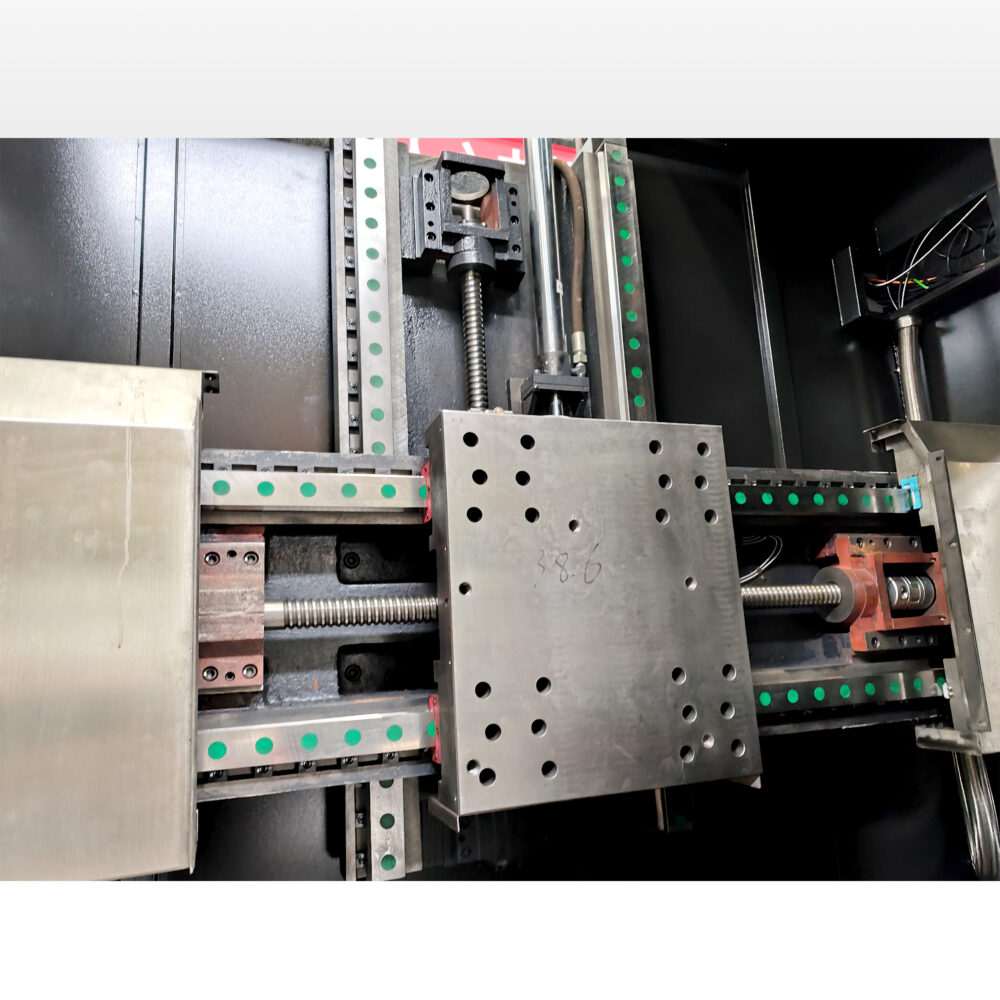

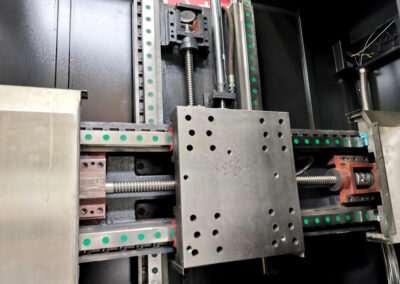

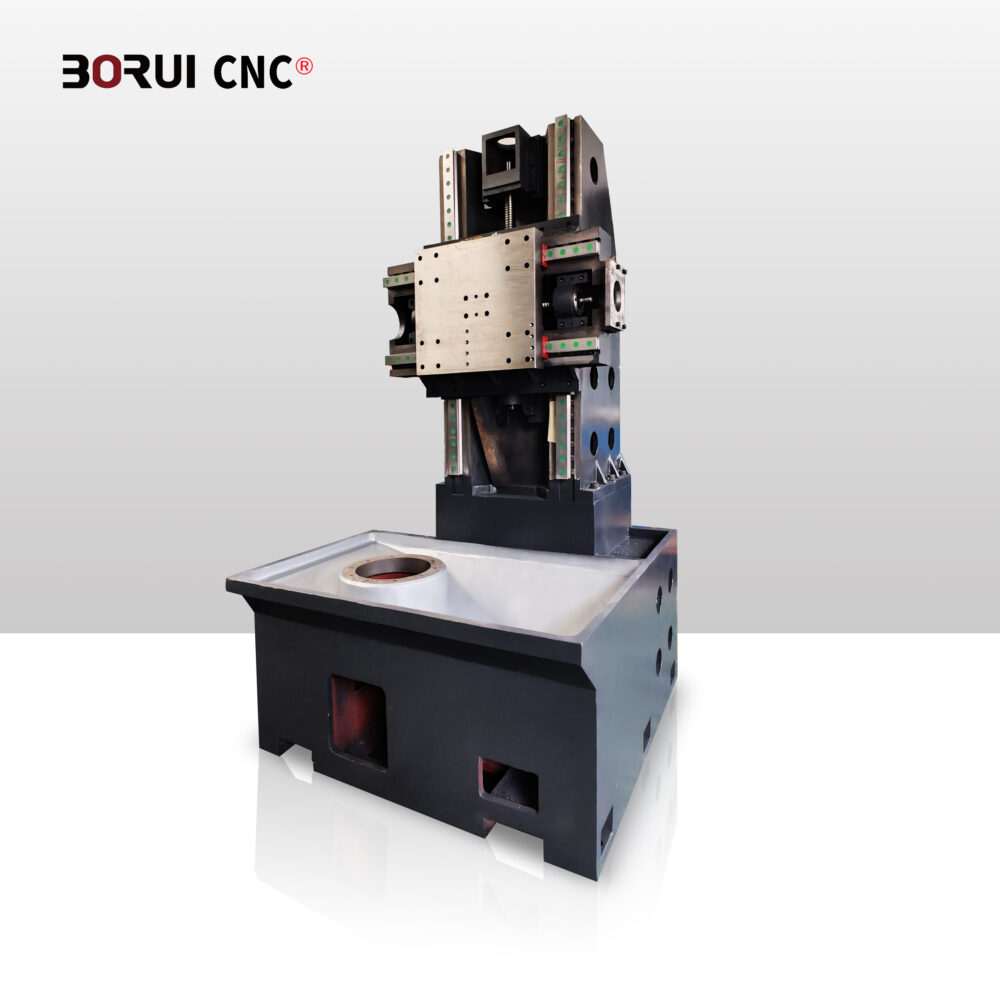

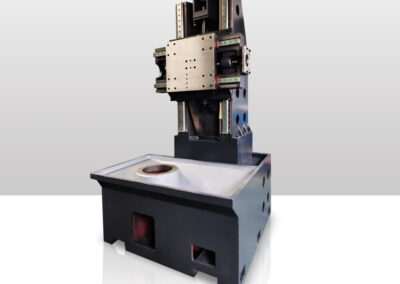

- Станок представляет собой линейный суппорт роликового типа. Обладает сверхвысокой жесткостью и перегрузочной способностью;
- Ременной шкив шпинделя станка соединен с серводвигателем числового программного управления шпинделя посредством ремня.
- Этот вертикальный токарный станок с ЧПУ может работать с различными скоростями вращения шпинделя, необходимыми для черновой и чистовой обработки деталей.
- Подручник станка имеет горизонтальную или вертикальную многопозиционную конструкцию с числовым программным управлением.
- Это может сократить время смены инструмента и значительно повысить эффективность работы.
- Верхний конец шпинделя может быть оснащен верстаком или гидравлическим патроном в зависимости от требований пользователя.
- Наклонный цилиндр применяется к нижнему концу шпинделя. Он служит для сжатия обрабатываемых заготовок или для управления гидравлическим патроном.
- Данный станок может быть оснащен отечественной системой числового программного управления HNC, KND, GSK. Также он может быть импортирован в систему по желанию пользователя.
