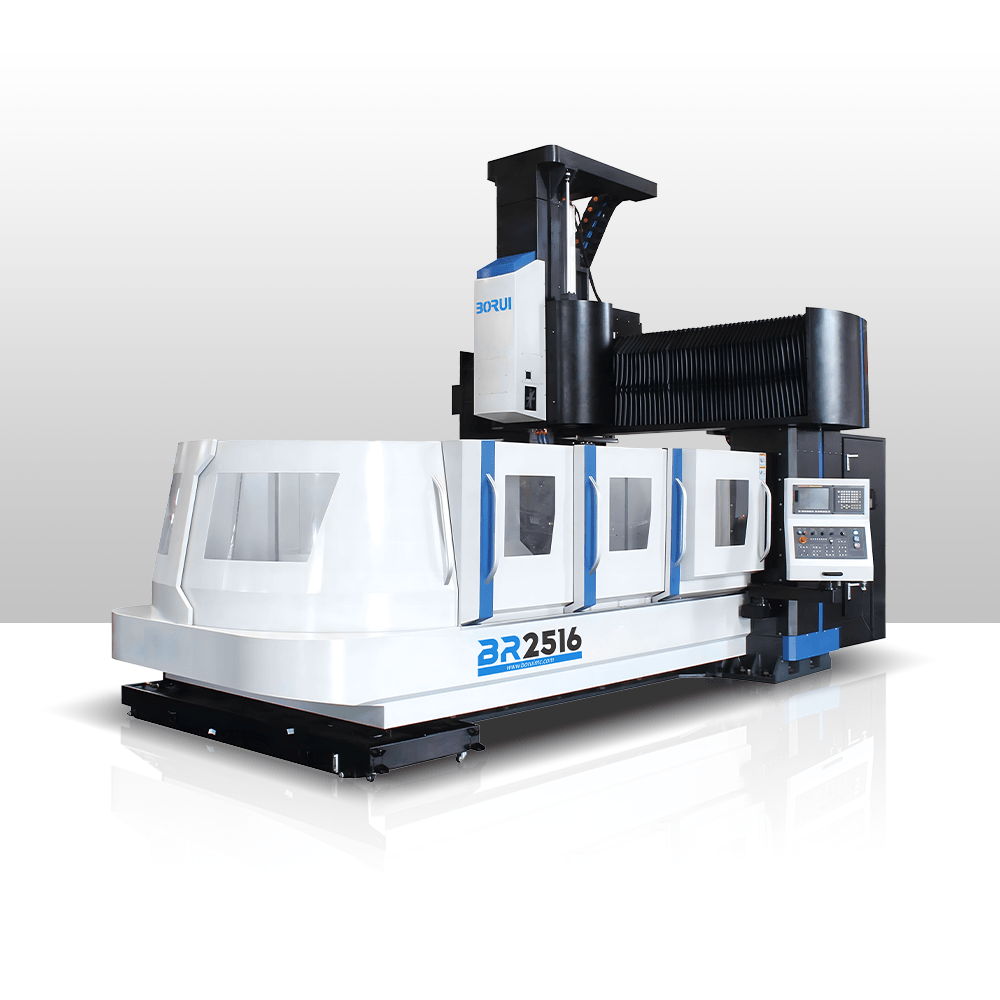

Портальный фрезерный станок с ЧПУ BR2516
Стол: 25 00x 1300 мм
Модель: BR2516
24-дисковый АТС
Скорость вращения шпинделя 6000
Шпиндель имеет бесступенчатый диапазон скоростей.
Трехосная система смазки
Отдельный маховик
Освещение станка рабочее освещение
Случайный технологический документ
Литье смоляных песчаных форм
линейная направляющая
Вертикальная компоновка рамы
Системы могут быть выбраны в соответствии с требованиями заказчика.

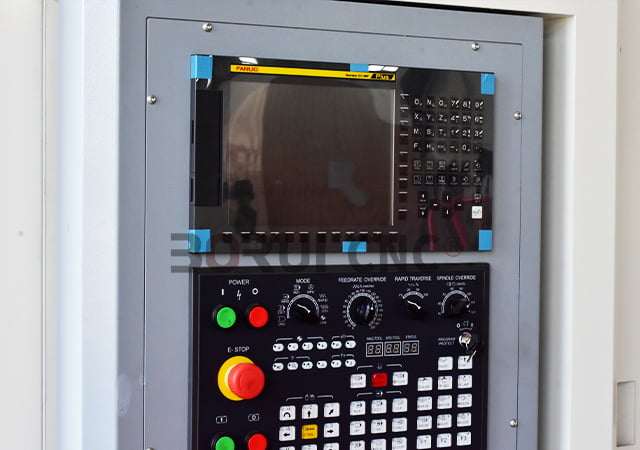

СИСТЕМА ЧПУ УПРАВЛЕНИЯ
SIEMENS, KND, FANUC, MITSUBISHl, GSK и другие операционные
Полная защита
Литые станины высокой твердости
Воздух для очистки конуса шпинделя
Охлаждение и теплообменник электрического шкафа
Чистящий воздушный пистолет
Резервуар для хранения стружки
Сервотрансформатор
Фундаментная железная подушка и регулировочный болт
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.

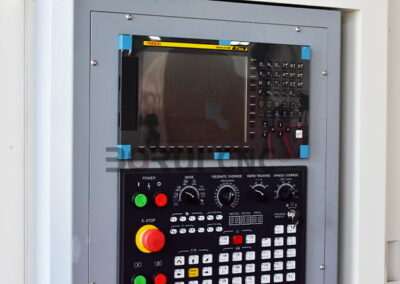

CNC-control-system

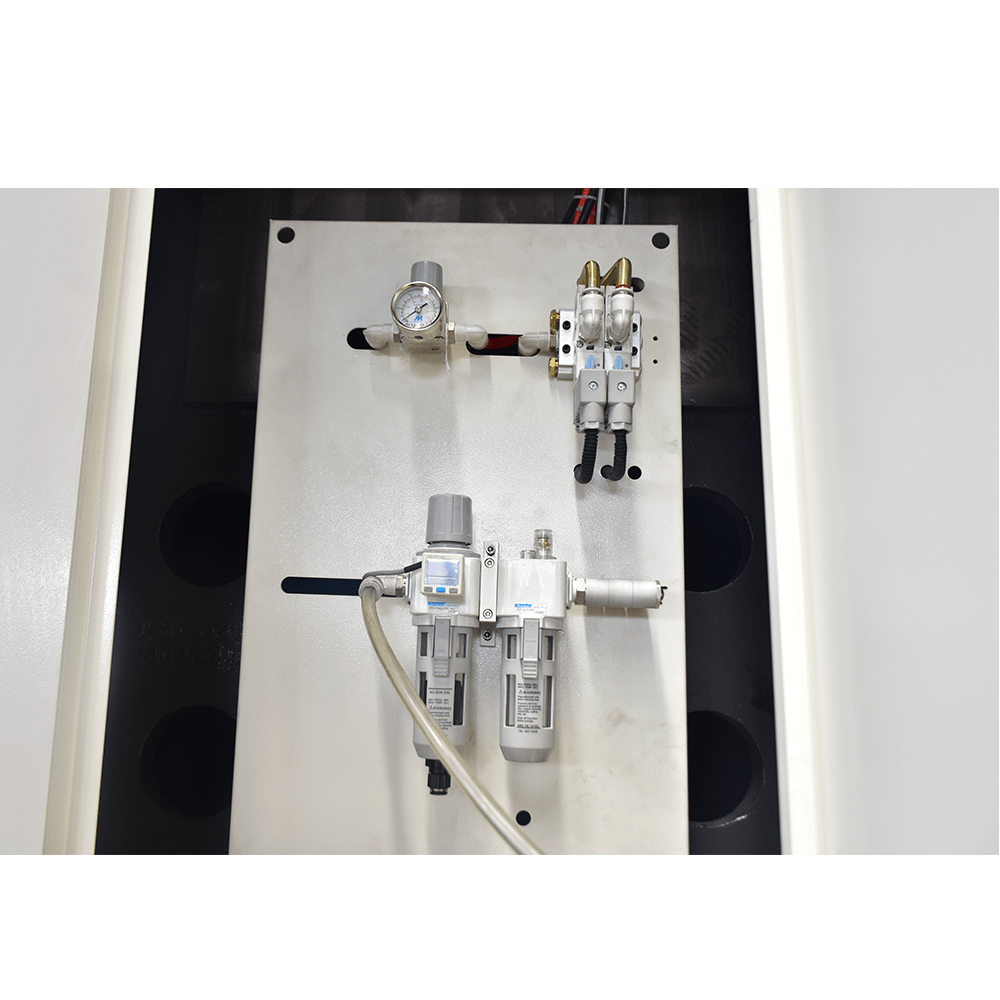

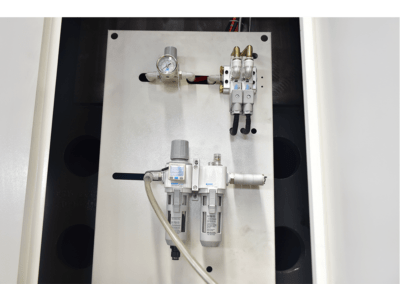

BR1312-CNC-gantry-machining-center-6

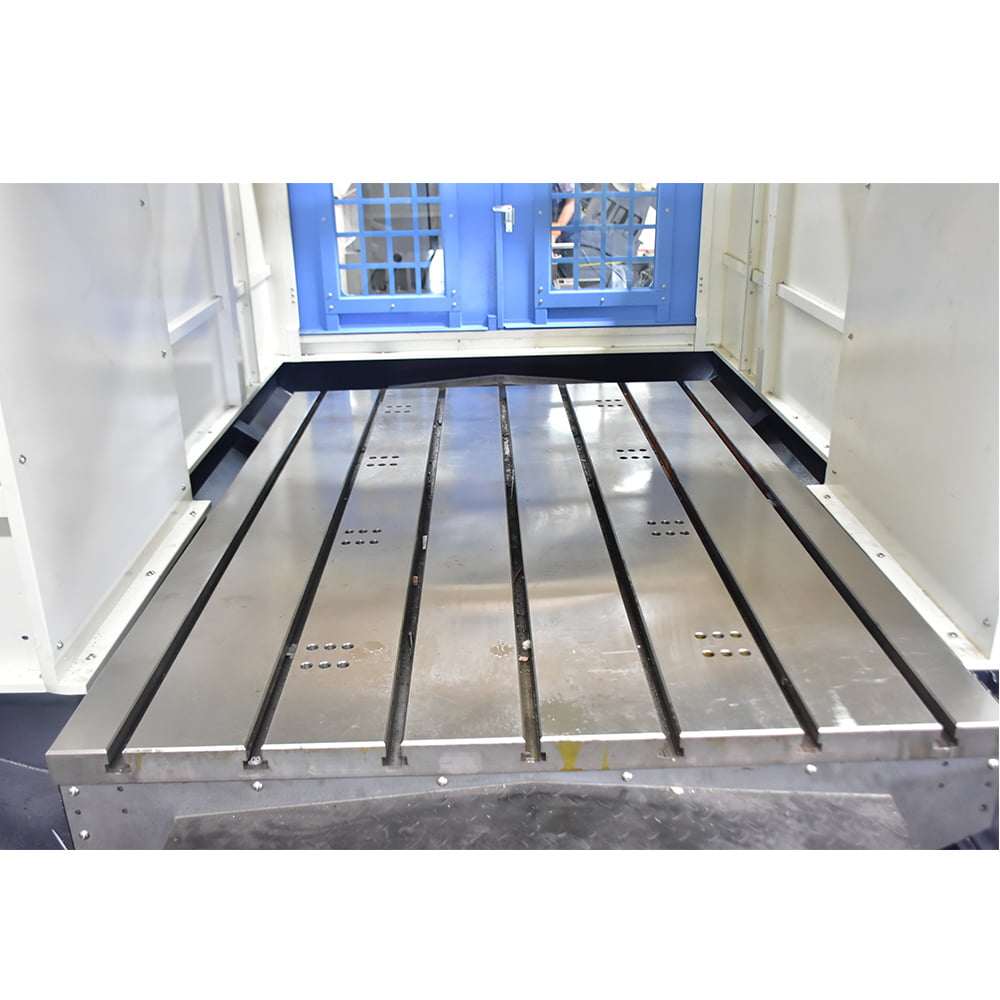

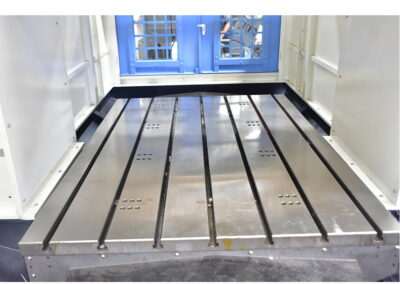

BR3022-Heavy-Duty-CNC-Gantry-Milling-Machine-3
Преимущества портального фрезерного станка с ЧПУ BR2516:
- Режущая и скручивающая нагрузка имеет достаточную жесткость, сильное сопротивление резанию, высокую точность.
-
После закалки и последующей шлифовки направляющая приобретает высокую жесткость и пригодна для повторной резки.
- После процесса ручного шабрения, чтобы гарантировать, что совмещенная поверхность станка больше, точность станка хорошая, точность высокая.
- Скребковая поверхность удерживает смазочное масло, обеспечивая полную смазку и долговечность направляющей.
-
Состоит из винта и серводвигателя, трехосевой приводной системы X, Y, Z.
- Каждый привод смазывается системой смазки, что снижает сопротивление трения и увеличивает срок службы машины.
-
Высокая скорость перемещения, трехосное соединение.
Технические параметры портального фрезерного станка с ЧПУ BR2516:
| СПЕЦИФИКАЦИИ | BR2516 | |
|---|---|---|
| Система управления | ||
| Программное обеспечение: AICC2/R660/nano smooth/точка перегиба дуги/зеркальная обработка | FANUC 0I MF PLUS 3 шт. | |
| Монитор: двойной экран с поддержкой китайского и английского языков | 10,4″цветной экран/10″цветной экран | |
| Интерфейс CF-карты, портативная операционная система | ||
| Рабочие поездки | ||
| ось x | 2500 | мм |
| ось Y | 1650 | мм |
| ось z | 750 | мм |
| От торца шпинделя до стола | 150~900 | мм |
| Рабочий стол | ||
| Размер стола | 2500X1300 | мм |
| Макс. грузоподъемность | 5 | Т |
| Размер Т-образного паза | 22x180x7 | мм |
| Шпиндель | ||
| Скорость шпинделя | 6000 | об/мин |
| Конус шпинделя | БТ50 | |
| Двигатель шпинделя | 15/18.5 | кВт |
| Крутящий момент шпинделя | 236 | Нм |
| Шпиндель на обоих концах | 4 | шт. |
| Слайд-путь | ||
| направляющая оси x 2 | 55×2 каток класса P | мм |
| направляющая оси Y 2 | 55×2 каток класса P | мм |
| Т-образный плунжер оси Z | Трудный путь | мм |
| Приводной винт | ||
| Точность шарико-винтовой передачи | класс C3 | |
| Диаметр шарикового винта xyz | 63/50/50 | мм |
| Трехосевой свинец | 10 | мм |
| Подключение двигателя | Прямой | |
| Количество подшипников на обоих концах | 6/6/5 | шт. |
| Трехосный двигатель | ||
| двигатель оси xz | бис40 | Нм |
| двигатель оси y z | бис40 | Нм |
| двигатель z-оси (баланс азота) | бис40 (тормоз) | Нм |
| Скорость подачи | ||
| скорость быстрой подачи по оси x | 15000 | мм/мин |
| Скорость быстрой подачи по оси Y | 15000 | мм/мин |
| Скорость быстрой подачи по оси Z | 12000 | мм/мин |
| Скорость подачи при резке по трем осям | 0-10000 | мм/мин |
| Инструмент (необязательно) | ||
| Макс. длина инструмента | 300 | мм |
| Макс. диаметр инструмента | Ø100 | мм |
| Макс. вес инструмента | 15 | кг |
| Спецификация инструмента | БТ50 | |
| Время смены инструмента | 6 | второй |
| Заводская точность | ||
| Позиционирование | 0.010／1000 | мм |
| Повторить позиционирование | 0.006／1000 | мм |
| Наименьший прирост входного сигнала | 0,001 | мм |
| Другой | ||
| Мощность Мощность | 55 | КВА |
| Чистый вес (двухслойная структура) | 19 | т |
| Размеры упаковки (Д x Ш x В) | 7200x3900x3500 | мм |
