VMC1370 – Большой 5-осевой вертикальный обрабатывающий центр с ЧПУ
Таблица: 1 4 00x 7 00 мм
Модель: VMC 13 7 0
Конструкция шпинделя с прямым приводом, низкий уровень шума
Скорость вращения шпинделя 8000 / 10000 / 12000
Трехосевая направляющая оснащена фирменной линейной направляющей качения.
Системы могут быть выбраны в соответствии с требованиями заказчика.

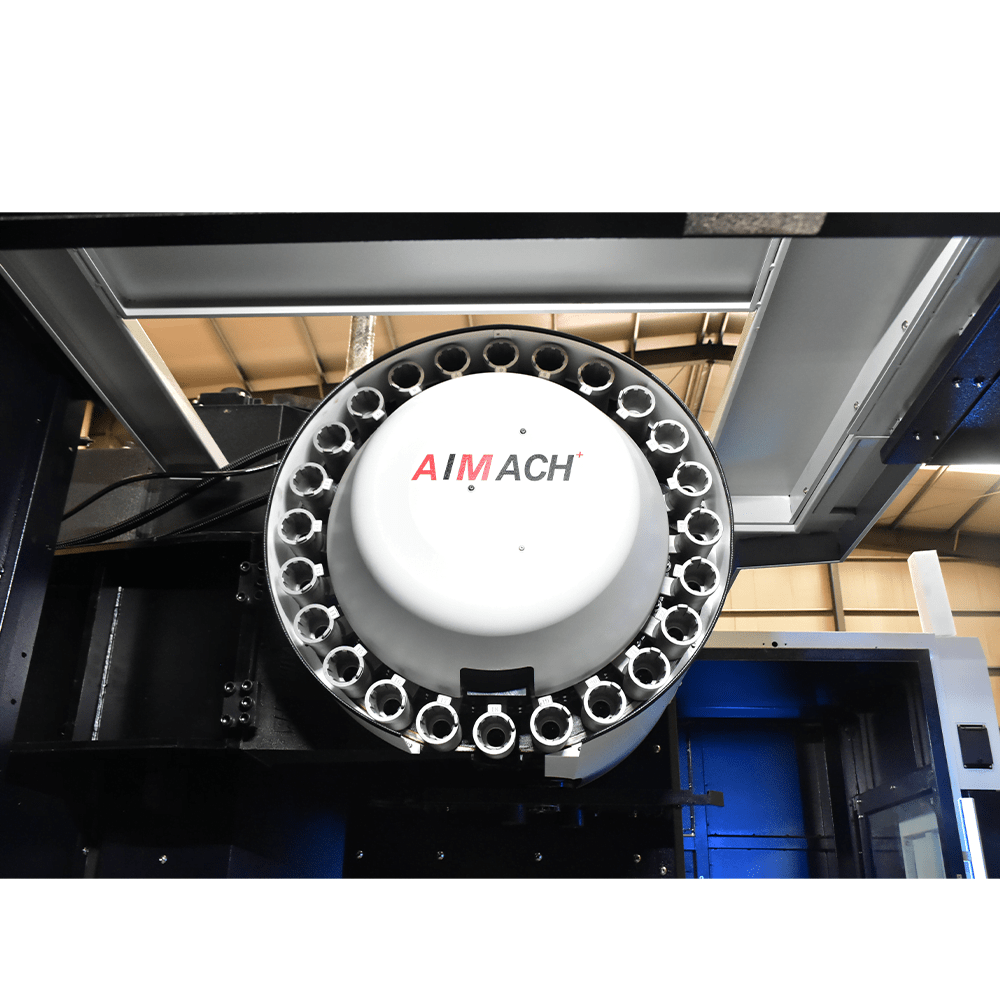

24-дисковый АТС
СИСТЕМА ЧПУ УПРАВЛЕНИЯ
SIEMENS, KND, FANUC, MITSUBISHl, GSK и другие операционные
Полная защита
Трехосная система смазки
Отдельный маховик
Освещение станка рабочее освещение
Случайный технологический документ
Воздух для очистки конуса шпинделя
Охлаждение и теплообменник электрического шкафа
Чистящий воздушный пистолет
Резервуар для хранения стружки
Сервотрансформатор
Фундаментная железная подушка и регулировочный болт
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.

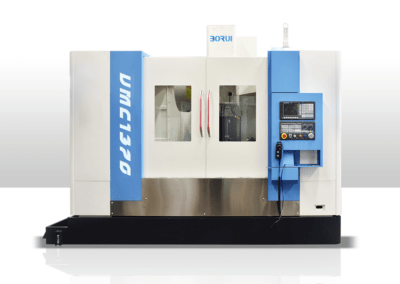

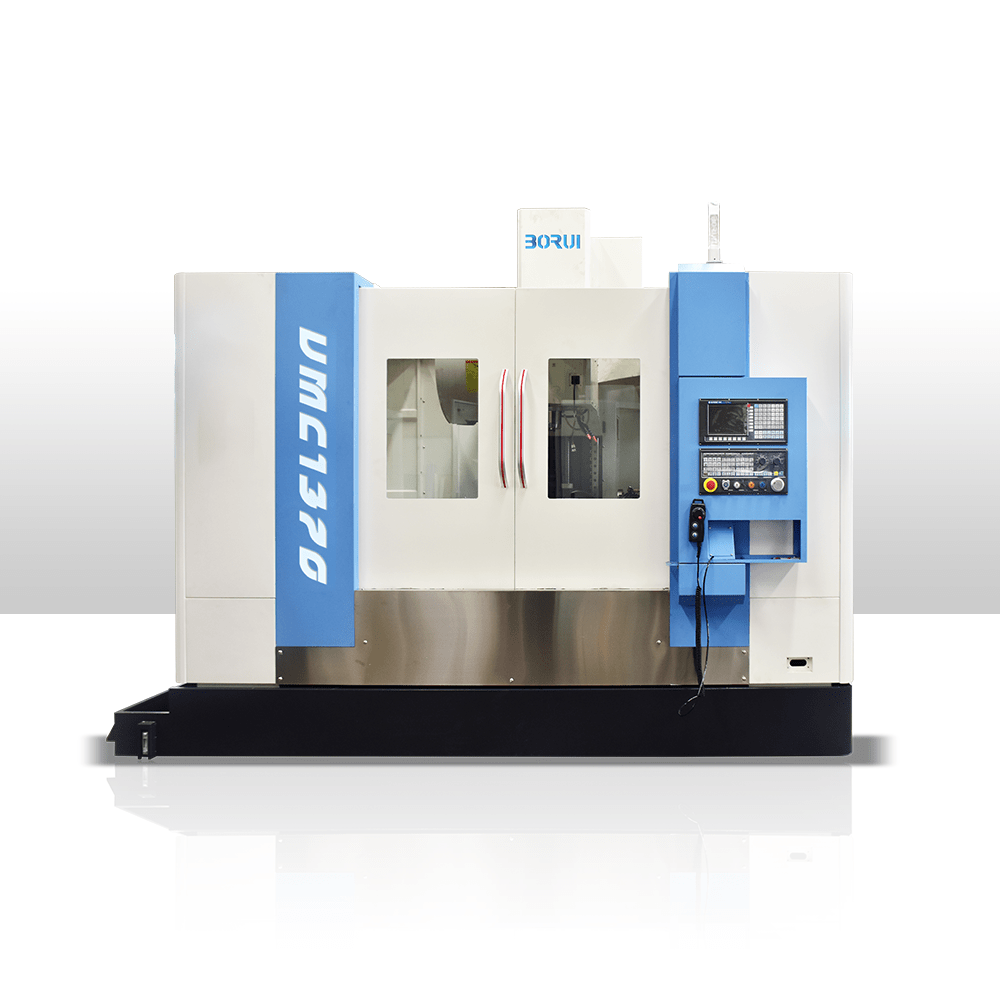

VMC1370-CNC-Vertical-Machining-Center-3

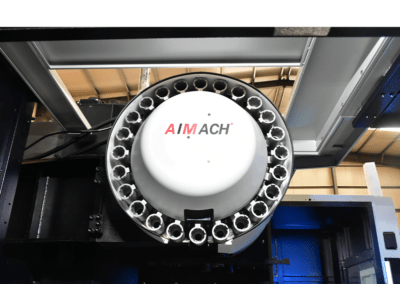

VMC1370-CNC-Vertical-Machining-Center-7

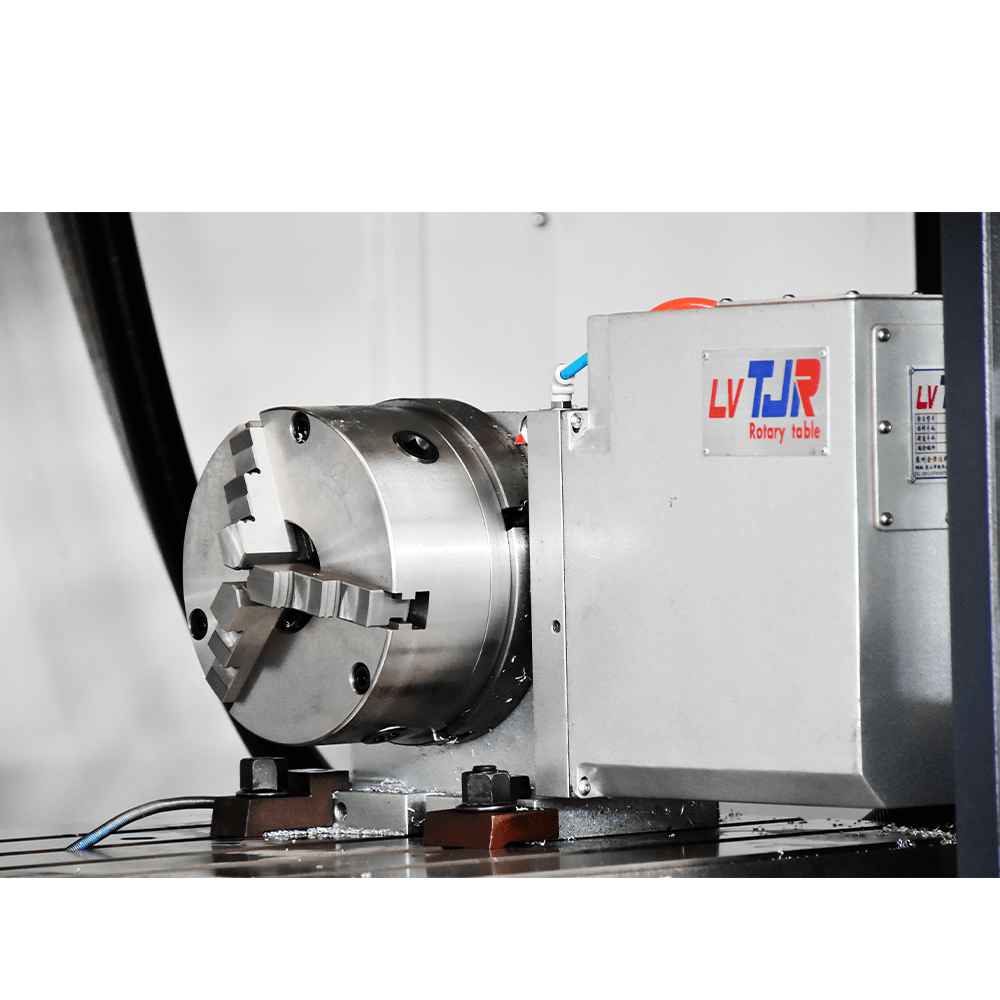

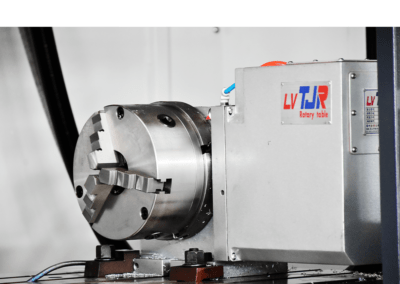

VMC1370-CNC-Vertical-Machining-Center-6

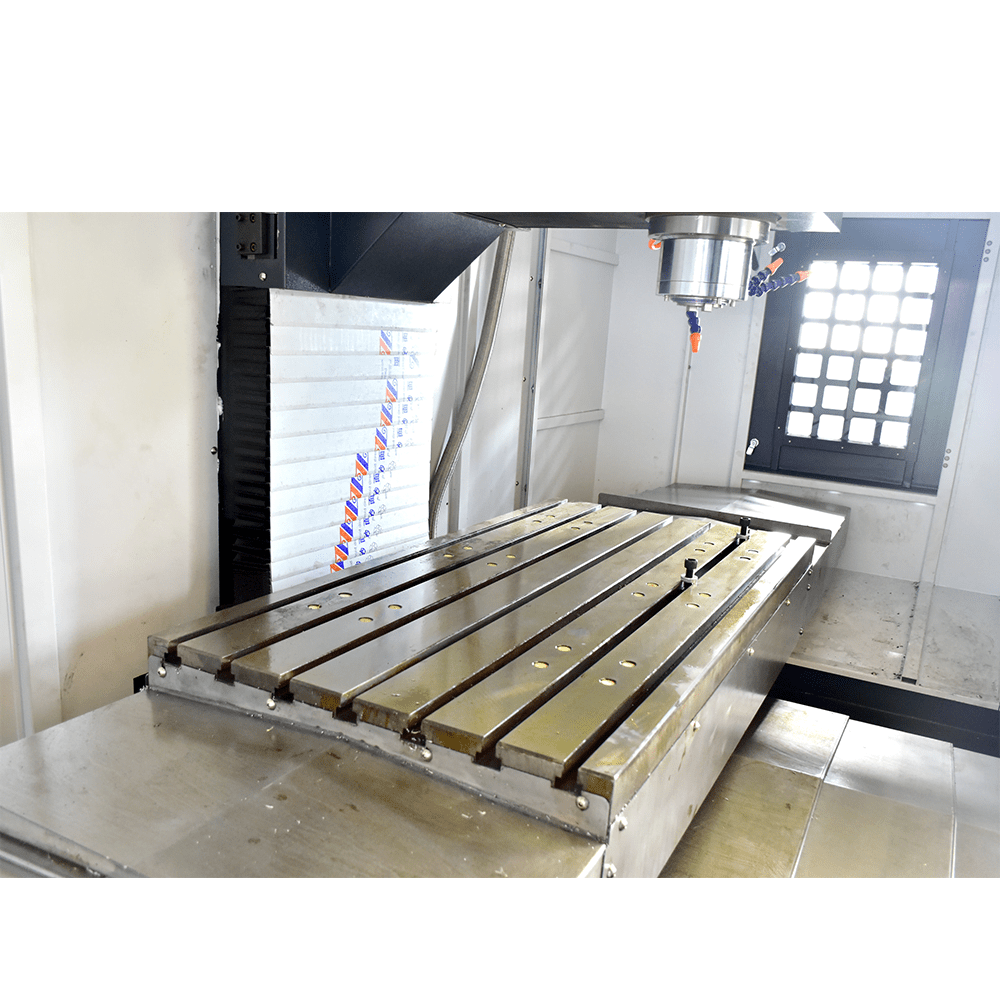

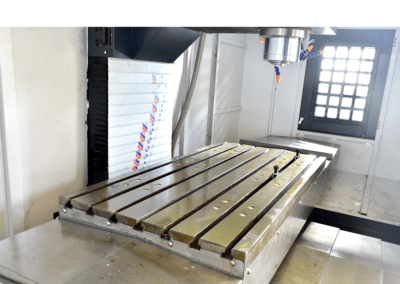

VMC1370-CNC-Vertical-Machining-Center-5

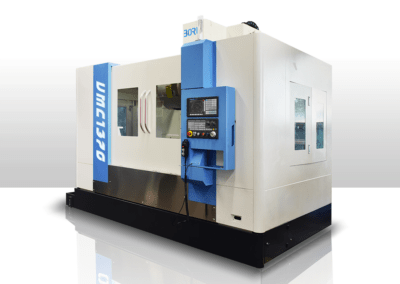

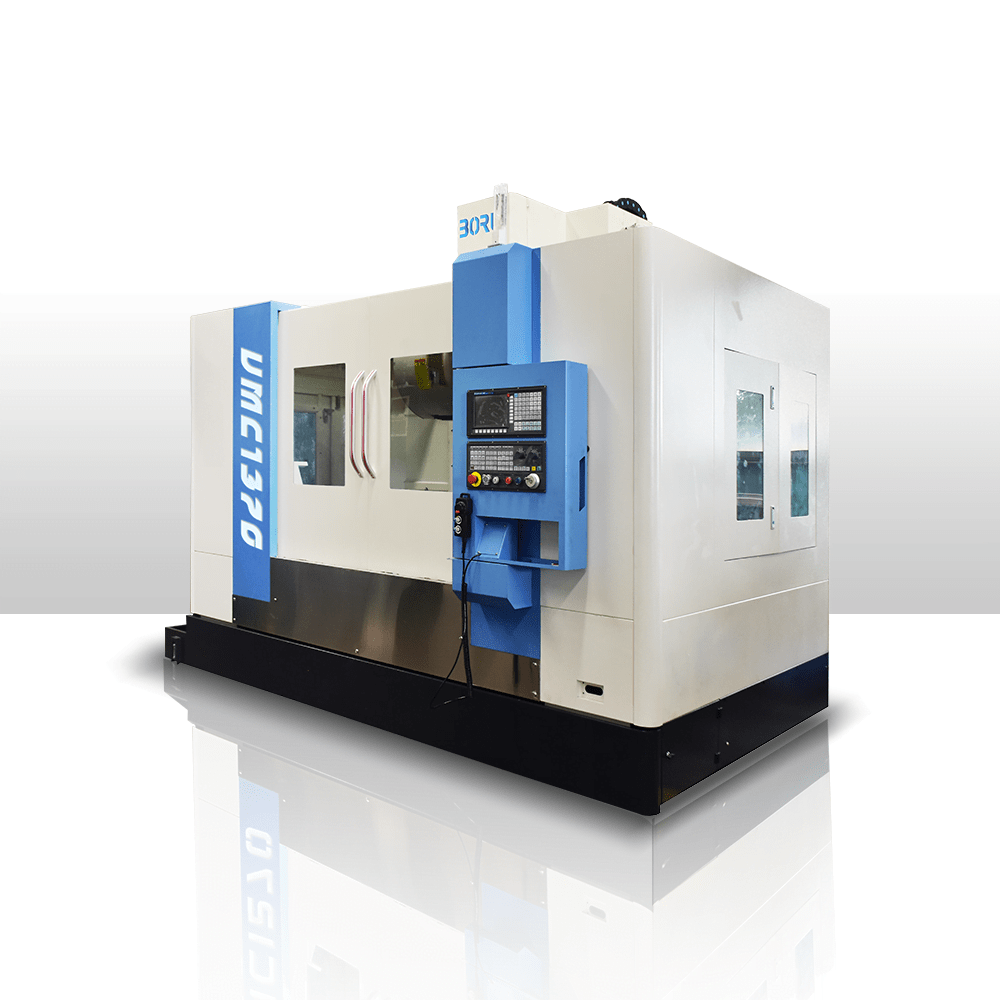

VMC1370-CNC-Vertical-Machining-Center

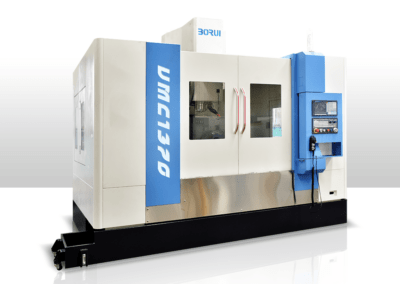

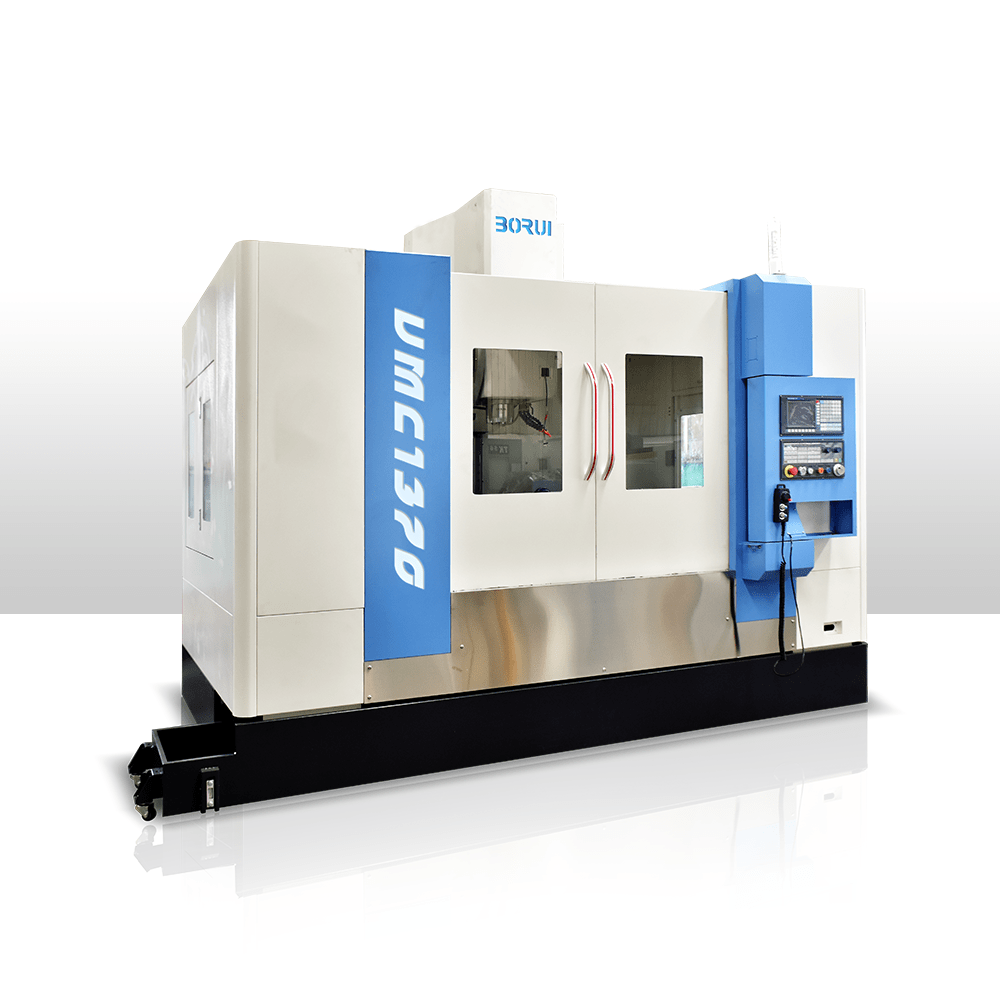

VMC1370-CNC-Vertical-Machining-Center-4
Характеристики большого вертикального обрабатывающего центра VMC1370:
- Выбирайте шарико-винтовую передачу, проволочный калибр с автоматическим централизованным смазочным устройством для снижения сопротивления трения и стабильной работы.
- Подача по трем осям осуществляется с помощью высокоточного шарико-винтового привода производства Тайваня, отличающегося высокой точностью и хорошими характеристиками подшипников.
- Обеспечивает точность позиционирования и точность повторного позиционирования станка.
- Используется подшипник главного вала P4 и концентрированная смазка.
- Он собран в условиях постоянной температуры и прошел коррекцию баланса и ходовые испытания на компьютере. Он имеет стабильную работу и длительный срок службы.
- Несколько марок систем ЧПУ по выбору, хорошая стабильность, скорость чтения программ.
- Выберите фирменный серводвигатель с медным сердечником, точное управление, стабильная работа.
Технические параметры вертикального обрабатывающего центра с ЧПУ VMC1370:
| МОДЕЛЬ | ЕДИНИЦА | VMC1370 |
|---|---|---|
| Перемещение по оси X | мм | 1300 |
| Перемещение по оси Y | мм | 700 |
| Перемещение по оси Z | мм | 700 |
| Расстояние от торца шпинделя до поверхности стола | мм | BT40- ∮ 150: 100-800; BT50- ∮ 155: 70-770 BT50- ∮ 190: 120-820 |
| Центр шпинделя к поверхности колонны | мм | 773 |
| Размер рабочего стола (направление оси X) | мм | 1400 |
| Размер рабочего стола (направление оси Y) | мм | 700 |
| Т-образный паз кол-во-ширина*расстояние | мм | 18x5x110 |
| Спецификация шпинделя | ||
| Скорость шпинделя (ременного типа) | об/мин | 8000 |
| Мощность главного двигателя | кВт | 45245 |
| Конус шпинделя | ВТ40(ВТ50) | |
| Ускоренная подача по осям X/Y/Z | м/мин | 24/24/24 |
| Резка быстрой подачи | мм/мин | 1-10000 |
| Мощность трехосевого серводвигателя | кВт | 3 х 3 х 3,5 |
| Вместимость инструментов | шт. | Тип диска 24 |
| Длина машины | мм | 3200 |
| Ширина машины | мм | 2540 |
| Машина высокая | мм | 2600 |
| Вес машины | кг | 8800 |
Спецификация
| ЭЛЕМЕНТ | ЕДИНИЦА | VMC1370 |
|---|---|---|
| Перемещение по оси X | мм | 1300 |
| Перемещение по оси Y | мм | 700 |
| Перемещение по оси Z | мм | 700 |
| Расстояние от торца шпинделя до поверхности рабочего стола | мм | 110-810 |
| Расстояние от центра шпинделя до поверхности колонны | мм | 750 |
| Т-образный паз | мм | 5-18*110 |
| Размер рабочего стола | мм | 1400*700 |
| Максимальная загрузка рабочего стола | кг | 1200 |
| Скорость шпинделя | об/мин | 8000 |
| Главный двигатель | кВт | 15/18.5 |
| Конус шпинделя | BT40(Ф150)/ опционально BT50 |
|
| Скорость быстрого перемещения | м/мин | 24/24/18 |
| Скорость подачи резания | мм/мин | 1-8000 |
| Точность позиционирования | мм | ±0,0075 |
| Повторная точность позиционирования | мм | ±0,005 |
| Емкость магазина инструментов | шт. | 24(дискового типа) |
| Габариты машины | мм | 3870*2900*3000 |
| Вес машины | кг | 6000 |
