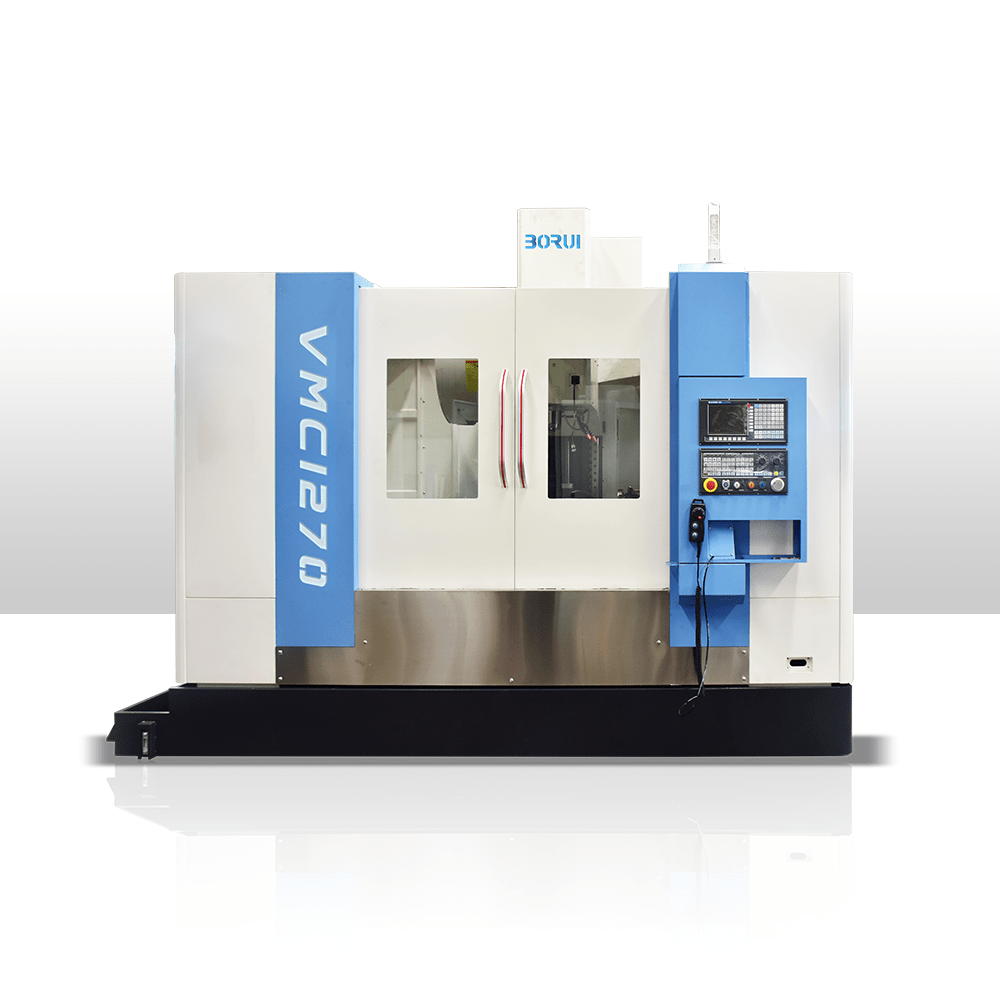

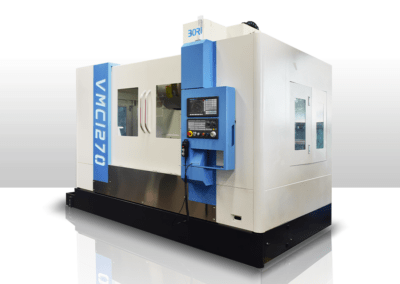

VMC1270 – 5-осевой вертикальный обрабатывающий центр с ЧПУ
Стол: 1300×700мм
Модель: VMC1270
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
VMC1270-vertical-machining-centre
VMC1270-vertical-machining-centre-4
VMC1270-vertical-machining-centre-7
VMC1270-vertical-machining-centre-5
VMC1270-vertical-machining-centre-6
Характеристики 5-осевого станка VMC
- Стол: 1300x700мм
- Модель: VMC1270
- Вертикальная компоновка рамы

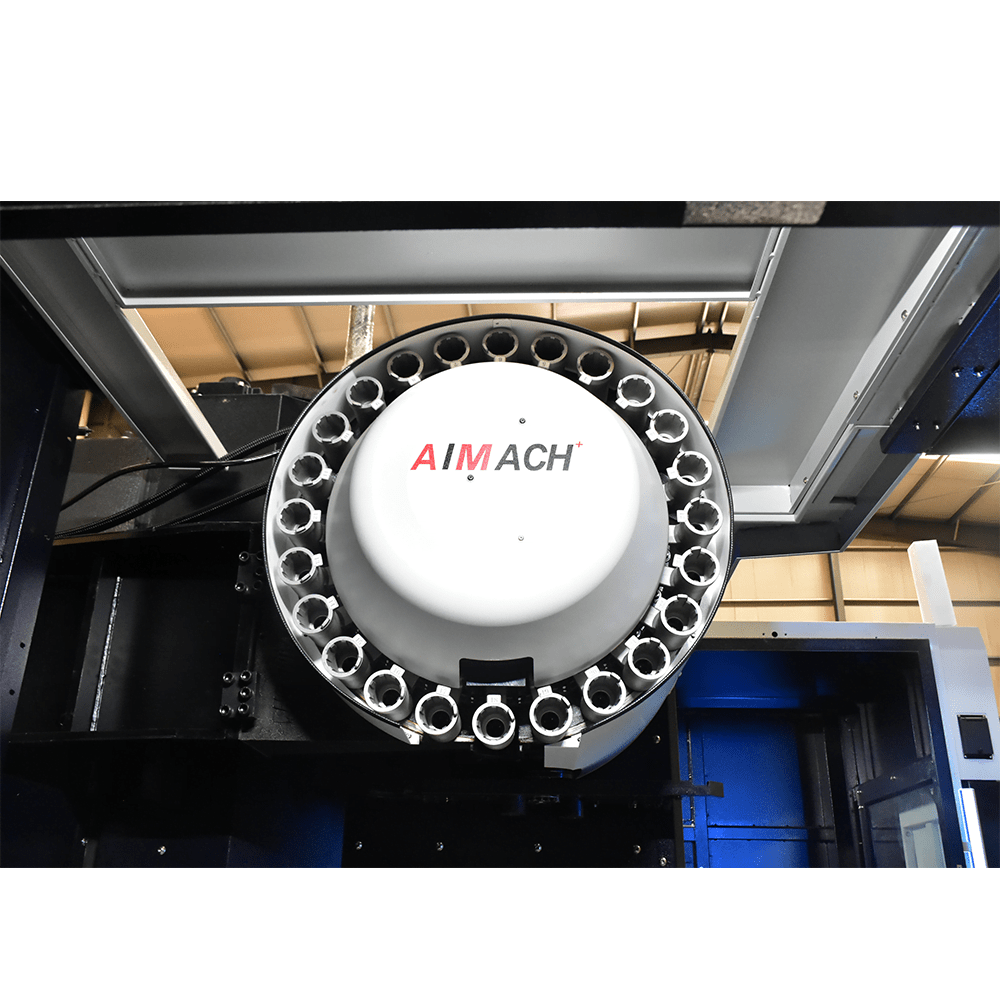

- 24-дисковый АТС
- Скорость вращения шпинделя: 8000 / 10000 / 12000
- Шпиндель имеет бесступенчатый диапазон скоростей.

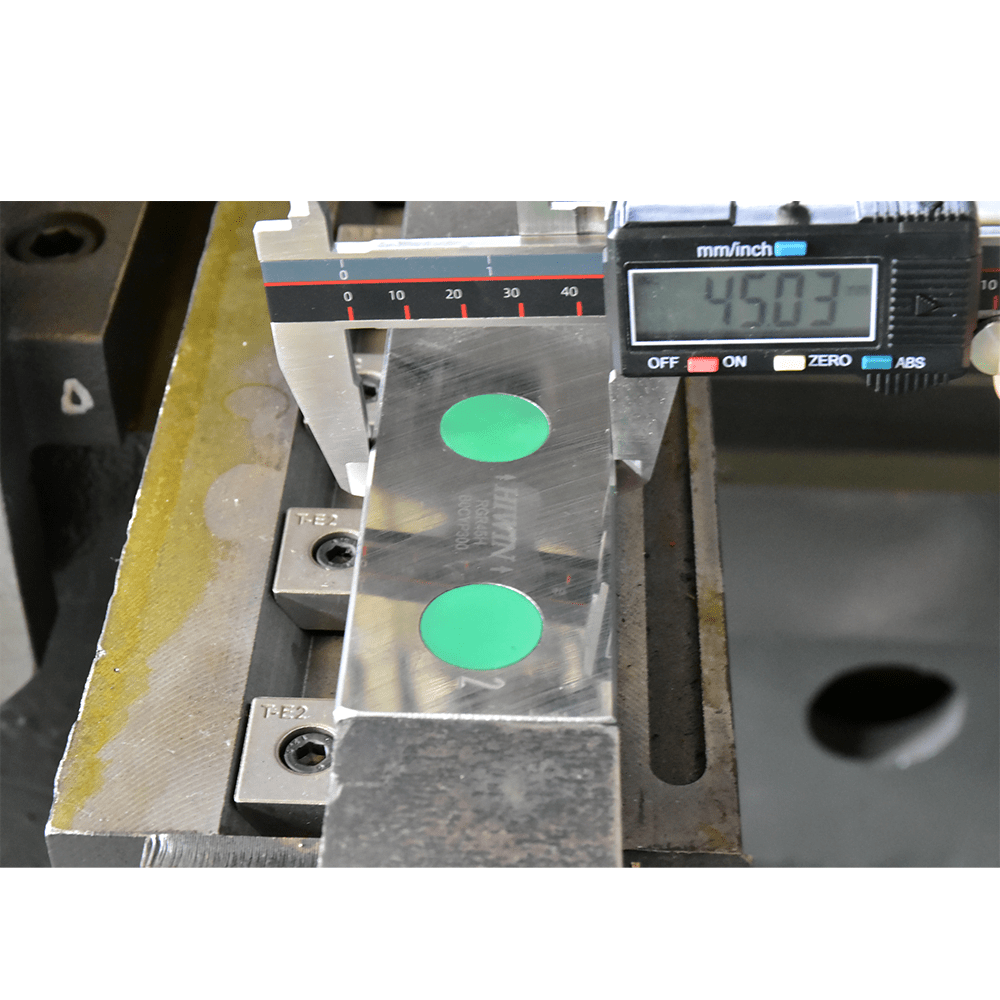

- Линейная направляющая HIWIN, Тайвань
- Системы могут быть выбраны в соответствии с требованиями заказчика.
- СИСТЕМА ЧПУ УПРАВЛЕНИЯ
- SIEMENS, KND, FANUC, MITSUBISHl и другие операционные
- Полная защита
- Трехосная система смазки
- Отдельный маховик
- Освещение станка рабочее освещение
- Случайный технологический документ
- Воздух для очистки конуса шпинделя
- Охлаждение и теплообменник электрического шкафа
- Чистящий воздушный пистолет
- Резервуар для хранения стружки
- Сервотрансформатор
- Фундаментная железная подушка и регулировочный болт
- Отправить запрос
Технические параметры 5-осевого вертикального обрабатывающего центра с ЧПУ
| СПЕЦИФИКАЦИИ | ЕДИНИЦЫ | VMC1270 |
|---|---|---|
| Размер стола | мм | 1300×700 |
| Перемещение по оси X | мм | 1200 |
| Перемещение по оси Y | мм | 700 |
| Перемещение по оси Z | мм | 600 |
| Макс. нагрузка на рабочий стол | кг | 1200 |
| Т-образный паз (число-ширина-шаг) | 5-18×125 | |
| Макс. скорость шпинделя | об/мин | 8000(Необязательно:10000) |
| Конус шпинделя | мм | ВТ50/ВТ40 |
| Мощность главного двигателя | кВт | 11/15 |
| Скорость быстрого перемещения по осям X/Y/Z | м/мин | 24/24/12 |
| Скорость подачи резания | мм/мин | 1-5000 |
| Тип направляющей | Линейный рельс | |
| Расстояние от оси шпинделя до поверхности колонны | мм | 780 |
| Расстояние между торцом шпинделя и поверхностью рабочего стола | мм | 140-700 |
| Точность позиционирования | мм | ±0,0075 |
| Точность повторного позиционирования | мм | ±0,005 |
| Инструментальный магазин | Рука 24 | |
| Макс. диаметр инструмента | мм | φ112 (смежный)/ φ200 (отдельный) |
| Макс. вес инструмента | кг | 18 |
| Вес машины | кг | 9500 |
| Габаритные размеры | мм | 3400x2480x2960 |
Преимущества 5-осевого вертикального обрабатывающего центра VMC1270
Это литье в песчаные формы из смолы и сотовая структура. После многочисленных процессов устранения напряжений новая структура колонны в виде елочки представляет собой М-образную арматуру.

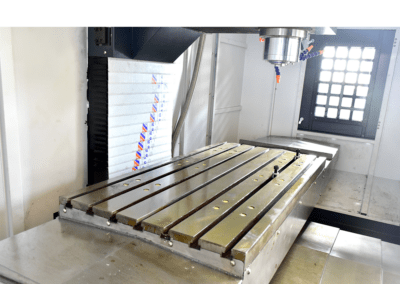

- Двухслойная конструкция рабочего стола может повысить жесткость и устойчивость станков.
- В сочетании с поверхностным скребком обеспечивает постоянную точность и стабильность. Может продлить срок службы машины.
- Импортируйте высокоскоростную конструкцию защиты шпинделя с прекрасной атмосферой.
- Высокоточный калибр проволоки ролика P. Он обеспечивает высокую скорость машины, режущую кинетическую жесткость и точность.
- Рациональная конструкция станка. Имеет высокую жесткость и высокую устойчивость.
- Высококачественный выбор деталей, небольшие изменения температуры станка, высокая точность. Уникальная конструкция защиты щита может гарантировать срок службы станка.
- Шесть скользящих блочных конструкций значительно увеличивают грузоподъемность. Это повышает жесткость, точность и долговечность машины.
Спецификация
| ЭЛЕМЕНТ | ЕДИНИЦА | VMC1060 |
|---|---|---|
| Перемещение по оси X | мм | 1200 |
| Перемещение по оси Y | мм | 700 |
| Перемещение по оси Z | мм | 600 |
| Расстояние от торца шпинделя до поверхности рабочего стола | мм | 140-700 |
| Расстояние от центра шпинделя до поверхности колонны | мм | 780 |
| Т-образный паз | мм | 3-18*125 |
| Размер рабочего стола | мм | 1300*700 |
| Максимальная загрузка рабочего стола | кг | 1000 |
| Скорость шпинделя | об/мин | 8000 |
| Главный двигатель | кВт | 15/18.5 |
| Конус шпинделя | BT40(Ф150)/ опционально BT50 |
|
| Скорость быстрого перемещения | м/мин | 24/24/18 |
| Скорость подачи резания | мм/мин | 1-6000 |
| Точность позиционирования | мм | ±0,0075 |
| Повторная точность позиционирования | мм | ±0,005 |
| Емкость магазина инструментов | шт. | 24(дискового типа) |
| Габариты машины | мм | 3870*2900*2580 |
| Вес машины | кг | 6000 |
