Тяжелый токарный станок с ЧПУ с горизонтальной станиной серии CWK

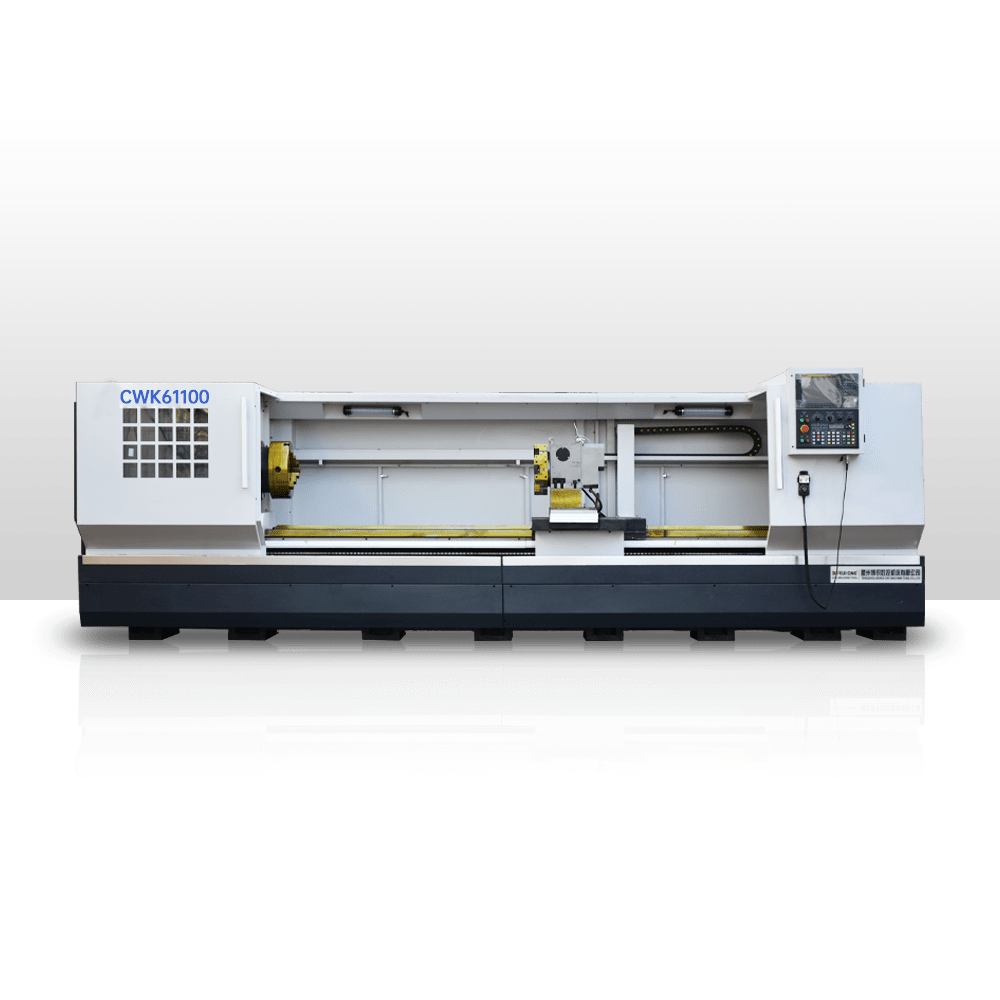

Тяжелый токарный станок с ЧПУ с горизонтальной станиной серии CWK

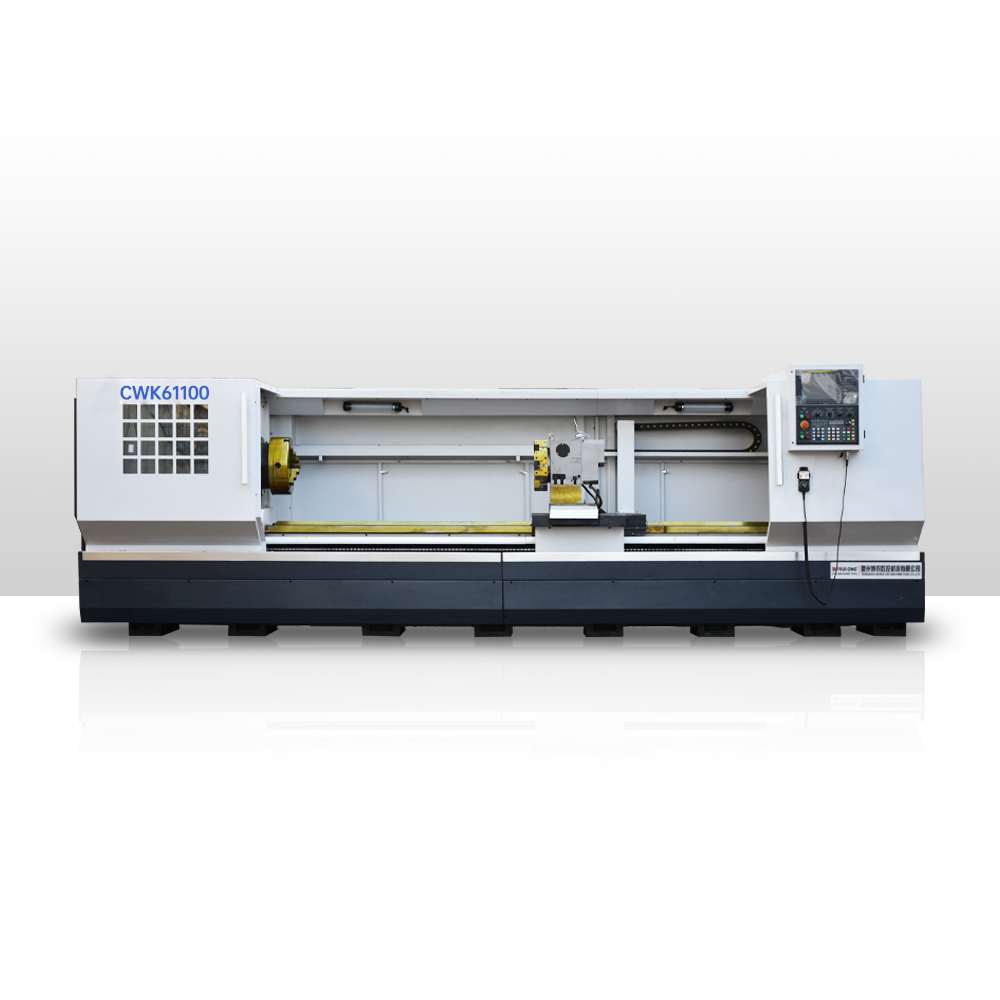

Тяжелый токарный станок с ЧПУ с горизонтальной станиной серии CWK — изображение 2

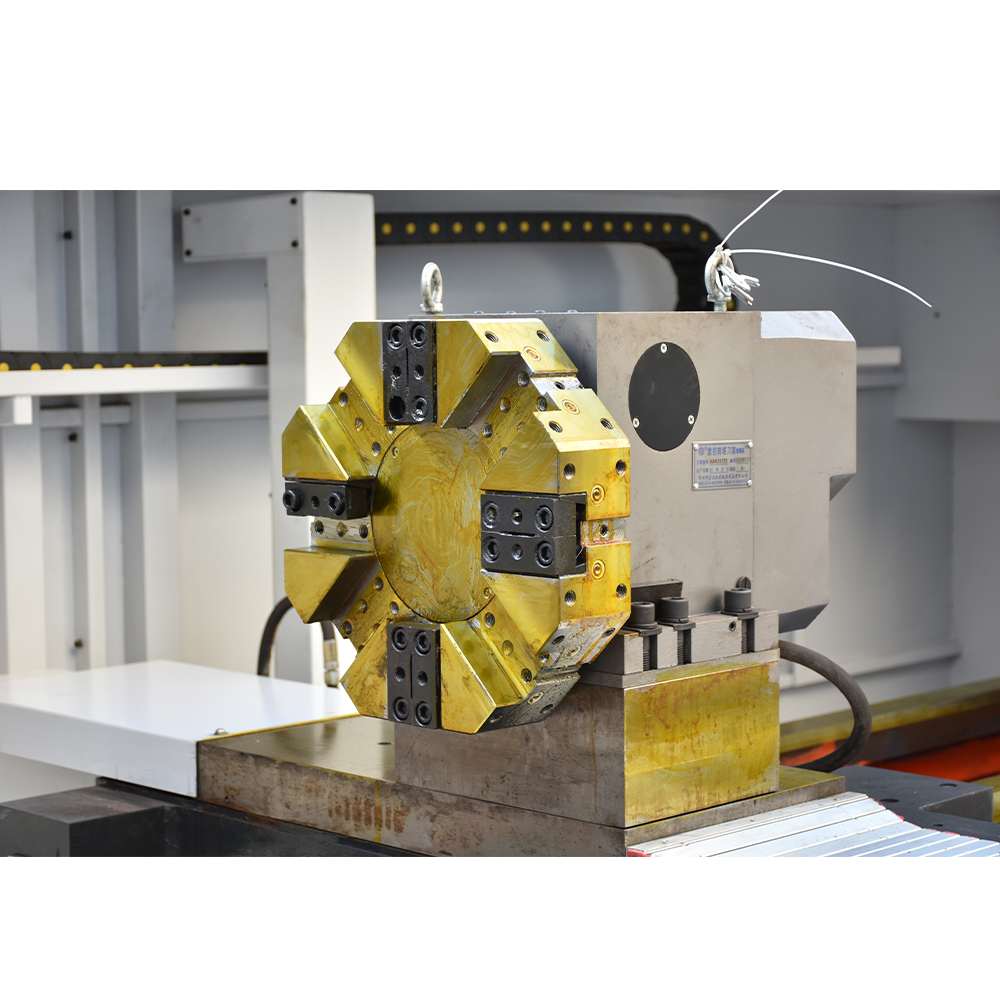

Тяжелый токарный станок с ЧПУ с горизонтальной станиной серии CWK — изображение 3

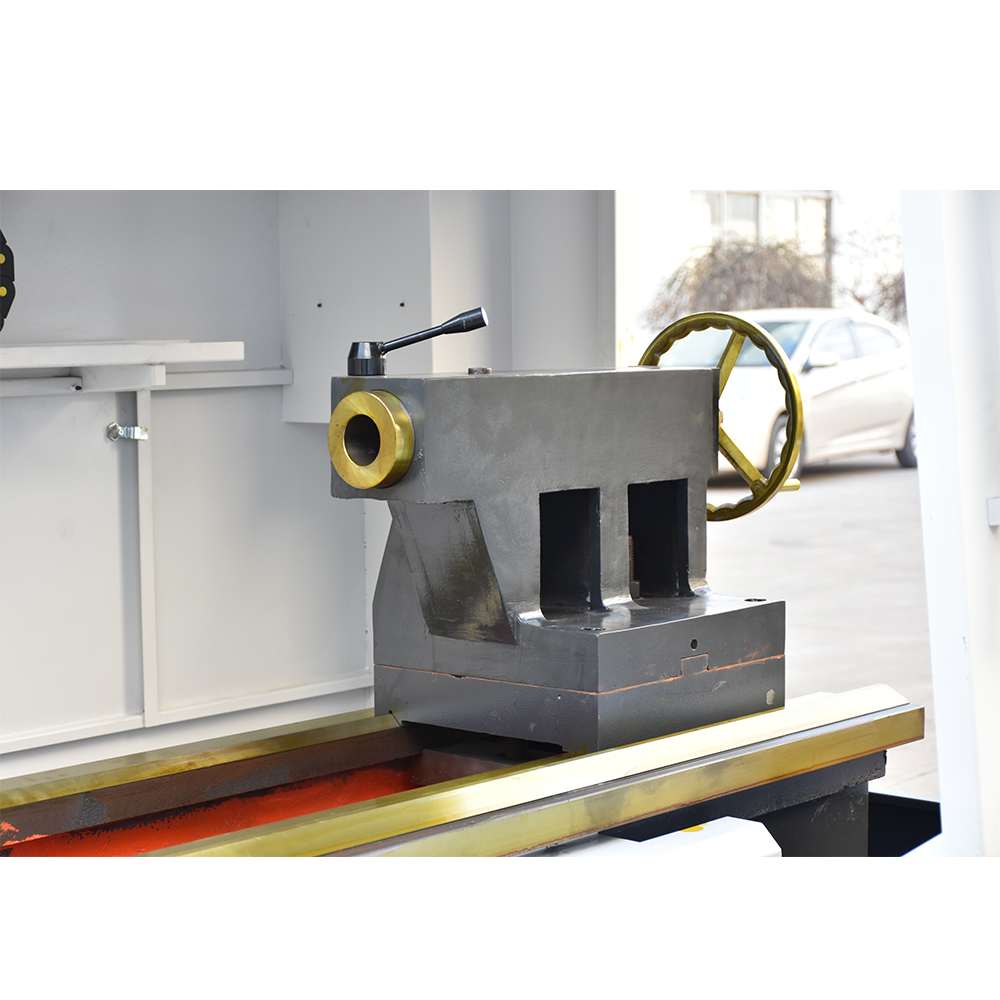

Тяжелый токарный станок с ЧПУ с горизонтальной станиной серии CWK — изображение 4

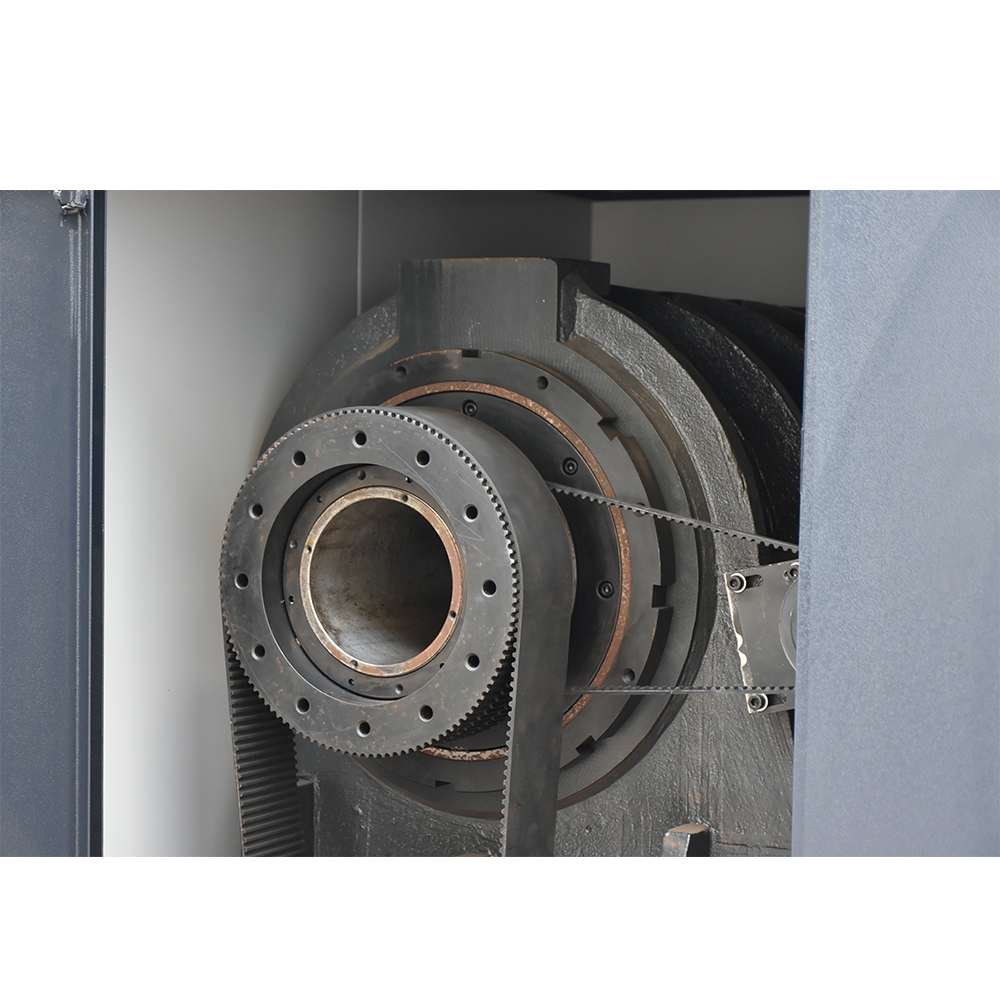

Тяжелый токарный станок с ЧПУ с горизонтальной станиной серии CWK — изображение 5

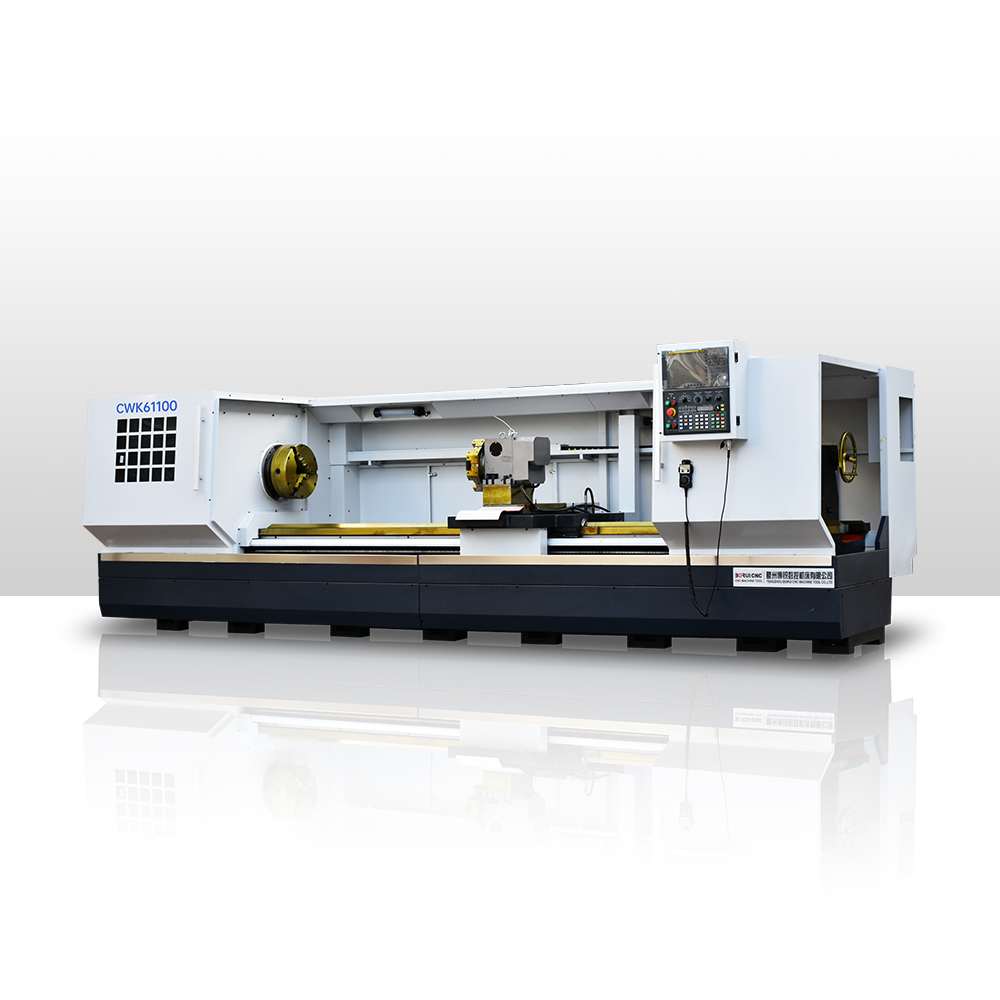

Тяжелый токарный станок с ЧПУ с горизонтальной станиной серии CWK — изображение 6

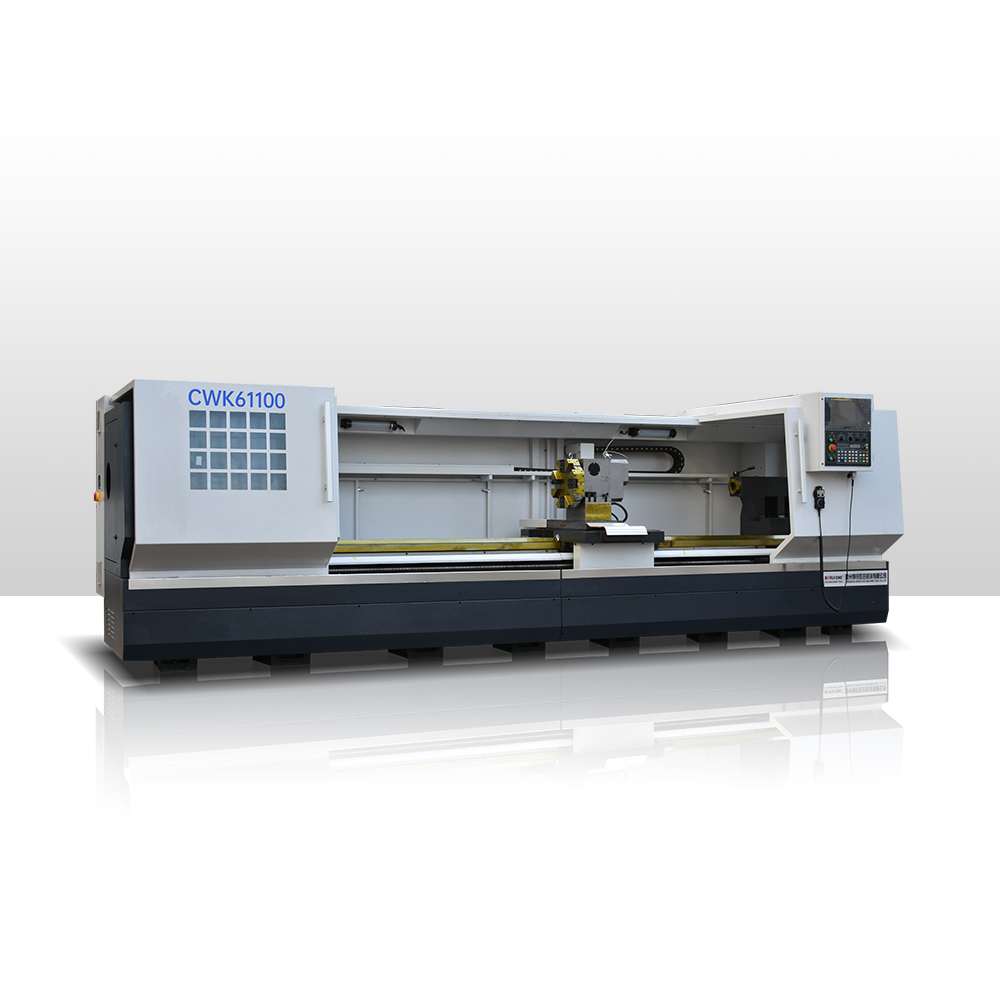

Тяжелый токарный станок с ЧПУ с горизонтальной станиной серии CWK — изображение 7

Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.

Позвонить
Написать

CWK61100

CWK61100-Heavy-Duty-CNC-Flat-Bed-Lathe-Machine-3

CWK61100-Heavy-Duty-CNC-Flat-Bed-Lathe-Machine-4

CWK61100-Heavy-Duty-CNC-Flat-Bed-Lathe-Machine-5

CWK61100-Heavy-Duty-CNC-Flat-Bed-Lathe-Machine

CWK61100-Heavy-Duty-CNC-Flat-Bed-Lathe-Machine-2

Характеристики токарного станка с ЧПУ CWK Heavy Duty с плоской станиной

  • Более устойчивая кровать «все в одном»
  • Скорость вращения шпинделя шестерни, шаг шестерни отсутствует
  • Более жесткая основа
  • Более широкий ламинат
  • Интегрированная автоматическая система смазки
  • Вертикальный 4-позиционный резцедержатель
  • Стандартный ручной патрон, опционально гидравлический патрон
  • Цельная станина станка повышенной устойчивости
  • Стандарт: GSK Дополнительно: FANUC, MITSUBISHIKND, SIEMENS
  • 15 кВт двигатель
  • Максимальная скорость шпинделя 950 об/мин, третья ступень преобразования частоты
  • Диаметр сквозного отверстия шпинделя 105 мм
  • 4-х позиционный электрический подстаканник
  • Ящик для инструментов и инструменты
  • Преобразование частоты, бесступенчатое регулирование скорости
  • Подходит для интенсивной резки
  • Серводвигатель шпинделя
  • Ручная задняя бабка

Основные технические параметры продукта

СПЕЦИФИКАЦИЯ
ЕДИНИЦА
CWK61100
CWK61125
CWK61160
Качели над кроватью
мм
1000
1250
1600
Качание над поперечным суппортом
мм
610
850
1200
Расстояние между центрами
мм
1500-8000
1500-8000
1500-8000
Ширина направляющей
мм
755
755
755
Макс. грузоподъемность
Т
6
6
6
Отверстие шпинделя
мм
130
130
130
Конусность отверстия шпинделя
–
Метрический φ160/MT6
Метрический φ160/MT6
Метрический φ160/MT6
Тип шпиндельного конца
–
А2-15
А2-15
А2-15
Ступени скорости вращения шпинделя
–
ВФ. 4 шага
ВФ. 4 шага
ВФ. 4шага
Диапазон скоростей шпинделя
об/мин
4-300
4-300
4-300
Чак
мм
φ1000 4-кулачковый ручной
φ1000 4-кулачковый ручной
φ1000 4-кулачковый ручной
Револьверная головка/резцедержатель
–
позиция башни 4
позиция башни 4
Револьверная головка с ЧПУ, 4 позиции
Размер хвостовика инструмента
мм
40 х 40
40 х 40
40 х 40
Перемещение по оси X
мм
520
620
720
Перемещение по оси Z
мм
1350/2850/3850/4850/5850
1350/2850/3850/4850/5850
1350/2850/3850/4850/5850
Ускоренный ход по оси X
мм/мин
4000
4000
4000
Ускоренный ход по оси Z
мм/мин
6000
6000
6000
Диаметр пиноли задней бабки
мм
φ160
φ160
φ160
Конус пиноли задней бабки
–
МТ6
МТ6
МТ6
Ход пиноли задней бабки
мм
300
300
300
Главный шпиндельный двигатель
кВт
22
22
22
Двигатель насоса охлаждающей жидкости
кВт
0,25
0,25
0,25
Ширина х Высота
мм
2100 х 2100
2250 х 2300
2350 х 2600
Длина
мм
5000/6500/7500/8500/9500
5000/6500/7500/8500/9500
5000/6500/7500/8500/9500
Вес нетто
Т
10,0/11,5/12,5/13,5/14,5
11.0/12.5/13.5/14.5/15.5
13.0/14.5/15.5/16.5/17.5

Преимущества тяжелого токарного станка с ЧПУ с горизонтальной станиной

  1. Основные детали, такие как станина токарного станка, ножки токарного станка, средняя опорная плита и шпиндельная коробка, изготовлены из чугуна марки HT250.
  2. Компактная и разумная симметричная конструкция обеспечивает высокую жесткость основных деталей и устойчивость к изгибным колебаниям.
  3. Подача по осям X, Z принимает внутреннюю петлю предварительной нагрузки с большой двойной гайкой. Имеет высокую скорость подачи.
  4. Патрон и задняя бабка доступны в гидравлическом ручном или пневматическом исполнении.
  5. Этот токарный станок с ЧПУ с горизонтальной станиной также обеспечивает точность привода и движения, а также длительный срок службы станка.
  6. Высокоточный трехкулачковый патрон, чугунное литье высокой жесткости. Имеет прочный зажим заготовки и длительный срок службы.
  7. Металлическая задняя бабка обеспечивает стабильность обработки на станке.
  8. Он применим для многоцелевого и массового производства. Токарный станок с ЧПУ с горизонтальной станиной может удовлетворить требования к обработке сложных и высокоточных деталей.
