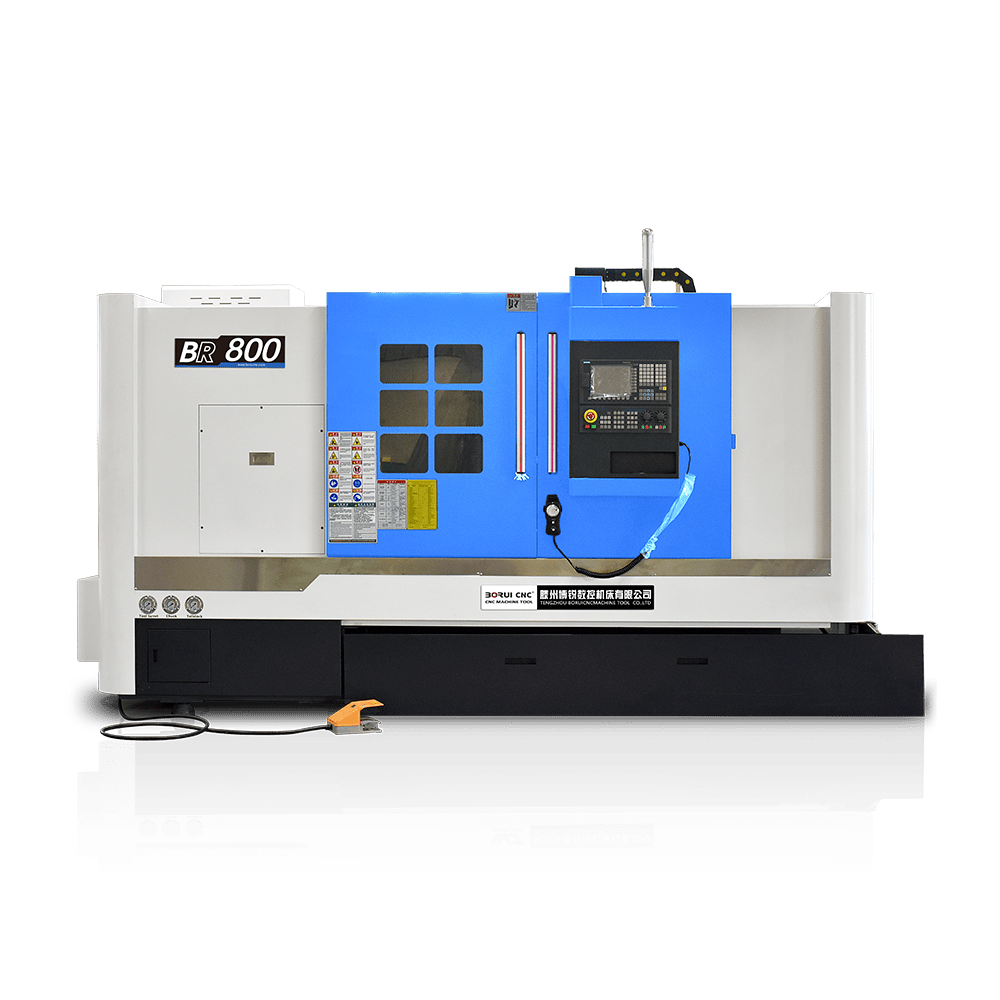

Токарный станок с наклонной станиной с ЧПУ BR-800
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
Характеристики токарного станка с наклонной станиной с ЧПУ BR-800
- Общий наклон кровати 45°
- Линейные направляющие повышенной точности производства Тайваня
- Большая и удобная пропускная способность для транспортировки стружки
- Транспортировка стружки справа или сзади
- Автоматическая смазка
- Винтовая конструкция предварительного растяжения
- Гидравлическая задняя бабка
- Руководство по эксплуатации и комплект инструментов
- Полностью закрытый кожух направляющих осей X/Z
- Цепной транспортер стружки
- Сервопривод шпинделя
- Тайваньский винтовой рельс
- Стандартная гидравлическая башня, опциональная силовая башня
- Система ЧПУ Стандарт: GSK, Опционально: Siemens, Fanuc, Mitsubishi и другие.
Технические параметры токарного станка с наклонной станиной с ЧПУ BR-800
|
МОДЕЛЬ
|
ЕДИНИЦА
|
БР-800
|
БР-1000
|
БР-1250
|
|
Максимальный диаметр обработки на станине
|
мм
|
800
|
1000
|
1250
|
|
Максимальный диаметр резки
|
мм
|
720
|
900
|
1200
|
|
Качание над поперечным суппортом
|
мм
|
630
|
800
|
1000
|
|
Расстояние между центрами
|
мм
|
1000/1500/2000/3000
|
1000/1500/2000/3000
|
1500/3000
|
|
Угол наклонной плоскости
|
–
|
45
|
45
|
60
|
|
Тип шпиндельного конца
|
–
|
ФA2-11
|
ФA2-15
|
А2-15
|
|
Конусность отверстия шпинделя
|
мм
|
120
|
120
|
140
|
|
Отверстие шпинделя
|
мм
|
90
|
100
|
120
|
|
Ступени скорости вращения шпинделя
|
–
|
Гидравлическая 2-я передача, бесступенчатая
|
Гидравлическая 2-я передача, бесступенчатая
|
Электромагнитная 2-я передача, бесступенчатая
|
|
Диапазон скоростей шпинделя
|
об/мин
|
50-1000
|
50-800
|
50-630
|
|
Гидравлический патрон
|
в
|
18
|
24
|
32
|
|
Главный шпиндельный двигатель
|
кВт
|
30
|
37
|
37
|
|
Револьверная головка/резцедержатель
|
–
|
Гидравлическая револьверная головка 12 позиций
|
Гидравлическая револьверная головка 12 позиций
|
Гидравлическая револьверная головка 12 позиций
|
|
Размер хвостовика инструмента
|
мм
|
32×32
|
32×32
|
32×32
|
|
Размер держателя расточного инструмента
|
мм
|
Ф60
|
Ф60/Ф80
|
Ф80
|
|
Перемещение по оси X
|
мм
|
375
|
475
|
625
|
|
Перемещение по оси Z
|
мм
|
1000/1500/2000/3000
|
1000/1500/2000/3000
|
1000/1500/2000/3000
|
|
Крутящий момент двигателя
|
Нм
|
22/30
|
30/30
|
30/30
|
|
Ускоренный ход по оси X
|
мм/мин
|
12000 Жесткая направляющая
|
12000 Жесткая направляющая
|
10000 Линейная направляющая
|
|
Ускоренный ход по оси Z
|
мм/мин
|
12000 Жесткая направляющая
|
12000 Жесткая направляющая
|
10000 Линейная направляющая
|
|
Ось X/Z
|
мм
|
0,001
|
0,001
|
0,001
|
|
Диаметр пиноли задней бабки
|
мм
|
Ф120/170
|
Ф120/170
|
Φ130
|
|
Конус пиноли задней бабки
|
–
|
МТ6
|
МТ6
|
МТ6
|
|
Конус пиноли задней бабки
|
мм
|
120
|
120
|
150
|
|
Двигатель насоса охлаждающей жидкости
|
кВт
|
0,37
|
0,37
|
0,37
|
|
Точность чистовой обработки внешнего круга
|
–
|
IT6
|
IT6
|
IT6
|
|
Шероховатость поверхности внешнего круга чистовой машины
|
мкм
|
0,8
|
0,8
|
0,8
|
|
Ширина x Высота
|
мм
|
2570×2400
|
2570×2400
|
2570×2400
|
|
Вес нетто
|
Т
|
8.5/12.5/16.5/20.5
|
105/15/18/20
|
18/35
|
Преимущества токарного станка с наклонной станиной с ЧПУ
- Токарный станок с наклонной станиной использует метод револьверной головки. Он имеет высокую скорость смены инструмента и высокую точность позиционирования.
- Серводвигатель используется для подачи в направлениях X и Z. Он может обеспечить точность позиционирования и точность повторного позиционирования.
- Токарный станок с наклонной станиной и ЧПУ оснащен передовым централизованным автоматическим смазочным устройством. Он может регулярно количественно автоматизировать прерывистую смазку и обеспечивать стабильную и надежную работу.
- Токарный станок с ЧПУ оснащен гидравлическим патроном.
- Гидравлическая задняя бабка регулируется и фиксируется вручную. Гидравлический поршень выталкивает заготовку для обработки.
- Серия BR-800 идеально подходит для различных промышленных применений.
- Для обеспечения точности и термостабильности передняя бабка, задняя бабка и суппорт установлены в одной плоскости под углом 45°.
