Портальный фрезерный станок с ЧПУ BR3022
Стол: 3000×1800мм
Модель: BR3022
Скорость вращения шпинделя: 8000
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.

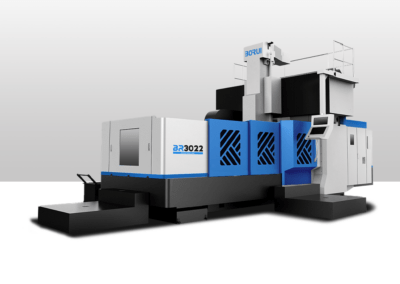

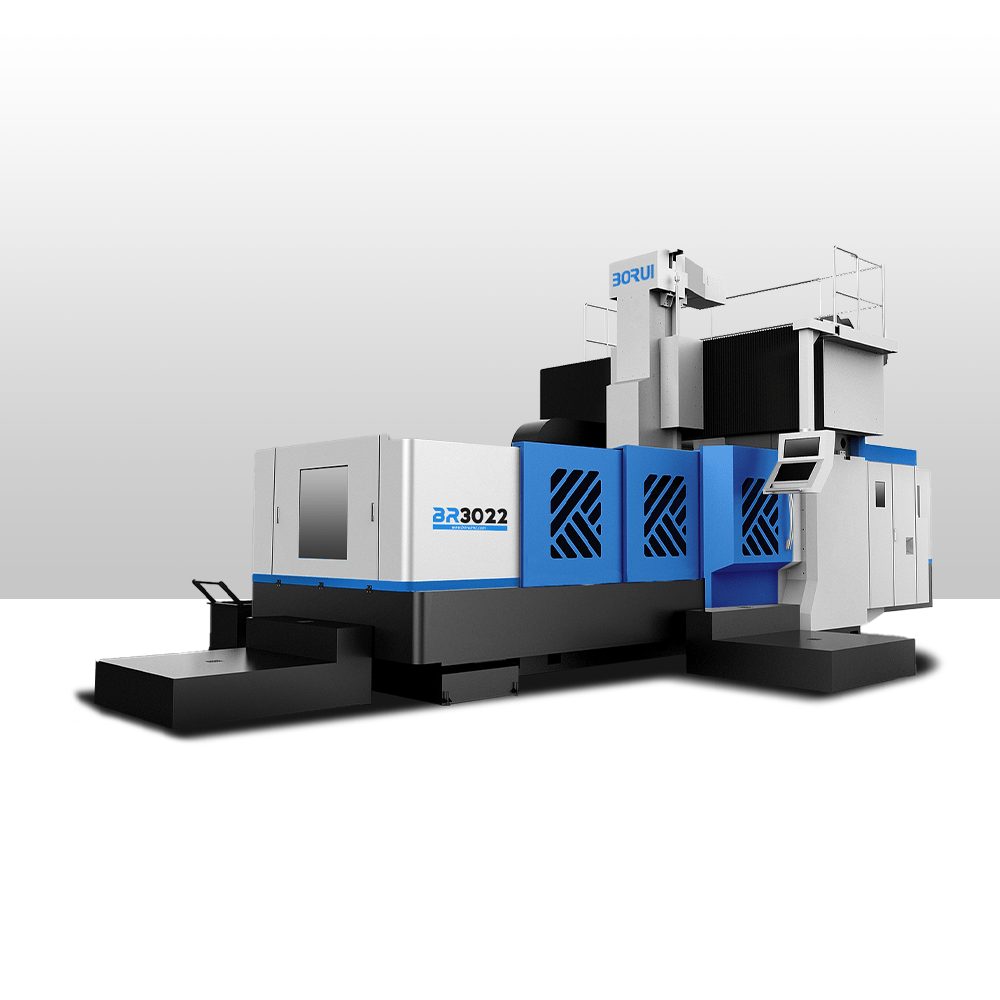

CNC-Gantry-Milling-Machine-BR2516-3

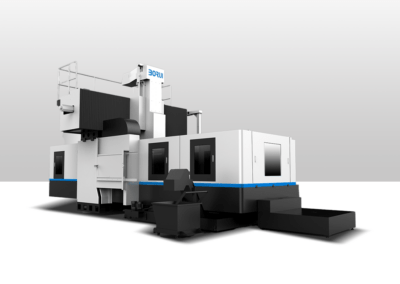

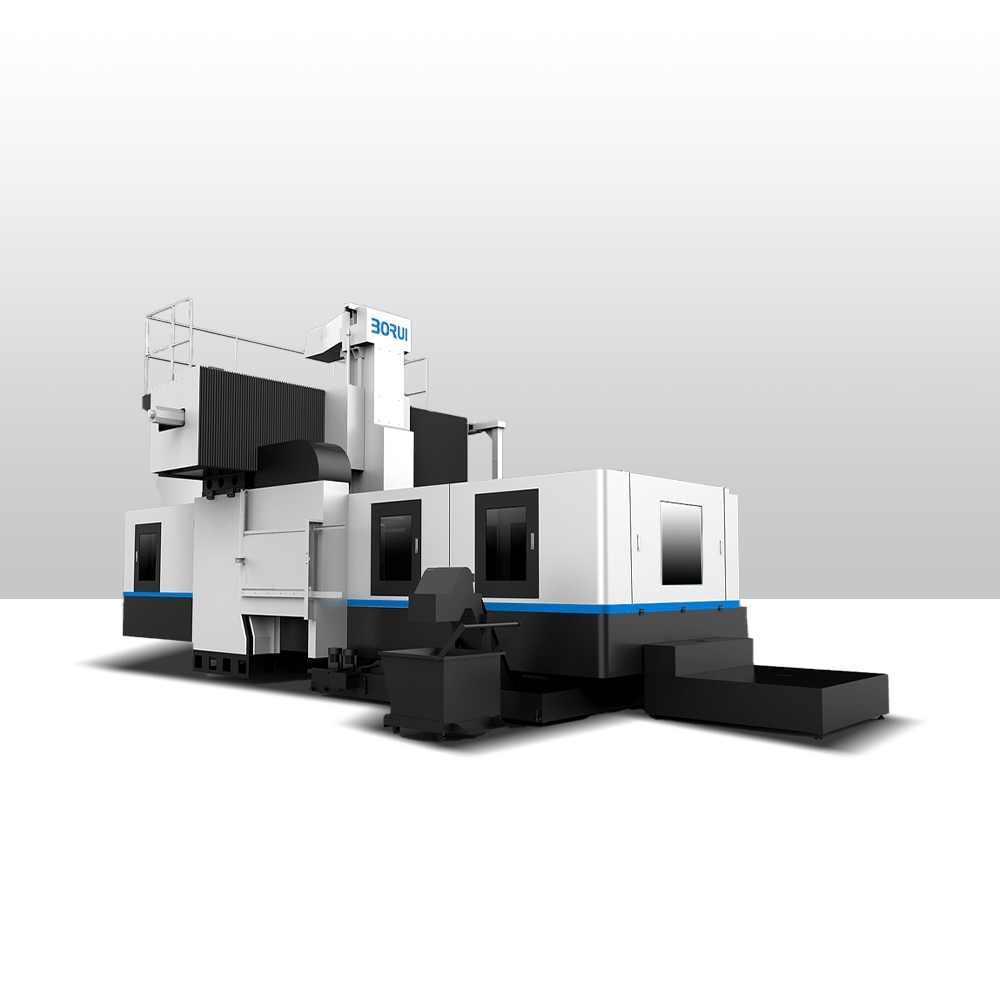

CNC-Gantry-Milling-Machine-BR2516-2-1
BR1312-CNC-gantry-machining-center-6
GMB2016-Gantry-CNC-Milling-Machine-6
BR3022-Heavy-Duty-CNC-Gantry-Milling-Machine-3
Характеристики портального фрезерного станка с ЧПУ BR3022
- 24-дисковый АТС
- Системы могут быть выбраны в соответствии с требованиями заказчика.
- СИСТЕМА ЧПУ УПРАВЛЕНИЯ
- SIEMENS, KND, FANUC, MITSUBISHl, GSK и другие операционные
- Шпиндель имеет бесступенчатый диапазон скоростей.
- Трехосная система смазки
- Отдельный маховик
- Освещение станка рабочее освещение
- Случайный технологический документ
- Литье смоляных песчаных форм
- Линейный направляющий
- Вертикальная компоновка рамы
- Полная защита
- Литые станины высокой твердости
- Воздух для очистки конуса шпинделя
- Охлаждение и теплообменник электрического шкафа
- Чистящий воздушный пистолет
- Резервуар для хранения стружки
- Сервотрансформатор
- Фундаментная железная подушка и регулировочный болт
Технические параметры портального фрезерного станка с ЧПУ BR3022
| СПЕЦИФИКАЦИИ | BR3022 | |
|---|---|---|
| Система управления | ||
| Программное обеспечение: AICC2/R660/nano smooth/точка перегиба дуги/зеркальная обработка | FANUC 0I MF PLUS 1 шт. | |
| Монитор: двойной экран с китайским и английским языками | 10,4″цветной экран/10″цветной экран | |
| Интерфейс CF-карты, портативная операционная система | ||
| Рабочие поездки | ||
| ось x | 3200 | мм |
| ось Y | 2300 | мм |
| ось z | 1000 | мм |
| От торца шпинделя до стола | 200~1200 | мм |
| Рабочий стол | ||
| Размер стола | 3000X1800 | мм |
| Макс. грузоподъемность | 10 | Т |
| Размер Т-образного паза | 22x180x9 | мм |
| Шпиндель | ||
| Скорость шпинделя | 8000 | об/мин |
| Конус шпинделя | БТ50 | |
| Двигатель шпинделя | 22/26 | кВт |
| Крутящий момент шпинделя | 286 | Нм |
| Шпиндель на обоих концах | 4 | шт. |
| Слайд-путь | ||
| направляющая оси x 2 | 55×2 каток класса P | мм |
| направляющая оси Y 3 | 55×2 каток класса P | мм |
| ось z (прямоугольный плунжер) | Трудный путь | мм |
| Приводной винт | ||
| Точность шарико-винтовой передачи | класс C3 | |
| Диаметр шарикового винта xyz | 63/63/50 | мм |
| Трехосевой свинец | 10/12 | мм |
| Подключение двигателя | Прямой | |
| Количество подшипников на обоих концах | 7 | шт. |
| Трехосный двигатель | ||
| двигатель оси x z | 6КВт | |
| двигатель оси y z | 7КВт | |
| двигатель z-оси (баланс азота) | 9 кВт (тормоз) | |
| Подключение двигателя | ||
| Скорость подачи | ||
| скорость быстрой подачи по оси x | 12000 | мм/мин |
| Скорость быстрой подачи по оси Y | 12000 | мм/мин |
| Скорость быстрой подачи по оси Z | 10000 | мм/мин |
| Скорость подачи при резке по трем осям | 0-10000 | мм/мин |
| Инструмент (необязательно) | ||
| Макс. длина инструмента | 300 | мм |
| Макс. диаметр инструмента | Ø300 (соседний пустой нож) | мм |
| Макс. вес инструмента | 15 | кг |
| Спецификация инструмента | БТ50 | |
| Время смены инструмента | 6 | второй |
| Заводская точность | ||
| Позиционирование | 0.010／1000 | мм |
| Повторить позиционирование | 0.006／1000 | мм |
| Наименьший прирост входного сигнала | 0,001 | мм |
| Другой | ||
| Мощность Мощность | 50 | КВА |
| Чистый вес (двухслойная структура) | 27 | т |
| Размеры упаковки (Д x Ш x В) | 8400x4000x3500 | мм |
Преимущества портального фрезерного станка с ЧПУ BR3022
- Системы ЧПУ могут быть установлены в соответствии с потребностями клиента, все брендовые системы. Это может обеспечить гуманизированную сборку.
- Группа дисковых фрез выполняет множество различных обработок. Она требует фрезерования, сверления и нарезания резьбы. Это может значительно сократить время обработки и снизить производственные затраты.
- Этот портальный фрезерный станок с ЧПУ подходит для высокой скорости и точности в сфере автоматизации. Сюда входят бытовая техника, медицинское оборудование, цветные металлы и другие отрасли.
- Имеет высокоскоростной шпиндель BT50. Скорость вращения шпинделя высокая, качество резки хорошее, а эффективность высокая.
- Фрезерный станок с ЧПУ портального типа имеет общую конструкцию высокой жесткости портального типа. Он имеет двухколонную опору, подавляет вибрацию обработки и обеспечивает стабильность обработки.

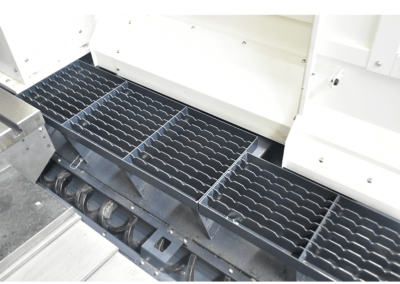

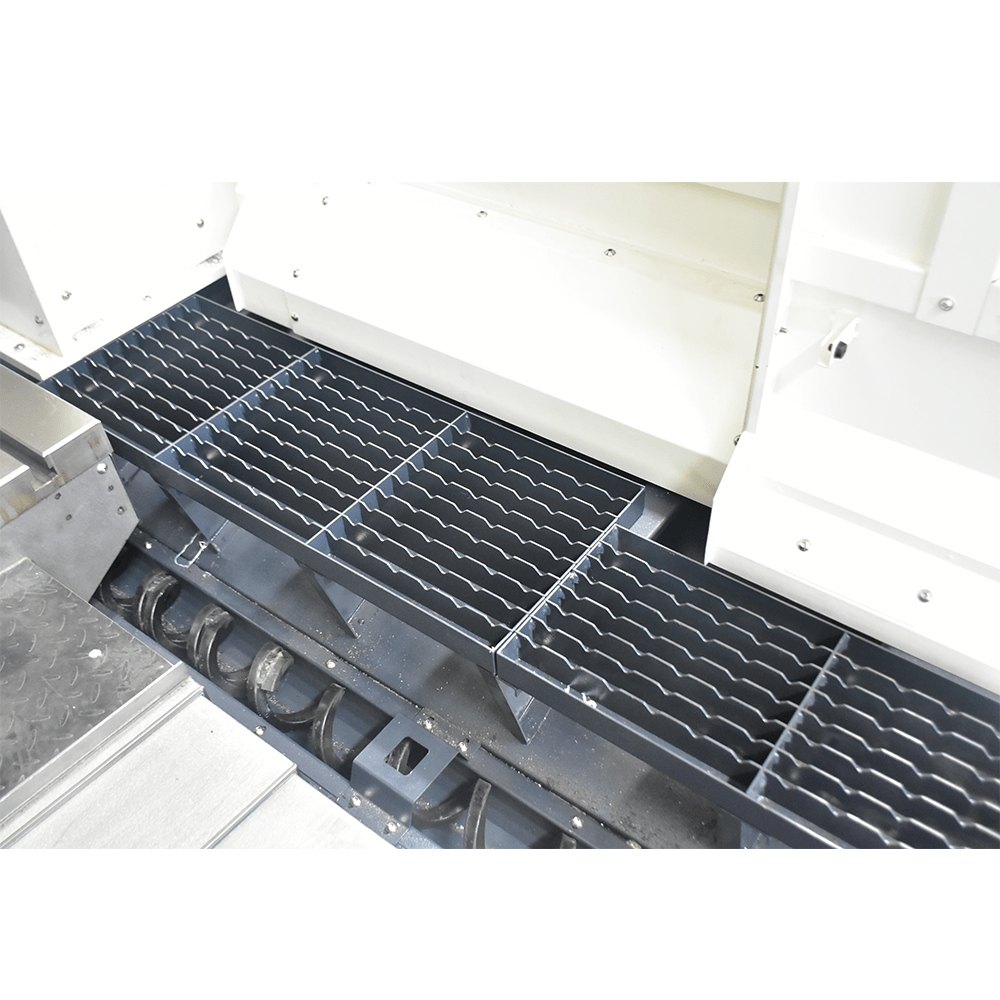

- Устройства для удаления стружки спирального и цепного типа сочетают в себе лучшую эффективность и более существенную способность удаления стружки.
