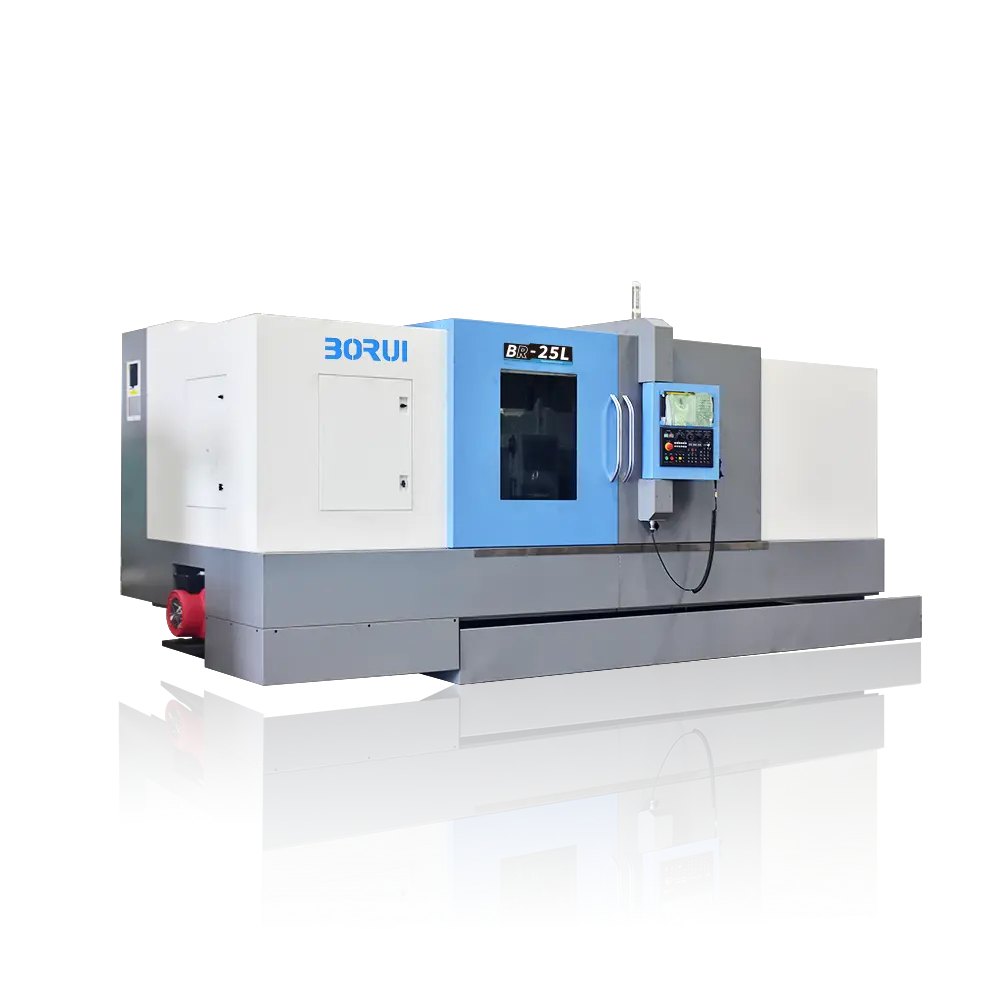

Токарный станок с ЧПУ и линейными направляющими BR25L с наклонной станиной
Макс.вылет над станиной: 830 мм
Модель: BR25L
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.

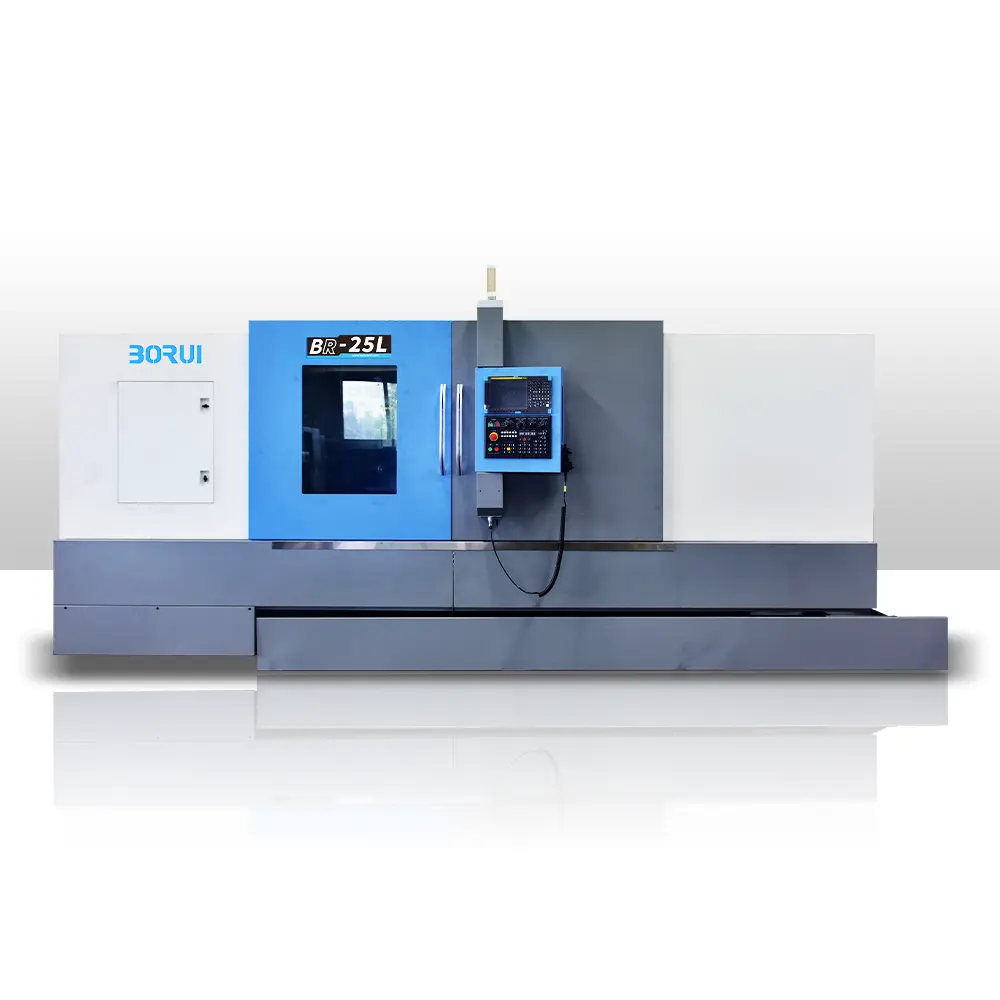

BR25L_Slant_Bed_CNC_Lathe_Machine_eight

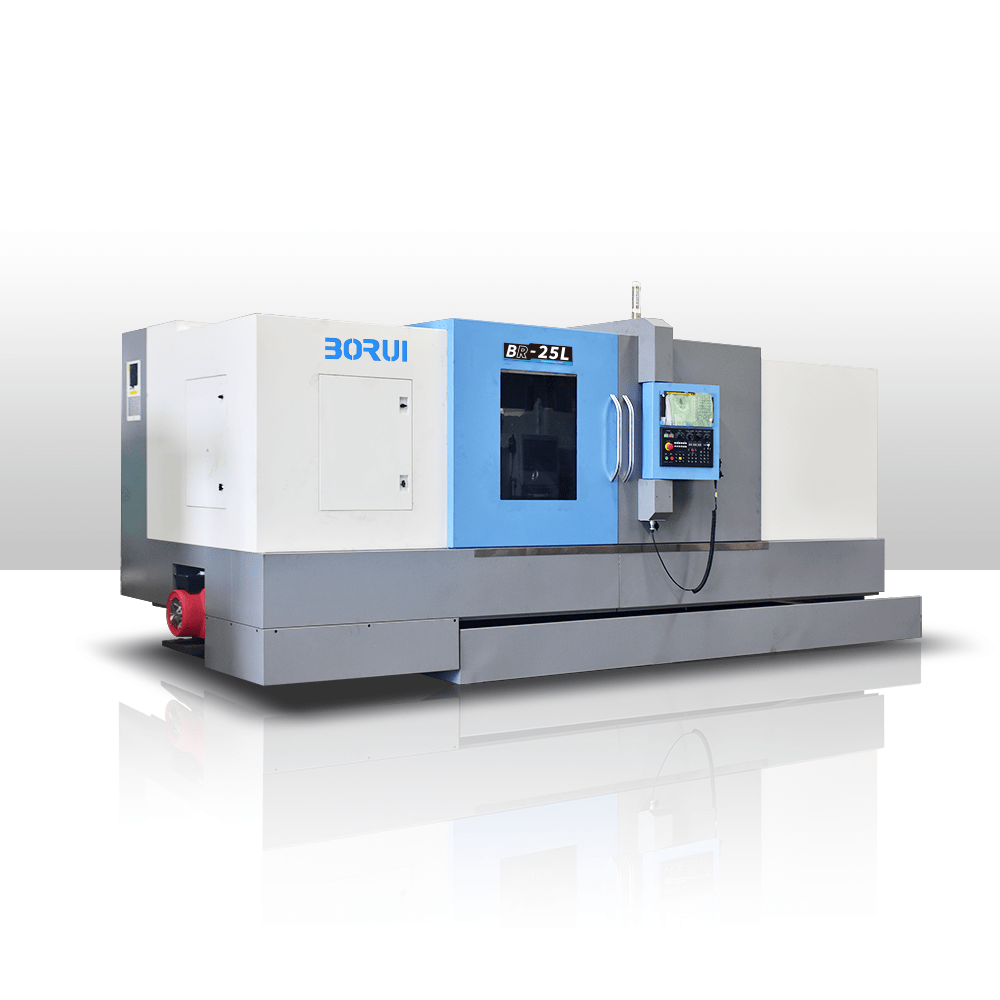

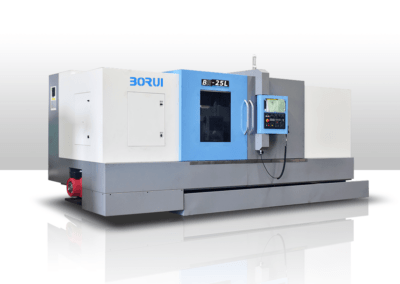

BR25L-Slant-Bed-CNC-Lathe-Machine-2

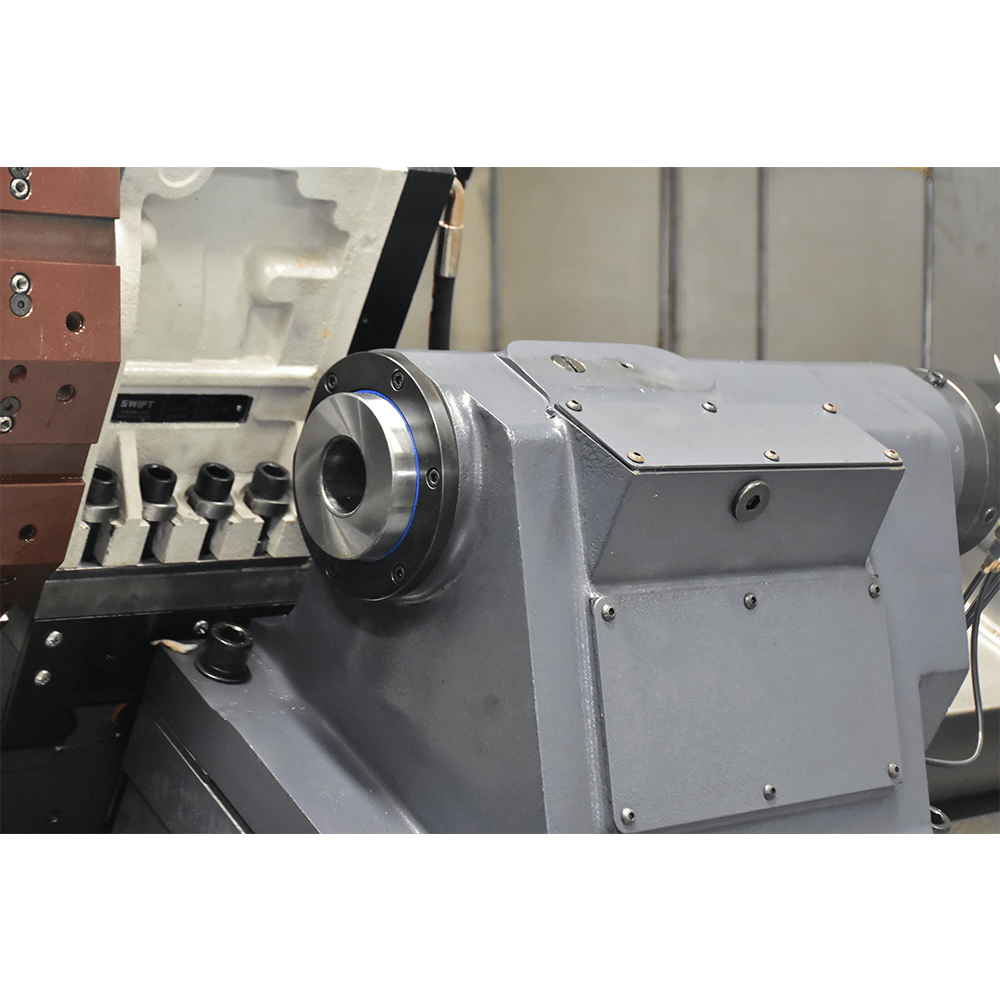

BR25L-Slant-Bed-CNC-Lathe-Machine-5
BR25L-Slant-Bed-CNC-Lathe-Machine-6
Характеристики токарного станка с ЧПУ и линейными направляющими BR25L с наклонной станиной
- 30-градусная встроенная кровать

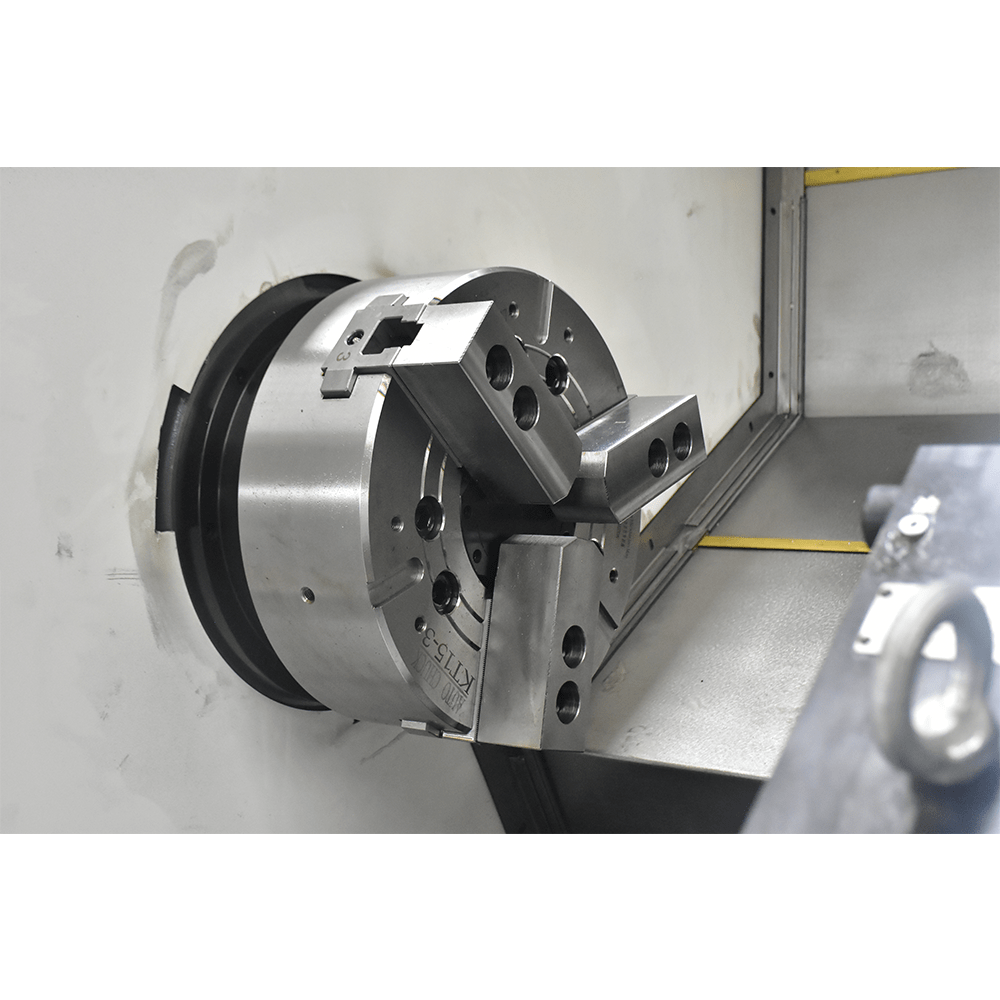

- 10〞гидравлический полый патрон
- Бесступенчатая регулировка скорости вращения шпинделя
- 10 и 12 станций являются необязательными
- Скорость вращения шпинделя 4500 об/мин
- Мощность главного двигателя 22 кВт
- С полным покрытием

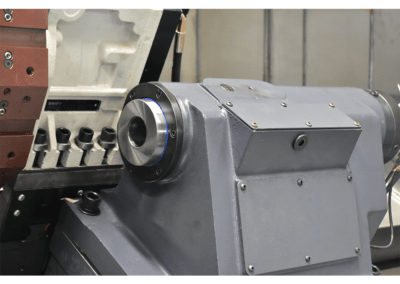

- Гидравлическая задняя бабка
- Шарико-винтовой подшипник
- смазка, система охлаждения
- 380в 50гц 3 фазы
- Высокая жесткость конструкции
- Высокая точность и высокая стабильность
- Система линейной направляющей CllerNC Стандарт: GSK, Дополнительно: Siemens, Fanuc, Mitsubishi и другие
Технические параметры токарного станка с ЧПУ и линейными направляющими BR25L с наклонной станиной
| А2-8 | А2-8 | ||||
| Дополнительный патрон (дополнительные принадлежности) | 10 ”(12 ”) | 10 ”(12 ”) | 10 ”(12 ”) | 10 ”(12 ”) | |
| Мощность двигателя шпинделя | 22-30кВт | ||||
| Скорость шпинделя | 2500 об/мин | 2500 об/мин | 2500 об/мин | 2500 об/мин | |
| Диаметр сквозного отверстия шпинделя | Ф87 | Ф87 | Ф87 | Ф87 | |
| Через диаметр стержня | Ф75 | Ф75 | Ф75 | Ф75 | |
| Кормить | Спецификация ходового винта оси X/Z | 4008/5010 | |||
| Характеристики линейных направляющих осей X/Z | 45/45 | ||||
| Предельный ход по осям X/Z | 330мм/930мм | 330мм/1230мм | 330мм/1830мм | 330мм/2430мм | |
| Крутящий момент двигателя осей X/Z | 22 морских мили/22 морских мили | ||||
| Тип соединения осей X, Z | Прямое подключение | ||||
| Башня | Башня | ШД25-380 | |||
| Вышка станции | 12Т | ||||
| Технические характеристики силовой головки | БМТ65/ЭР32 | ||||
| Скорость вращения головки двигателя | 5000об/мин | ||||
| Размер высоты центра башни | 125мм | ||||
| Задняя бабка | Диаметр втулки | 100мм | |||
| Ход рукава | 80мм | ||||
| Макс.ход задней бабки | 785мм | 1085мм | 1685мм | 2485мм | |
| Конус втулки задней бабки | МТ5 | ||||
| Общие размеры | Тип и наклон кровати | Интегрированный/30° | Интегрированный/30° | Интегрированный/30° | Интегрированный/30° |
| Размер машины (Д * Ш * В) | 2760/1510/1610 | 3360/1510/1610 | 3960/1510/1580 | 3360/1510/1610 | |
Преимущества токарного станка с ЧПУ и линейными направляющими и наклонной станиной
- Зажимное крепление из высокопрочного чугуна обеспечивает длительный срок службы.
- Инструмент Servo motor быстро меняет скорость, имеет точный механизм замедления и низкий уровень шума. Он имеет достаточный крутящий момент нагрузки, который можно выбрать 10/12 и другие станции.
- Стандартные системы GSK можно выбрать из FANUC, Siemens Japan.
- Mitsubishi и другие системы управления. Он может обеспечить точность, эффективность производства и безопасность обработки.
- После закалки и естественного старения вибрацией точность снижения внутренних напряжений сохраняется в течение длительного времени.
- Лучшая стабильность для повышения точности станка в некоторых жестких условиях. Это может отражать преимущества наклонного станка.
- Наклонный станок может эффективно использовать пространство. Он может значительно уменьшить плоскость, занимаемую станком.
- Наклонная направляющая также облегчает концентрацию железного бревна на обвязочном станке для автоматического удаления стружки.
