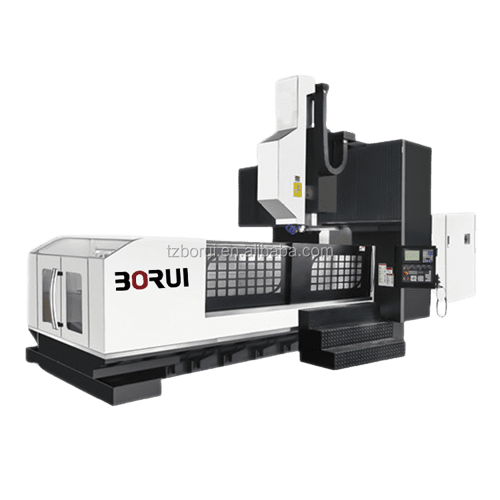

Портальный обрабатывающий центр LM3020
Тяжелый портальный обрабатывающий центр BORUI серии LM, рабочий стол может быть выбран размером 3000*1800 или 4000*2070, используется шпиндель BT50 производства Тайваня.
Цену на товар и наличие уточняйте у менеджера по телефону +7 (495) 798-70-78 или запросите по электронной почте ts.obes@yandex.ru.
Счет с указанием цены и сроков поставки будет выслан вам на e-mail.
Описание продукта
Основной компонент: Контроллер
Система: GSK/KND/SIEMENS/FANUC/MITSUBISHI
Смена инструмента: OKADA (Тайвань)/DETA/HDW
Шпиндельный узел: Тайвань Поса/ Тайвань VOLIS/ Roral
ШАРИКОВИНТ X/Y/Z：Hiwin/PMI
Пневматический элемент: Air TAC (Тайвань)
Разжимной цилиндр: Hao cheng (Тайвань)
Автоматический масляный лубрикатор: Hu run (Тайвань)/японский HERG
Подшипник винта: TPI (тайваньский бренд)/NSK/SKF
Трехосевой двигатель: блок с ЧПУ-контроллером
Охлаждение насоса: PMY-25-5
Система смазки: однопроводное демпфирование
Дополнительные аксессуары:
1.Делительная головка
2.Автоматический транспортер стружки
3. Комплекты зажимов
4.Плоские тиски
5. Скорость вращения шпинделя выше 12000 об/мин (прямой контакт шпинделя)
6.Центрирование 65мм +отдельная игла
7. Индикатор оси Z
8.Шпиндель сам выводит воду +сепаратор масляно-водяной
9.Шпиндель 10000 об/мин
Технические характеристики
| СПЕЦИФИКАЦИИ | ЕДИНИЦЫ | LM3020 | ЛМ4024 |
|---|---|---|---|
| Размер стола | мм | 3000x1800 | 4000x2070 |
| Перемещение по оси X | мм | 3000 | 4000 |
| Перемещение по оси Y | мм | 2200 | 2400 |
| Перемещение по оси Z | мм | 1000 | 1000 |
| Т-образный паз (номер паза*ширина*шаг) | мм | 9-22-180 | 9-28-220 |
| Расстояние между столбцами | мм | 2200 | 2400 |
| От торца шпинделя до стола | мм | 200-1200 | 200-1200 |
| Конус шпинделя | БТ50 | БТ50 | |
| Скорость подачи (X/Y) | мм/мин | 8000 | 8000 |
| Скорость подачи (Z) | мм/мин | 6000 | 6000 |
| Быстрое перемещение (X/Y) | мм/мин | 15000 | 15000 |
| Ускоренный ход (Z) | мм/мин | 12000 | 12000 |
| Скорость шпинделя | об/мин | 30-6000 | 30-6000 |
| Мощность шпинделя | кВт | 18 | 22 |
| Точность позиционирования | мм | 0,022 | 0,022 |
| Точность повторения | мм | 0,012 | 0,012 |
| Размеры | мм | 8800*4000 | 9300*4300 |
| Вес машины | кг | 30000 | 38000 |
Детали вертикального обрабатывающего центра с ЧПУ
ТАЙВАНЬ ШПИНДЕЛЬ
Знаменитый тайваньский шпиндель. Высокая скорость, высокая точность, хорошая отделка поверхности.
Детальное изображение вертикального обрабатывающего центра с ЧПУ
СТЕНДА КОЛОННА
Стандартно с Тайванем 16 ATC. Безрукавный тип. 24-рукавный ATC можно выбрать в качестве опции.
Детали вертикального обрабатывающего центра с ЧПУ
ВЕРСТАК
Изготовлен из материалов высокой плотности, высокой жесткости, высокой прочности и хорошей износостойкости.
Детали вертикального обрабатывающего центра с ЧПУ
ОПТИЧЕСКАЯ МАШИНА
Точное литье, точная обработка, точная сборка.
Детальное изображение вертикального обрабатывающего центра с ЧПУ
СИСТЕМА УПРАВЛЕНИЯ ЧПУ
Дополнительно: GSK/KND/SIEMENS/FANUC/MITSUBISHI
Детали вертикального обрабатывающего центра с ЧПУ
ТАЙВАНЬСКИЙ ХОДОВОЙ ВИНТ
Рельсовый ходовой винт изготовлен тайваньским брендом HIWIN, что обеспечивает высокую прочность и точность.
Детальное изображение вертикального обрабатывающего центра с ЧПУ
ЧЕТВЕРТАЯ И ПЯТАЯ ОСЬ
В зависимости от потребностей заказчика можно добавить четвертую или пятую ось для реализации 4-осевой 4-рычажной связи или 5-осевой 5-рычажной связи.
