Основные типы станков с ЧПУ
Технология числового программного управления (ЧПУ) кардинально изменила подход к промышленному производству, позволив автоматизировать множество процессов. ЧПУ-станки находят своё применение практически в каждой отрасли, от мелкосерийного производства до крупных производственных цепочек, обеспечивая точность, эффективность и снижение затрат. В этой статье мы рассмотрим различные типы станков с ЧПУ, их особенности, применение и ограничения.
Что такое механическая обработка с ЧПУ?
ЧПУ (числовое программное управление) – это технология, которая позволяет автоматизировать обработку материалов, используя заранее запрограммированные алгоритмы. Станки с ЧПУ управляются компьютерными программами, которые задают им точные инструкции о том, куда и как двигаться, какой инструмент использовать и как выполнять обработку. Это позволяет не только ускорить производство, но и значительно повысить его точность. Благодаря этому ЧПУ-станки могут создавать сложные детали для таких отраслей, как аэрокосмическая, автомобильная и медицинская промышленность.
Основные типы станков с ЧПУ
Станки с ЧПУ можно классифицировать по различным критериям, таким как конструкция, функции или тип обрабатываемого материала. Рассмотрим основные виды этих станков.

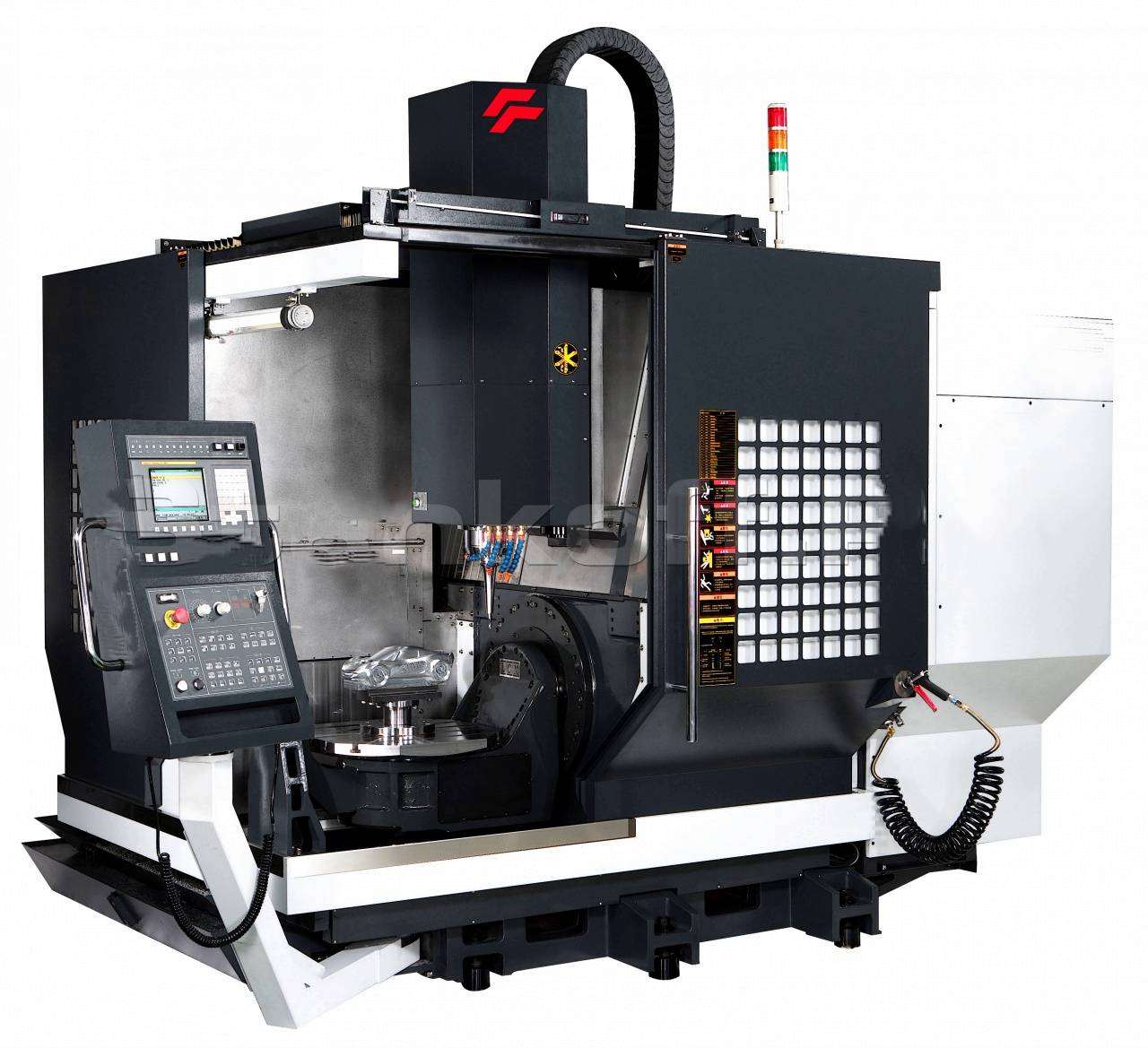

1. Фрезерные станки с ЧПУ
Фрезерные станки с ЧПУ – это одни из наиболее распространённых и универсальных станков. Они используют вращающийся режущий инструмент для удаления материала с заготовки. Заготовка фиксируется на столе, а фреза перемещается в нужном направлении, снимая слой за слоем материал, чтобы придать детали необходимую форму. Фрезы бывают различных типов: концевые, торцевые, развертки, метчики и сверла, что позволяет выполнять широкий спектр задач.
Применение фрезерных станков с ЧПУ:
- Производство мебели;
- Прототипирование;
- Изготовление вывесок;
- Производство музыкальных инструментов.
Ограничения фрезерных станков с ЧПУ:
- Ограничение по размеру: Размер заготовки, которую можно обработать, зависит от рабочей зоны станка.
- Требования к квалификации: Для работы с фрезерными станками требуется опыт и точные навыки, так как малейшая ошибка оператора может привести к браку деталей.
- Стоимость: Высокая стоимость фрезерных станков может быть проблемой для некоторых производств, однако их преимущества, такие как точность и скорость, оправдывают затраты.
2. Роутеры с ЧПУ
Роутеры с ЧПУ часто путают с фрезерными станками, так как они выполняют схожие функции. Однако роутеры, как правило, легче и более приспособлены для работы с мягкими материалами, такими как дерево, пластик и композиты. Эти станки заменяют многие ручные инструменты, позволяя ускорить процессы резьбы и фрезеровки.
Применение роутеров с ЧПУ:
- Резьба по дереву;
- Создание молдингов и декоративных элементов;
- Производство вывесок;
- Гравировка дверей.
Ограничения роутеров с ЧПУ:
- Высокий уровень шума: Во время работы станки создают значительный шум.
- Пыль: Обработка дерева и пластика сопровождается большим количеством пыли, что требует эффективных систем вытяжки и фильтрации.
3. Плазменные резаки с ЧПУ
Плазменная резка – это метод горячей резки, при котором материал расплавляется с помощью высокотемпературной электрической дуги. Этот метод применяется только для токопроводящих материалов, таких как металлы. Плазменные резаки с ЧПУ используются для быстрой и точной резки металлов в условиях, где высокие температуры допустимы.
Применение плазменных резаков с ЧПУ:
- Автомобильное производство;
- Металлообработка;
- Ремонт автомобилей.
Ограничения плазменных резаков с ЧПУ:
- Материалы: Только токопроводящие материалы могут быть обработаны.
- Зоны термического влияния: Плазменная резка оставляет за собой зону термического влияния, что может ухудшить качество кромок.
4. Токарные и токарно-винторезные станки с ЧПУ
Токарные станки с ЧПУ работают за счёт вращения заготовки, вокруг которой перемещается режущий инструмент, снимая слой за слоем материал. Этот метод обработки идеально подходит для создания цилиндрических деталей. Токарные станки с ЧПУ могут выполнять операции, такие как точение, нарезание резьбы, сверление и шлифовка.
Применение токарных станков с ЧПУ:
- Автомобильные запчасти;
- Производство валов;
- Изготовление бейсбольных бит и музыкальных инструментов.
Ограничения токарных станков с ЧПУ:
- Ограничение по симметрии: Эти станки могут создавать только симметричные детали, что ограничивает их применение для более сложных форм.
5. Лазерные резаки с ЧПУ
Лазерная резка с ЧПУ – это один из самых точных методов резки. Лазерные станки используют мощные лучи света для резки материалов любой сложности. В отличие от плазменной резки, лазерные станки могут работать не только с металлами, но и с пластиком, деревом и композитами.
Применение лазерных резаков с ЧПУ:
- Производство деталей для аэрокосмической отрасли;
- Гравировка;
- Автомобильные компоненты.
Ограничения лазерных резаков с ЧПУ:
- Ограниченная толщина: Лазерные станки ограничены по максимальной толщине материала, который они могут обработать.
- Техническая сложность: Для работы на таких станках требуются высококвалифицированные операторы.
6. Электроэрозионные станки с ЧПУ (EDM)
Электроэрозионная обработка (EDM) работает по принципу удаления материала с помощью электрических разрядов. Этот метод используется для точной обработки токопроводящих материалов, таких как металлы. EDM подходит для создания сложных форм и деталей с высокой точностью.
Применение EDM станков с ЧПУ:
- Изготовление пресс-форм;
- Литьё под давлением;
- Прототипирование.
Ограничения EDM станков:
- Материалы: EDM может работать только с проводящими материалами.
- Медленная резка: Процесс резки требует времени, особенно при работе с угловыми и криволинейными срезами.
7. Гидроабразивные станки с ЧПУ
Гидроабразивная резка с ЧПУ использует струю воды под высоким давлением, смешанную с абразивными материалами, для резки практически любых материалов, включая металл, стекло, камень, дерево и резину. Этот метод считается одним из самых универсальных и экологичных, так как не создаёт зоны термического влияния.
Применение гидроабразивных станков:
- Резка пенопласта;
- Обработка металлов и камня;
- Резка текстиля и резины.
Ограничения гидроабразивных станков:
- Медленная скорость: Время резки может быть дольше по сравнению с другими методами.
- Износ деталей: Компоненты гидроабразивных станков подвержены высокому износу из-за давления воды.
Заключение
Станки с ЧПУ — это мощные инструменты, которые позволяют автоматизировать процессы резки, фрезерования и обработки материалов с высокой точностью и скоростью. Каждая технология имеет свои сильные стороны и ограничения, что требует внимательного выбора станка в зависимости от целей и специфики производства.
